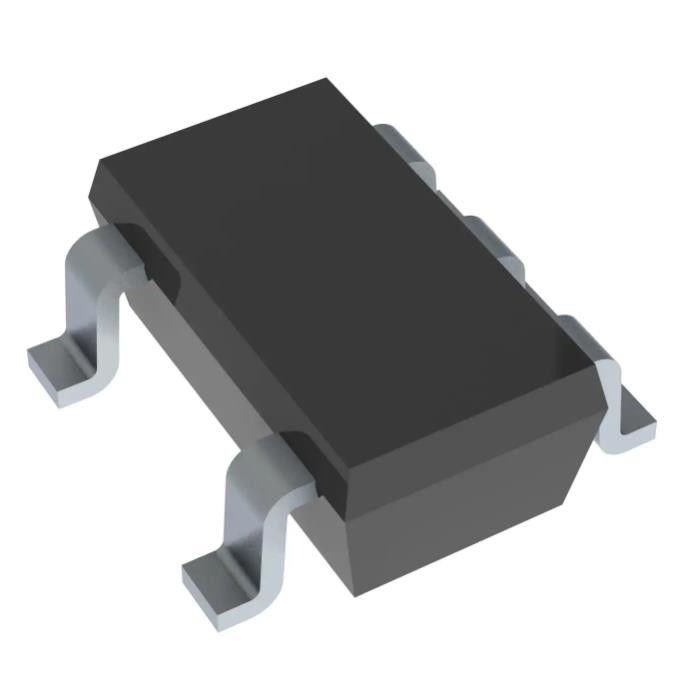

TLVH431AQDBVRQ1 SOT23-5 Circuit de référence de tension de shunt VREF SHUNT
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TLVH431AQDBVRQ1 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Statut de produit: | Actif | Type de référence: | Shunt |
|---|---|---|---|
| Type de sortie: | réglable | Tension - sortie (minute/fixe): | 1.24V |
| Tension - sortie (maximum): | 18 V | Actuel - sortie: | 70 mA |
| Tolérance: | ±1% | Actuel - cathode: | 100 µA |
| Surligner: | TLVH431AQDBVRQ1,CI de référence de tension de shunt SOT23-5,CI de référence de tension de shunt |
||
Description de produit
TLVH431AQDBVRQ1 Puce mémoire Emmc Ic Vref Shunt Adj 1% Sot23-5
CI de référence de tension de shunt Réglable 1,24 V 18 VV ±1 % 70 mA SOT-23-5
Spécifications deTLVH431AQDBVRQ1
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'alimentation (PMIC) | |
| Référence de tension | |
| Fabricant | Texas Instruments |
| Série | Automobile, AEC-Q100 |
| Emballer | Bande et bobine (TR) |
| Bande coupée (CT) | |
| Digi-Reel® | |
| État du produit | Actif |
| Type de référence | Shunter |
| Le type de sortie | Ajustable |
| Tension - Sortie (Min/Fixe) | 1.24V |
| Tension - Sortie (Max) | 18V |
| Courant - Sortie | 70mA |
| Tolérance | ±1 % |
| Courant - Cathode | 100 µA |
| Température de fonctionnement | -40°C ~ 125°C (TA) |
| Type de montage | Montage en surface |
| Paquet/caisse | SC-74A, SOT-753 |
| Ensemble d'appareils du fournisseur | SOT-23-5 |
| Numéro de produit de base | TLVH431 |
Les caractéristiques deTLVH431AQDBVRQ1
• Qualifié pour les applications automobiles
• Fonctionnement basse tension : jusqu'à 1,24 V
• Tolérances de tension de référence à 25 °C
– 0,5% pour la note B
– 1% pour la note A
• Tension de sortie réglable, VO = VREF à 18 V
• Large plage de courant cathodique de fonctionnement :
100 μA à 70 mA
• Impédance de sortie typique de 0,25 Ω
• –40 °C à 125 °C Spécifications
Applications deTLVH431AQDBVRQ1
Les dispositifs TLVH431 sont des références de tension réglables à 3 bornes basse tension, avec une stabilité thermique spécifiée sur la plage de température automobile.La tension de sortie peut être réglée sur n'importe quelle valeur entre V REF (1,24 V) et 18 V avec deux résistances externes (voir Figure 2).Ces dispositifs fonctionnent à partir d'une tension plus faible (1,24 V) que les références de régulateur shunt TL431 et TL1431 largement utilisées.
Classifications environnementales et d'exportation deTLVH431AQDBVRQ1
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (Illimité) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
