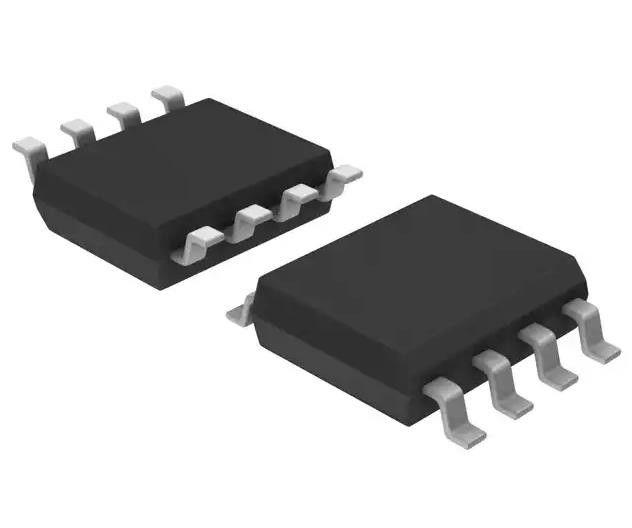

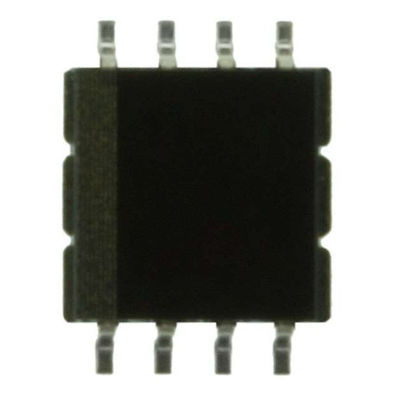

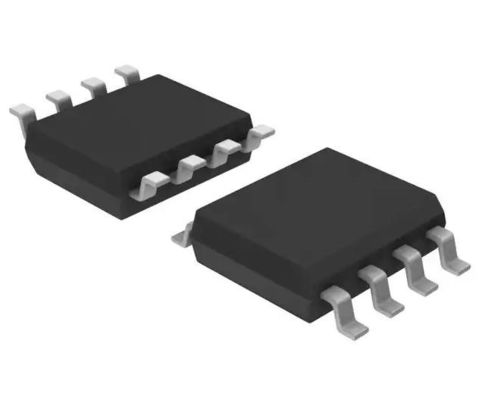

Traducteur Bidirectional de niveau de tension de PCA9306DCTR la 1 Manche SM8 du circuit 2
Détails sur le produit:
| Lieu d'origine: | Original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | PCA9306DCTR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Traducteur Type: | Niveau de tension | Type de la Manche: | Bidirectionnel |
|---|---|---|---|
| Tension - VCCA: | 1,2 V | 3,3 V | Tension - VCCB: | 1,8 V | 5,5 V |
| Nombre de circuits: | 1 | Canaux par circuit: | 2 |
| Surligner: | Traducteur bidirectionnel de niveau de tension,Traducteur de niveau de tension des 2 Manche,PCA9306DCTR |
||
Description de produit
Traducteur Bidirectional de niveau de tension de PCA9306DCTR la 1 Manche SM8 du circuit 2
TRADUCTEUR SM8 BIDIRECTIONNEL D'IC
Caractéristiques de PCA9306DCTR
| TYPE | DESCRIPTION |
| Catégorie | Traducteurs, machinistes de niveau |
| Paquet | Bande et bobine (TR) |
| Statut de produit | Actif |
| Traducteur Type | Niveau de tension |
| Type de la Manche | Bidirectionnel |
| Nombre de circuits | 1 |
| Canaux par circuit | 2 |
| Tension - VCCA | 1,2 V | 3,3 V |
| Tension - VCCB | 1,8 V | 5,5 V |
| Signal d'entrée | - |
| Le signal de sortie | - |
| Type de sortie | Drain ouvert, va-et-vient |
| Débit | - |
| Température de fonctionnement | -40°C | 105°C (VENTRES) |
| Caractéristiques | Détection d'Automatique-direction |
| Montage du type | Bâti extérieur |
| Paquet/cas | 8-LSSOP, 8-MSOP (0,110", largeur de 2.80mm) |
| Paquet de dispositif de fournisseur | SM8 |
| Nombre bas de produit | PCA9306 |
Caractéristiques de PCA9306DCTR
• traducteur 2-Bit bidirectionnel pour des lignes de SDA et de câble coaxial dans des applications du mélangé-mode I2C
• I2C et SMBus compatibles
• Retard de propagation maximum moins de 1,5 NS pour adapter au standard-mode et les dispositifs du rapide-mode I2C et les contrôleurs multiples
• Permet la traduction de niveau de tension entre
– 1.2-V VREF1 et 1.8-V, 2.5-V, 3.3-V, ou 5-V VREF2
– 1.8-V VREF1 et 2.5-V, 3.3-V, ou 5-V VREF2
– 2.5-V VREF1 et 3.3-V ou 5-V VREF2
– 3.3-V VREF1 et 5-V VREF2
• Fournit la traduction bidirectionnelle de tension sans la goupille de direction
• La basse résistance du Sur-état 3.5-Ω entre les ports d'entrée et sortie fournit moins de déformation de signal
• ports d'entrée-sortie du l'Ouvert-drain I2C (SCL1, SDA1, SCL2, et SDA2)
• ports tolérants d'entrée-sortie de 5-V I2C pour soutenir l'opération de signal de mélangé-mode
• Goupilles SCL1, SDA1, SCL2, et SDA2 à grande impédance pour en = bas
• opération sans calage pour l'isolement quand en = bas
• Traversez le pinout pour la facilité du cheminement imprimé-circuitboard de trace
• La représentation de verrou- dépasse 100 mA par JESD 78, classe II
• La protection d'ESD dépasse JESD 22
– modèle du corps humain 2000-V (A114-A)
– modèle du Charger-dispositif 1000-V (C101)
Applications de PCA9306DCTR
• I2C, SMBus, PMBus, MDIO, UART, SDIO à vitesse réduite, GPIO, et d'autres interfaces de deux-signal
• Serveurs
• Routeurs (équipement de commutation de télécom)
• PCs
• Automation industrielle
Classifications environnementales et d'exportation de PCA9306DCTR
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 1 (illimité) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
