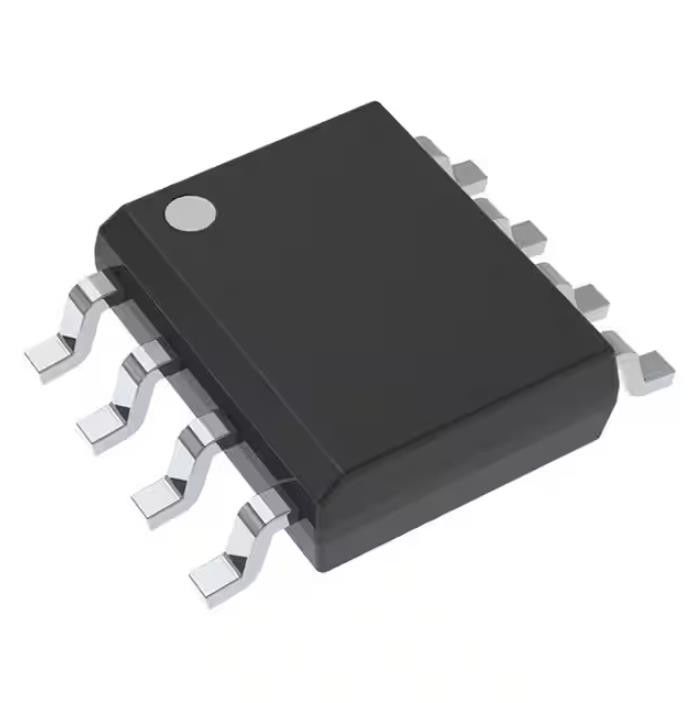

UCC2813QDR-3Q1 Interrupteur d'alimentation Ics Ic Reg Ctrlr Mult Topology 8soic
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | UCC2813QDR-3Q1 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Type de sortie de statut de produit: | Actif | Type de sortie: | Conducteur de transistor |
|---|---|---|---|
| Fonction: | Survolteur, survolteur/dévolteur | Configuration de sortie: | Positif |
| Topologie: | Poussée, retour rapide, convertisseur en avant | Nombre de sorties: | 1 |
| Phases de sortie: | 1 | Tension - approvisionnement (Vcc/Vdd): | 3.6V | 12V |
Description de produit
UCC2813QDR-3Q1 Interrupteur d'alimentation Ics Ic Reg Ctrlr Mult Topology 8soic
Boost, Flyback, Forward Converter Régulateur Sortie positive Step-Up, Step-Up/Step-Down DC-DC Controller IC 8-SOIC
Spécifications de UCC2813QDR-3Q1
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'alimentation (PMIC) | |
| Contrôleurs de commutation CC CC | |
| Fabricant | Texas Instruments |
| Série | Automobile, AEC-Q100 |
| Emballer | Bande et bobine (TR) |
| Bande coupée (CT) | |
| Digi-Reel® | |
| État du produit | Actif |
| Le type de sortie | Pilote de transistors |
| Fonction | Step-Up, Step-Up/Step-Down |
| Configuration de sortie | Positif |
| Topologie | Boost, Flyback, convertisseur avant |
| Nombre de sorties | 1 |
| Phases de sortie | 1 |
| Tension - Alimentation (Vcc/Vdd) | 3.6V ~ 12V |
| Fréquence - Commutation | - |
| Cycle de service (maximum) | 99% |
| Redresseur synchrone | Non |
| Synchronisation de l'horloge | Non |
| Interfaces série | - |
| Caractéristiques de contrôle | Contrôle de fréquence |
| Température de fonctionnement | -40°C ~ 125°C (TJ) |
| Type de montage | Montage en surface |
| Paquet/caisse | 8-SOIC (0,154 po, 3,90 mm de largeur) |
| Ensemble d'appareils du fournisseur | 8-SOIC |
| Numéro de produit de base | UCC2813 |
Les caractéristiques deUCC2813QDR-3Q1
• Qualifié pour les applications automobiles
• AEC-Q100 qualifié avec les résultats suivants :
– Niveau de température de l'appareil 1 : –40°C à 125°C TA
– Classement appareil HBM niveau 2 : 2 kV
– Niveau de classification CDM de l'appareil C5 : 1 000 V
• Courant d'alimentation de démarrage typique de 100 µA
• Courant d'alimentation de fonctionnement typique de 500 µA
• Fonctionnement à 1 MHz
• Démarrage progressif interne
• Défaut interne démarrage progressif
• Suppression du front d'attaque interne du signal de détection de courant
• Sortie totem 1 A
• Réponse typique de 70 ns de la détection de courant à la sortie gatedrive
• Référence de tension de tolérance de 1,5 %
• Même brochage que l'appareil UCC3802, l'appareil UC3842 et les familles d'appareils UC3842A
ApplicationsdeUCC2813QDR-3Q1
• Alimentations automobiles
• Alimentation auxiliaire pour véhicules automobiles hybrides et électriques
• Alimentations CA et CC
Classifications environnementales et d'exportation deUCC2813QDR-3Q1
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (Illimité) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
