commutateur électrique des véhicules à moteur de 17mA AEC-Q100 PMIC IC TPS65941111RWERQ1
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TPS65941111RWERQ1 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Série: | Des véhicules à moteur, AEC-Q100 | Paquet: | Bande et bobine (TR) |
|---|---|---|---|
| Statut de produit: | Actif | Applications: | Des véhicules à moteur |
| Actuel - approvisionnement: | 17mA | Tension - approvisionnement: | 2.8V | 5.5V |
| Température de fonctionnement: | -40°C | 125°C (VENTRES) | Montage du type: | Bâti extérieur, flanc mouillable |
| Surligner: | TPS65941111RWERQ1,L'AEC Q100 PMIC des véhicules à moteur,17mA PMIC des véhicules à moteur |
||
Description de produit
TPS65941111RWERQ1 Circuit intégré d'interrupteur d'alimentation 296-Tps65941111rwerq1tr-Nd

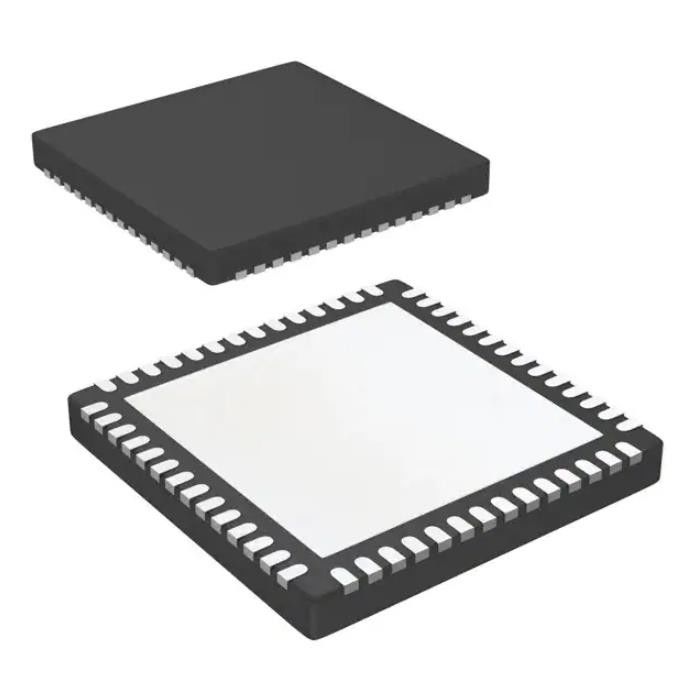

Automobile PMIC 56-VQFNP (8x8)
Spécifications de TPS65941111RWERQ1
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'alimentation (PMIC) | |
| Gestion de l'alimentation - Spécialisé | |
| Fabricant | Texas Instruments |
| Série | Automobile, AEC-Q100 |
| Emballer | Bande et bobine (TR) |
| État du produit | Actif |
| Applications | Automobile |
| Offre actuelle | 17mA |
| Tension - Alimentation | 2.8V ~ 5.5V |
| Température de fonctionnement | -40°C ~ 125°C (TA) |
| Type de montage | Montage en surface, flanc mouillable |
| Paquet/caisse | 56-VFQFN Coussin exposé |
| Ensemble d'appareils du fournisseur | 56-VQFNP (8x8) |
| Numéro de produit de base | TPS65941111 |
Les caractéristiques deTPS65941111RWERQ1
• Qualifié pour les applications automobiles
• AEC-Q100 qualifié avec les résultats suivants :
– L'appareil fonctionne à partir d'une alimentation d'entrée de 3 V à 5,5 V
– Niveau de température de l'appareil 1 : plage de température ambiante de fonctionnement de –40 °C à +125 °C
– Niveau de classification HBM de l'appareil 2
– Niveau de classification CDM des appareils C4A
• Conforme à la sécurité fonctionnelle
– Développé pour les applications de sécurité fonctionnelle
– Documentation disponible pour faciliter la conception du système ISO 26262 jusqu'à ASIL-D
– Documentation disponible pour faciliter la conception du système CEI 61508 jusqu'à SIL-3
– Capacité systématique jusqu'à ASIL-D
– Intégrité matérielle jusqu'à ASIL-D
- Moniteur de tension d'alimentation d'entrée et protection contre les surtensions
– Moniteurs de sous/surtension et de surintensité
moniteurs sur tous les rails d'alimentation de sortie
– Chien de garde avec déclencheur sélectionnable / mode Q&A
– Deux moniteurs de signal d'erreur (ESM) avec
niveau sélectionnable / mode PWM
– Surveillance thermique avec avertissement de température élevée et arrêt thermique
- Détection d'erreur d'intégrité des bits (CRC) sur les registres de configuration internes et la mémoire non volatile (NVM)
• Basse consommation énergétique
– Courant d'arrêt typique de 2 μA
– 7 μA typique en mode d'alimentation de secours uniquement
– 20 μA typique en mode veille basse consommation
• Cinq régulateurs d'alimentation à découpage (BUCK) abaisseurs :
– Plage de tension de sortie de 0,3 V à 3,34 V par pas de 5, 10 ou 20 mV
– Un avec 4 A, trois avec 3,5 A et un avec une capacité de courant de sortie de 2 A
– Capacité multiphase flexible pour quatre BUCK : jusqu'à 14 A de courant de sortie à partir d'un seul rail
– Protection contre les courts-circuits et les surintensités
– Démarrage progressif interne pour la limitation du courant d'appel
– Fréquence de commutation 2,2 MHz / 4,4 MHz
– Possibilité de se synchroniser sur une entrée d'horloge externe
• Trois régulateurs linéaires à faible chute (LDO) avec mode bypass configurable
– Plage de tension de sortie de 0,6 V à 3,3 V avec pas de 50 mV en mode de régulation linéaire
ApplicationsdeTPS65941111RWERQ1
• Cluster d'infodivertissement automobile et numérique, systèmes de navigation, télématique, électronique de carrosserie et éclairage
• Système avancé d'aide à la conduite (ADAS)
• Contrôle industriel et automatisation
Classifications environnementales et d'exportation deTPS65941111RWERQ1
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | N'est pas applicable |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
