32VQFN IC d'émetteur-récepteur CI de commutateur d'alimentation TUSB1210BRHBR
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TUSB1210BRHBR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Type de statut de produit: | Actif | Type: | Émetteur-récepteur |
|---|---|---|---|
| Protocole: | USB 2,0 | Nombre de conducteurs/de récepteurs: | 1/1 |
| Duplex: | Moitié | Hystérésis de récepteur: | 50 mV |
| Débit: | 480Mbps | Tension - approvisionnement: | 2.7V | 4.8V |
| Surligner: | CI d'émetteur-récepteur 32VQFN,CI de commutateur d'alimentation 32VQFN,TUSB1210BRHBR |
||
Description de produit
TUSB1210BRHBR Interrupteur d'alimentation Ics Ic Émetteur-récepteur Demi 1/1 32vqfn
Émetteur-récepteur 1/1 Demi USB 2.0 32-VQFN (5x5)
Spécifications de TUSB1210BRHBR
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Interface | |
| Pilotes, récepteurs, émetteurs-récepteurs | |
| Fabricant | Texas Instruments |
| Série | - |
| Emballer | Bande et bobine (TR) |
| Bande coupée (CT) | |
| Digi-Reel® | |
| État du produit | Actif |
| Taper | Émetteur-récepteur |
| Protocole | USB 2.0 |
| Nombre de chauffeurs/récepteurs | 1/1 |
| Duplex | Moitié |
| Hystérésis du récepteur | 50 mV |
| Débit de données | 480Mbps |
| Tension - Alimentation | 2.7V ~ 4.8V |
| Température de fonctionnement | -40°C ~ 85°C |
| Type de montage | Montage en surface |

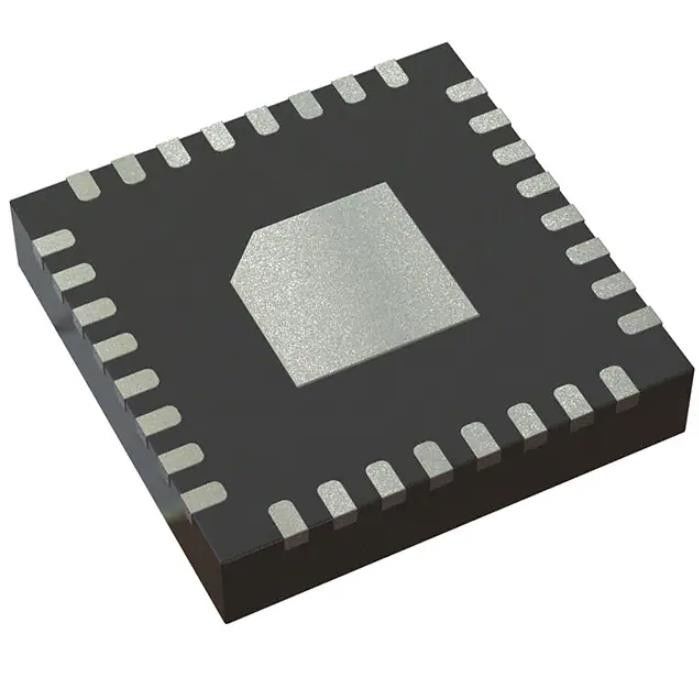

| Paquet/caisse | 32-VFQFN Coussin exposé |
| Ensemble d'appareils du fournisseur | 32-VQFN (5x5) |
| Numéro de produit de base | TUSB1210 |
Les caractéristiques deTUSB1210BRHBR
• Puce d'émetteur-récepteur USB2.0 PHY, conçue pour s'interfacer avec un contrôleur USB via une interface ULPI, entièrement conforme à :
– Spécification du bus série universel Rev. 2.0
– Supplément mobile à la spécification USB 2.0 Rev. 1.3
– Spécification de l'interface UTMI+ low pin (ULPI) Rév. 1.1
– Interface SDR ULPI 12 broches
• Compensation des composants externes de la ligne DP/DM (brevet n° US7965100 B1)
• Interfaces avec les cœurs d'appareils hôtes, périphériques et OTG ;optimisé pour les appareils portables ou les ASIC système avec un noyau d'appareil USB OTG intégré
• Front-end physique USB OTG complet qui prend en charge le protocole de négociation d'hôte (HNP) et le protocole de demande de session (SRP)
• Le circuit de protection contre les surtensions VBUS protège la broche VBUS dans la plage de -2 V à 20 V
• Protection interne contre les courts-circuits 5 V des broches DP, DM et ID pour court-circuiter le câble avec la broche VBUS
• Interface ULPI :
– Interface E/S (1,8 V) optimisée pour une impédance de ligne non terminée de 50 Ω
- La broche ULPI CLOCK (60 MHz) prend en charge les configurations d'horloge d'entrée et de sortie
– Jeu de registres entièrement programmable conforme à ULPI
• Plage de températures de fonctionnement de qualité industrielle complète de -40 °C à 85 °C
• Disponible en boîtier plat quadruple à 32 broches sans fil [QFN (RHB)]
ApplicationsdeTUSB1210BRHBR
• Téléphones portables
• Ordinateurs portables
• Tablettes
• Consoles de jeux vidéo
• Ordinateurs de bureau
• Lecteurs de musique portables
Classifications environnementales et d'exportation deTUSB1210BRHBR
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 2 (1 an) |
| Statut REACH | REACH non affecté |
| ECCN | 5A991G |
| HTSUS | 8542.39.0001 |
