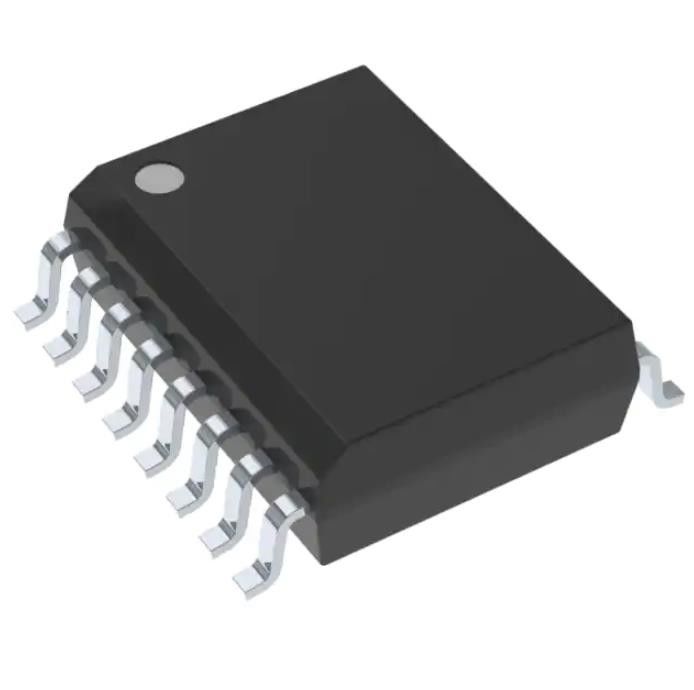

Convertisseur 3.3v 5v 500mw de C.C de C.C du commutateur électrique d'UCC12040DVER IC 6 semaines
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | UCC12040DVER |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Type de statut de produit: | Actif | Type: | Module d'isolement |
|---|---|---|---|
| Nombre de sorties: | 1 | Tension - entrée (minute): | 4.5V |
| Tension - entrée (maximum): | 5.5V | Tension - sortie 1: | 3.3V, 5V |
| Actuel - sortie (maximum): | 140mA, 100mA | Puissance (watts): | 500 mW |
Description de produit
Convertisseur 3.3v 5v 500mw de C.C de C.C du commutateur électrique d'UCC12040DVER IC 6 semaines
Le positif linéaire d'IC de régulateur de tension a fixé 1 sortie 100mA SOT-89-3
Caractéristiques d'UCC12040DVER
| TYPE | DESCRIPTION |
| Catégorie | Alimentations d'énergie - bâti de conseil |
| Convertisseurs de C.C de C.C | |
| Mfr | Texas Instruments |
| Série | - |
| Paquet | Bande et bobine (TR) |
| Coupez la bande (les CT) | |
| Digi-Reel® | |
| Statut de produit | Actif |
| Type | Module d'isolement |
| Nombre de sorties | 1 |
| Tension - entrée (minute) | 4.5V |
| Tension - entrée (maximum) | 5.5V |
| Tension - sortie 1 | 3.3V, 5V |
| Tension - sortie 2 | - |
| Tension - sortie 3 | - |
| Tension - sortie 4 | - |
| Actuel - sortie (maximum) | 140mA, 100mA |
| Puissance (watts) | 500 mW |
| Tension - isolement | 3 kilovolts |
| Applications | ITE (commercial), laboratoire, médical |
| Caractéristiques | - |
| Température de fonctionnement | -40°C | 125°C (avec la sous-sollicitation) |
| Efficacité | 60% |
| Montage du type | Bâti extérieur |
| Paquet/cas | 16-SOIC (0,295", largeur de 7.50mm) |
| Taille/dimension | 0,41" L X 0,30" W X 0,10" H (10.3mm x 7.5mm x 2.7mm) |
| Paquet de dispositif de fournisseur | 16-SOIC |
| Caractéristiques de contrôle | Permettez, haute active |
| Agence d'approbation | CQC, TUV, UL, VDE |
| Nombre bas de produit | UCC12040 |
Caractéristiques d'UCC12040DVER
• Module à haute densité de DC/DC avec la technologie intégrée optimisée de transformateur
• Gamme de tension d'entrée : 4,5 V à 5,5 V
• Tensions de sortie (sélectionnables) : 5,4 V, 5,0 V, 3,7 V, 3,3 V
• De puissance de sortie : 500 mW
• Efficacité maximale : 60%
• Ligne règlement (typique) : 1%
• Règlement de charge (typique) : 1,5%
• Limites d'IEM de la classe B des rassemblements CISPR32 sans perles de ferrite sur une carte PCB de 2 couches
• Modulation de spectre étalé (SSM)
• Barrière robuste d'isolement :
– Estimation d'isolement : kVRMS 3
– Capacité de crête : kVPK 6,5
– Tension locale : 850 VRMS
– CMTI (typique) : ±100 V/ns
• Récupération de court-circuit
• Arrêt thermique
• 16 paquet à fuselage large de la goupille SOIC avec de > l'ascension et le dégagement 8 millimètres
• Température ambiante prolongée : – 40°C à 125°C
• Certifications sécuritaires :
– Isolement 5657-VPK de base par 0884-11:2017 de VDE V DIN V - 01
– Isolement 3000-VRMS pour 1 minute par UL 1577
– Certification d'UL par CEI 60950-1, le CEI 62368 - 1 et normes d'équipement d'extrémité du CEI 60601-1
– Approbation de CQC par GB4943.1-2011
Applications d'UCC12040DVER
• Modules d'entrée analogique et de sortie de PLC
• Relais de protection de grille et briseurs futés
• Moniteurs patients médicaux
• Polarisation d'isolement pour les isolants numériques
• Polarisation d'isolement pour des émetteurs-récepteurs de RS-485/RS-422/CAN
• Polarisation d'isolement pour la tension et les capteurs actuels
Classifications environnementales et d'exportation d'UCC12040DVER
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 3 (168 heures) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
