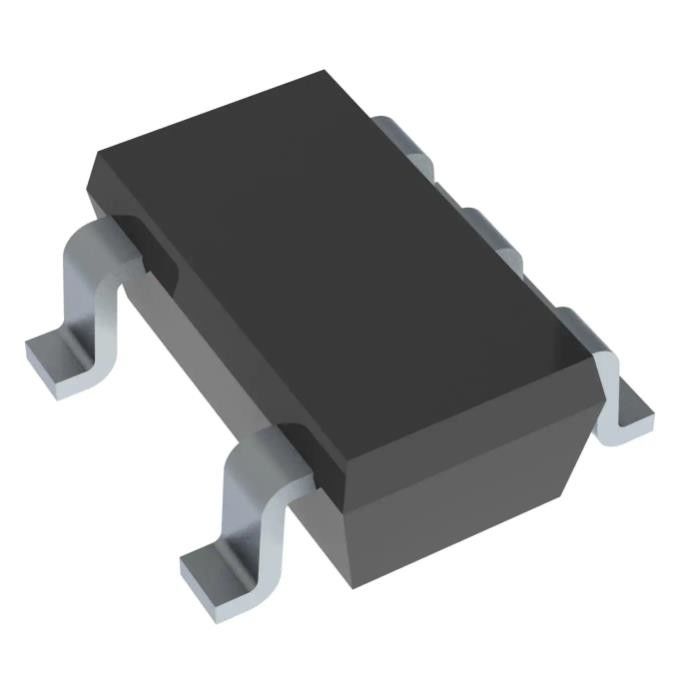

Commutateur électrique de TPS7B6950DBVR IC IC Reg Linear 5v 150ma Sot23-5
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TPS7B6950DBVR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Configuration de sortie de statut de produit: | Actif | Configuration de sortie: | Positif |
|---|---|---|---|
| Type de sortie: | Fixe | Nombre de régulateurs: | 1 |
| Tension - entrée (maximum): | 40V | Tension - sortie (minute/fixe): | 5V |
| Abandon scolaire de tension (maximum): | 0.8V @ 100mA | Actuel - sortie: | 150mA |
Description de produit
TPS7B6950DBVR Interrupteur d'alimentation Ics Ic Reg Linéaire 5v 150ma Sot23-5
Régulateur de tension linéaire IC Positif Fixe 1 Sortie 150mA SOT-23-5
Spécifications de TPS7B6950DBVR
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'alimentation (PMIC) | |
| Régulateurs de tension - Linéaire | |
| Fabricant | Texas Instruments |
| Série | - |
| Emballer | Bande et bobine (TR) |
| Bande coupée (CT) | |
| Digi-Reel® | |
| État du produit | Actif |
| Configuration de sortie | Positif |
| Le type de sortie | Fixé |
| Nombre de régulateurs | 1 |
| Tension - Entrée (Max) | 40V |
| Tension - Sortie (Min/Fixe) | 5V |
| Tension - Sortie (Max) | - |
| Chute de tension (max) | 0,8 V à 100 mA |
| Courant - Sortie | 150mA |
| Courant - Repos (Iq) | 25µA |
| PSRR | 60dB (100Hz) |
| Caractéristiques de contrôle | - |
| Caractéristiques de protection | Surintensité, surchauffe, court-circuit, verrouillage de sous-tension (UVLO) |
| Température de fonctionnement | -40°C ~ 105°C |
| Type de montage | Montage en surface |
| Paquet/caisse | SC-74A, SOT-753 |
| Ensemble d'appareils du fournisseur | SOT-23-5 |
| Numéro de produit de base | TPS7B6950 |
Les caractéristiques deTPS7B6950DBVR
• Large plage de tension d'entrée VI de 4 V à 40 V avec transitoire jusqu'à 45 V
• Courant de sortie maximal : 150 mA
• Faible courant de repos (IQ) :
– 15 µA Typique à Charges Légères
– 25 µA maximum à pleine température
• Tension de chute faible typique de 450 mV à un courant de charge de 100 mA
• Maximum de régulation de ligne de 10 mV
• Maximum de régulation de charge de 20 mV
• Stable avec un condensateur de sortie céramique à faible ESR (2,2 μF à 100 μF)
• Options de tension de sortie fixe de 3,3 V et 5 V
• Protection intégrée contre les pannes :
– Arrêt thermique
- Protection de court circuit
• Paquets:
– Boîtier SOT-23 à 5 broches
– Boîtier SOT-223 à 4 broches
ApplicationsdeTPS7B6950DBVR
• Compteurs électriques, compteurs d'eau et compteurs de gaz
• Appareils électroménagers et électroménagers
• Alarme incendie, détecteur de fumée
• Applications médicales, de santé et de remise en forme
Classifications environnementales et d'exportation deTPS7B6950DBVR
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 2 (1 an) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
