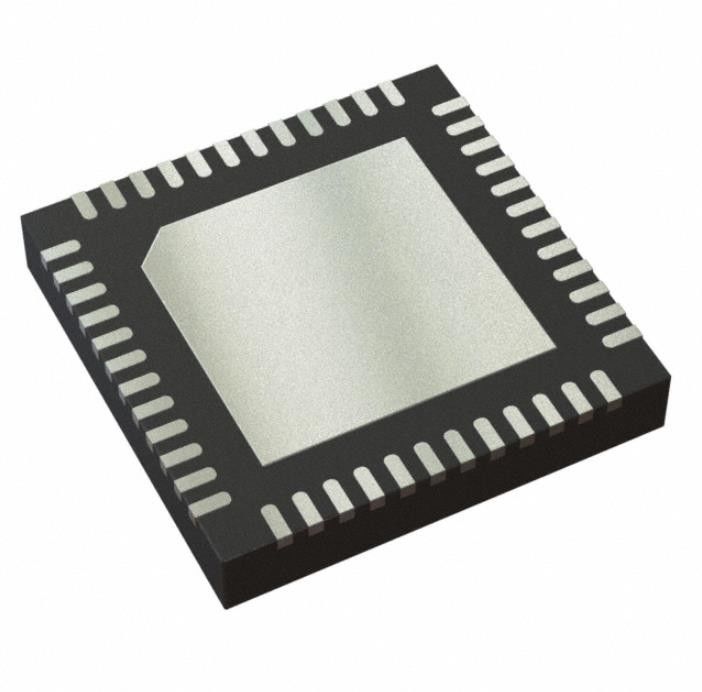

Système 48vqfn de la batterie PWR du commutateur électrique de TPS65217CRSLR IC IC Pmic
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TPS65217CRSLR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Tension - température de fonctionnement d'approvisionnement: | 2.75V | 5.8V | Température de fonctionnement: | -40°C | 105°C |
|---|---|---|---|
| Montage du type: | Bâti extérieur | Paquet/cas: | 48-VFQFN a exposé la protection |
| Paquet de dispositif de fournisseur: | 48-VQFN (6x6) | Nombre bas de produit: | TPS65217 |
| Mfr: | Texas Instruments | Statut de produit: | Actif |
Description de produit
Système 48vqfn de la batterie PWR du commutateur électrique de TPS65217CRSLR IC IC Pmic
Gestion de batterie, affichage (conducteurs de LED), tenu dans la main/périphériques mobiles, alimentation d'énergie PMIC 48-VQFN (6x6)
Caractéristiques de TPS65217CRSLR
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Gestion de puissance (PMIC) | |
| Gestion de puissance - spécialisée | |
| Mfr | Texas Instruments |
| Série | - |
| Paquet | Bande et bobine (TR) |
| Coupez la bande (les CT) | |
| Digi-Reel® | |
| Statut de produit | Actif |
| Applications | Gestion de batterie, affichage (conducteurs de LED), tenu dans la main/périphériques mobiles, alimentation d'énergie |
| Actuel - approvisionnement | - |
| Tension - approvisionnement | 2.75V | 5.8V |
| Température de fonctionnement | -40°C | 105°C |
| Montage du type | Bâti extérieur |
| Paquet/cas | 48-VFQFN a exposé la protection |
| Paquet de dispositif de fournisseur | 48-VQFN (6x6) |
| Nombre bas de produit | TPS65217 |
Caractéristiques de TPS65217CRSLR
• Chargeur et chemin de puissance
– courant de sortie 2-A sur le chemin de puissance
– Chargeur linéaire ; courant de charge 700-mA maximum
– 20-V entrées tolérantes d'USB et à C.A.
– Règlement thermique, minuteries de sécurité
– Entrée de sens de la température
• Convertisseur dévolteur (DCDC1, DCDC2, DCDC3)
– Convertisseur trois dévolteur avec les FETs de changement intégrés
– opération 2.25-MHz à frèquence fixe
– Mode d'économie d'énergie au courant de Lumière-charge
– Exactitude de tension de sortie en mode 2% de PWM
– Coefficient 100% d'utilisation pour le plus bas abandon scolaire
– 15-µA typique tranquille par convertisseur
– Décharge passive à rectifier une fois handicapé
• Régulateurs de LDO (LDO1, LDO2)
– Deux LDOs réglable
– LDO2 peut être configuré pour dépister DCDC3
– Courant 15-µA tranquille typique
• Commutateurs de charge (LDO3, LDO4)
– Deux commutateurs indépendants de charge qui peuvent être
Configuré comme LDOs
• Conducteur de WLED
– A intérieurement produit de PWM pour obscurcir le contrôle
– protection 38-V DIRIGÉE PAR ouvert
– Soutient deux ficelles de jusqu'à 10 LED à 25 mA pièce
– Éviers actuels du côté bas internes
• Protection
– Lock-out de sousvoltage et comparateur de défaut de batterie
– Moniteur à bouton-poussoir permanent
– Pin de remise de matériel
– I2C protégé par mot de passe s'enregistre
• Interface
– Interface d'I2C (adresse 0x24)
– I2C Mot de passe-protégé s'enregistre
Applications de TPS65217CRSLR
• Puissance de processeur de Sitara™ AM335x
• Systèmes de navigation portatifs
• Marquez sur tablette le calcul
• équipement industriel 5-V
Classifications environnementales et d'exportation de TPS65217CRSLR
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 3 (168 heures) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
