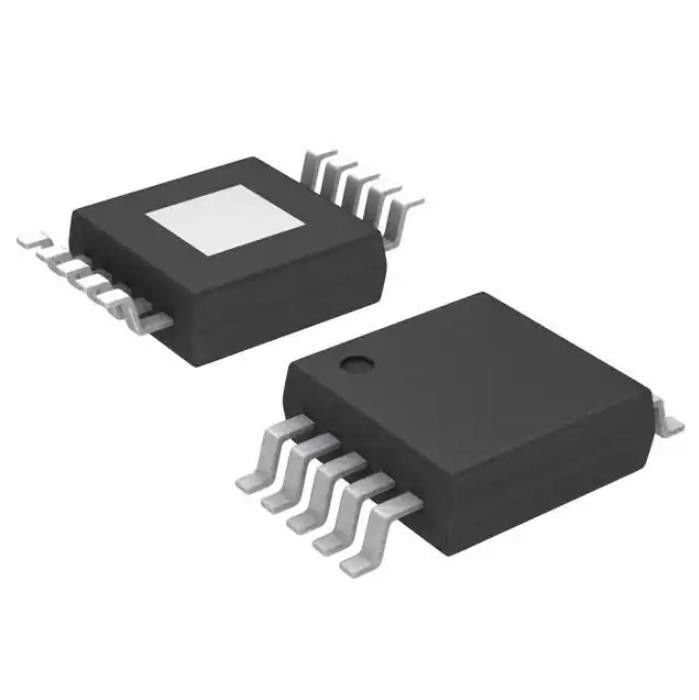

296-24228-5-ND du commutateur électrique de TPS54040DGQ IC IC Reg Buck Adj 500ma 10msop
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TPS54040DGQ |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Mfr: | Texas Instruments | Série: | Eco-Mode™ |
|---|---|---|---|
| Paquet: | Tube | Statut de produit: | Actif |
| Fonction: | Dévolteur | Configuration de sortie: | Positif |
| Topologie: | Mâle | Type de sortie: | réglable |
Description de produit
296-24228-5-ND du commutateur électrique de TPS54040DGQ IC IC Reg Buck Adj 500ma 10msop
Le positif 0.8V réglable 1 de Buck Switching Regulator IC a produit 500mA 10-PowerTFSOP, 10-MSOP (0,118", la largeur de 3.00mm)
Caractéristiques de TPS54040DGQ
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Gestion de puissance (PMIC) | |
| Régulateurs de tension - régulateurs de commutation de C.C de C.C | |
| Mfr | Texas Instruments |
| Série | Eco-Mode™ |
| Paquet | Tube |
| Statut de produit | Actif |
| Fonction | Dévolteur |
| Configuration de sortie | Positif |
| Topologie | Mâle |
| Type de sortie | Réglable |
| Nombre de sorties | 1 |
| Tension - entrée (minute) | 3.5V |
| Tension - entrée (maximum) | 42V |
| Tension - sortie (minute/fixe) | 0.8V |
| Tension - sortie (maximum) | 39V |
| Actuel - sortie | 500mA |
| Fréquence - commutation | 100kHz | 2.5MHz |
| Redresseur synchrone | Non |
| Température de fonctionnement | -40°C | 150°C (TJ) |
| Montage du type | Bâti extérieur |
| Paquet/cas | 10-PowerTFSOP, 10-MSOP (0,118", largeur de 3.00mm) |
| Paquet de dispositif de fournisseur | 10-HVSSOP |
| Nombre bas de produit | TPS54040 |
Caractéristiques de TPS54040DGQ
• 3.5-V à 42-V a entré la chaîne de tension
• transistor MOSFET du côté haut de 200 mΩ
• Rendement élevé aux charges légères avec une impulsion sautant Eco-Mode™
• μA 116 actionnant le courant tranquille
• courant d'arrêt de 1,3 μA
• 100-kHz à la fréquence 2.5-MHz de changement
• Synchronise à l'horloge externe
• Début lent réglable/ordonnancement
• UV et OV actionnez la bonne sortie
• Tension réglable et hystérésis d'UVLO
• référence interne de la tension 0.8-V
• Paquet MSOP10 avec PowerPAD™
• Soutenu par l'outil logiciel de SwitcherPro™ (http://focus.ti.com/docs/toolsw/folders/print/switch erpro.html)
Applications de TPS54040DGQ
• systèmes industriels et commerciaux de 12-V et de 24-V de puissance faible
• Accessoires automatiques de marché des accessoires : Vidéo, GPS, divertissement
Classifications environnementales et d'exportation de TPS54040DGQ
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 3 (168 heures) |
| Statut de PORTÉE | PORTÉE affectée |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
