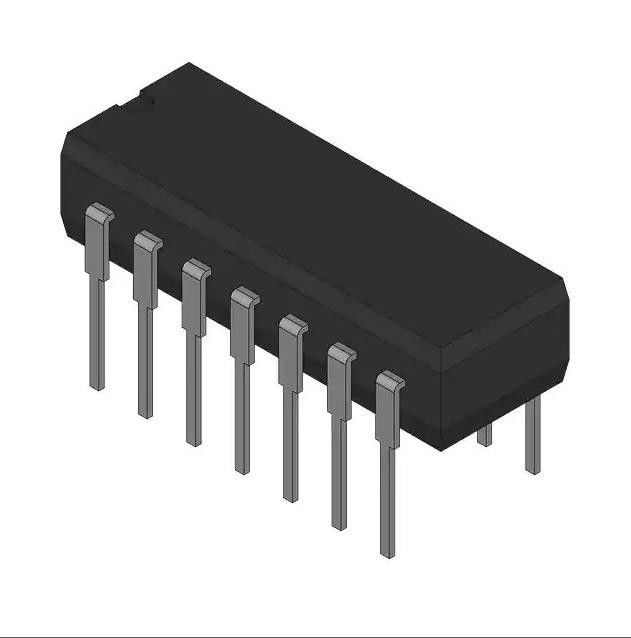

SNJ54HC393J Compteur IC Element Bit DUAL 4-BIT BINARY COUNTE 5V
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | SNJ54HC393J |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Chaîne de tension: | 2 V à 6 V | Sorties: | 10 charges de LSTTL |
|---|---|---|---|
| Consommation de puissance faible: | 80-µA ICC maximum | Tpd typique: | 13 NS |
| Bas courant d'entrée: | 1 µA maximum | Gamme de tension d'alimentation, VCC: | V de −0.5 V à 7 |
| Courant de bride d'entrée, IIK: | ±20 mA | Température ambiante de température de stockage, Tstg: | −65°C à 150°C |
Description de produit
SNJ54HC393J Compteur IC Element Bit DUAL 4-BIT BINARY COUNTE 5V
54HC393 COMPTEUR BINAIRE DOUBLE 4 BITS
Spécifications de SNJ54HC393J
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Logique | |
| Comptoirs, Diviseurs | |
| Fabricant | Texas Instruments |
| Série | * |
| Emballer | En gros |
| État du produit | Actif |
| Numéro de produit de base | 54HC393 |
CaractéristiquesdeSNJ54HC393J
Large plage de tension de fonctionnement de 2 V à 6 V
Les sorties peuvent piloter jusqu'à 10 charges LSTTL
Faible consommation d'énergie, 80-µA Max ICC
tpd typique = 13 ns
Commande de sortie ±4 mA à 5 V
Courant d'entrée faible de 1 µA max
Double compteurs binaires 4 bits avec horloges individuelles
Effacement direct pour chaque compteur 4 bits
Peut améliorer considérablement les densités du système en réduisant le nombre de paquets de compteurs de 50 %
DescriptionsdeSNJ54HC393J
Les appareils 'HC393 contiennent huit bascules et une porte supplémentaire pour implémenter deux 4 bits individuels
compteurs dans un seul paquet.Ces dispositifs comportent deux compteurs binaires 4 bits indépendants,
chacun ayant une entrée d'effacement (CLR) et une entrée d'horloge (CLK).Des compteurs binaires à N bits peuvent être implémentés
avec chaque paquet, offrant la possibilité de diviser par 256. Les appareils 'HC393 ont des
sorties de chaque étage de compteur de sorte que tout sous-multiple de la fréquence de comptage d'entrée soit disponible pour les signaux de synchronisation du système.
Classifications environnementales et d'exportationde SNJ54HC393J
| ATTRIBUT | DESCRIPTION |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
