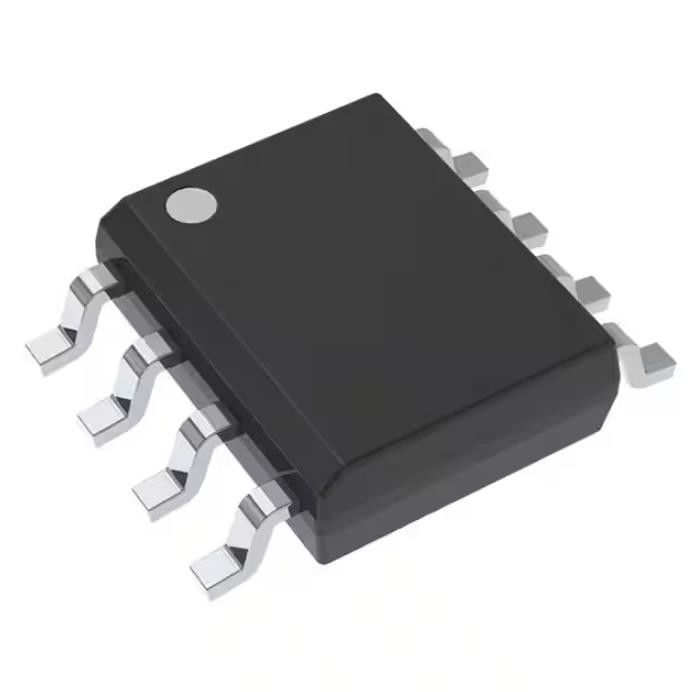

Comparateur d'usage universel 2 Gen Pur 8soic de TLC3702MDRG4 CMOS IC
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TLC3702MDRG4 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Mfr: | Texas Instruments | Série: | LinCMOS™ |
|---|---|---|---|
| Paquet: | Bande et bobine (TR) | Statut de produit: | Cessé à la Digi-clé |
| Type: | Usage universel | Nombre d'éléments: | 2 |
| Type de sortie: | CMOS, va-et-vient, TTL | Tension - approvisionnement, simple/double (±): | 4V | 16V |
| Surligner: | TLC3702MDRG4,Comparateur d'usage universel de CMOS IC,Comparateur 2 Gen Pur d'IC |
||
Description de produit
TLC3702MDRG4 Emmc Memory Chip Ic Comparator 2 Gen Pur 8soic
Comparateur CMOS à usage général, Push-Pull, TTL 8-SOIC
Spécifications deTLC3702MDR
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Linéaire | |
| Comparateurs | |
| Fabricant | Texas Instruments |
| Série | LinCMOS™ |
| Emballer | Bande et bobine (TR) |
| État du produit | Abandonné chez Digi-Key |
| Taper | Usage général |
| Nombre d'éléments | 2 |
| Le type de sortie | CMOS, push-pull, TTL |
| Tension - Alimentation, simple/double (±) | 4V ~ 16V |
| Tension - Décalage d'entrée (Max) | 5 mV à 10 V |
| Courant - Biais d'entrée (Max) | 5pA à 5V |
| Courant - Sortie (Typ) | 20mA |
| Courant - Repos (Max) | 90µA |
| CMRR, PSRR (Type) | 84dB CMRR |
| Délai de propagation (Max) | 4,5µs |
| Hystérèse | - |
| Température de fonctionnement | -55°C ~ 125°C |
| Paquet/caisse | 8-SOIC (0,154 po, 3,90 mm de largeur) |
| Type de montage | Montage en surface |
| Ensemble d'appareils du fournisseur | 8-SOIC |
| Numéro de produit de base | TLC3702 |
Les caractéristiques deTLC3702MDR
• Lecteurs de sortie CMOS push-pull capacitifs
Charges sans résistance de pullup,
E/S = ± 8 mA
• Très faible puissance...Type 100 μW à 5 V
• Temps de réponse rapide ...tPLH = 2,7 μs Typ
• Avec surmultiplication de 5 mV
• Fonctionnement à alimentation unique ...3 V à 16 V TLC3702M ...4 V à 16 V
• Protection ESD sur puce
Applications deTLC3702MDR
Le TLC3702 se compose de deux comparateurs de tension de micropuissance indépendants conçus pour fonctionner à partir d'une seule alimentation et être compatibles avec les systèmes logiques HCMOS modernes.Ils sont fonctionnellement similaires au LM339 mais utilisent un vingtième de la puissance pour des temps de réponse similaires.L'étage de sortie CMOS push-pull pilote directement les charges capacitives sans résistance de pull-up consommant de l'énergie pour atteindre le temps de réponse indiqué.L'élimination de la résistance de rappel réduit non seulement la dissipation de puissance, mais permet également d'économiser de l'espace sur la carte et du coût des composants.L'étage de sortie est également entièrement compatible avec les exigences TTL.
Classifications environnementales et d'exportation deTLC3702MDR
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (Illimité) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
