Mémoire Chip Ic Mcu 8bit 8kb 20tssop instantané de STM8S103F3P6TR Emmc
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | STM8S103F3P6TR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Nombre d'entrée-sortie: | 16 | Capacité de la mémoire de programme: | 8 Ko (8K x 8) |
|---|---|---|---|
| Type de mémoire de programme: | ÉCLAIR | Taille d'EEPROM: | 640 x 8 |
| RAM Size: | 1K X 8 | Tension - approvisionnement (Vcc/Vdd): | 2.95V | 5.5V |
| Type d'oscillateur: | A/D 5x10b | Température de fonctionnement: | -40°C | 85°C (VENTRES) |
Description de produit

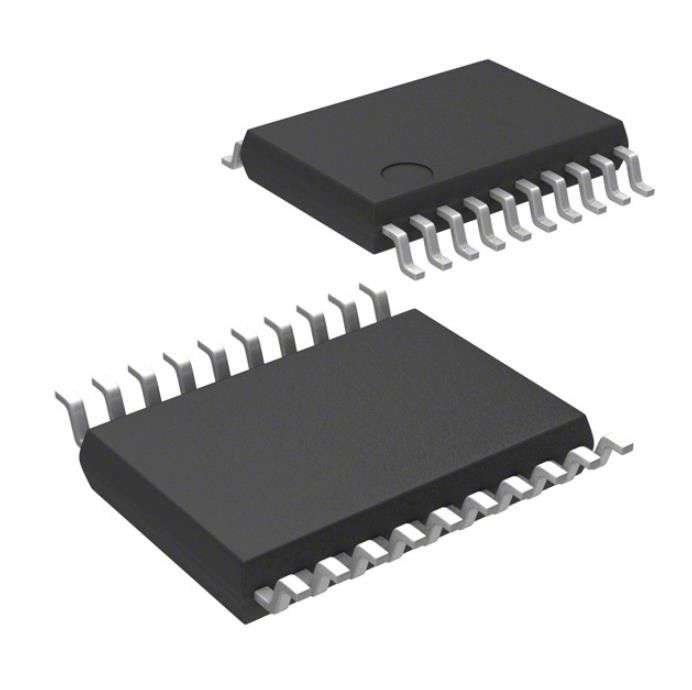

STM8S103F3P6TR Puce mémoire Emmc IC Mcu 8bit 8kb Flash 20tssop
STM8 STM8S Microcontrôleur IC 8-Bit 16MHz 8KB (8K x 8) FLASH 20-TSSOP
Spécifications deSTM8S103F3P6TR
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Embarqué | |
| Microcontrôleurs | |
| Fabricant | STMicroelectronics |
| Série | STM8S |
| Emballer | Bande et bobine (TR) |
| Bande coupée (CT) | |
| Digi-Reel® | |
| État du produit | Actif |
| Programmable Digi-Key | Non vérifié |
| Processeur central | STM8 |
| Taille du noyau | 8 bits |
| Vitesse | 16MHz |
| Connectivité | I²C, IrDA, LINbus, SPI, UART/USART |
| Périphériques | Détection/réinitialisation de la baisse de tension, POR, PWM, WDT |
| Nombre d'E/S | 16 |
| Taille de la mémoire du programme | 8 Ko (8K x 8) |
| Type de mémoire programme | ÉCLAIR |
| Taille EEPROM | 640 × 8 |
| Taille de la RAM | 1K x 8 |
| Tension - Alimentation (Vcc/Vdd) | 2.95V ~ 5.5V |
| Convertisseurs de données | A/N 5x10b |
| Type d'oscillateur | Interne |
| Température de fonctionnement | -40°C ~ 85°C (TA) |
| Type de montage | Montage en surface |
| Paquet/caisse | 20-TSSOP (0,173", 4,40 mm de largeur) |
| Ensemble d'appareils du fournisseur | 20-TSSOP |
| Numéro de produit de base | STM8 |
Les caractéristiques deSTM8S103F3P6TR
Cœur
• Noyau STM8 avancé de 16 MHz avec architecture Harvard et pipeline à 3 étages
• Jeu d'instructions étendu
Souvenirs
• Mémoire programme : 8 Ko Flash ;données
rétention 20 ans à 55 °C après 10 kcycle
• Mémoire de données : EEPROM de données vraies de 640 octets ;autonomie 300 kcycle
• RAM : 1 Ko Horloge, réinitialisation et gestion de l'alimentation
• Tension de fonctionnement de 2,95 à 5,5 V
• Contrôle d'horloge flexible, 4 sources d'horloge maître
– Oscillateur à résonateur à cristal de faible puissance
– Entrée d'horloge externe
– RC 16 MHz interne réglable par l'utilisateur
– RC interne basse consommation 128 kHz
• Système de sécurité d'horloge avec moniteur d'horloge
• Gestion de l'alimentation:
– Modes basse consommation (attente, arrêt actif, arrêt)
– Éteindre les horloges périphériques individuellement
• Mise sous tension et réinitialisation à faible consommation actives en permanence
Gestion des interruptions
• Contrôleur d'interruptions imbriqué avec 32 interruptions
• Jusqu'à 27 interruptions externes sur 6 vecteurs
Minuteries
• Temporisateur de contrôle avancé : 16 bits, 4 canaux CAPCOM, 3 sorties complémentaires, insertion de temps mort et synchronisation flexible
Applications deSTM8S103F3P6TR
• Clock prescaler : pour obtenir le meilleur compromis entre vitesse et consommation de courant, la fréquence d'horloge du CPU et des périphériques peut être ajustée par un prescaler programmable.
• Commutation d'horloge sécurisée : les sources d'horloge peuvent être modifiées en toute sécurité en mode d'exécution à la volée via un registre de configuration.Le signal d'horloge n'est pas commuté tant que la nouvelle source d'horloge n'est pas prête.La conception garantit une commutation sans problème.
• Gestion de l'horloge : pour réduire la consommation d'énergie
Classifications environnementales et d'exportation deSTM8S103F3P6TR
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (Illimité) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
