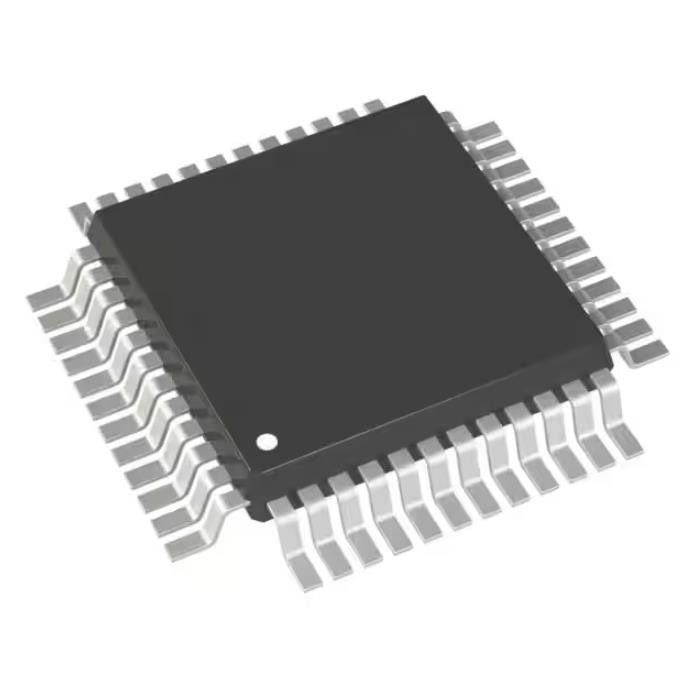

STM8L151K4T6TR Puce mémoire Emmc IC Mcu 8bit 16kb Flash 32lqfp
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | STM8L151K4T6TR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Statut de produit: | Actif | Digi-clé programmable: | Non vérifié |
|---|---|---|---|
| Processeur de noyau: | STM8 | Capacité de mémoire: | à 8 bits |
| Vitesse: | 16MHz | Connectivité: | ² C, IrDA, SPI, UART/USART d'I |
| Périphériques: | L'arrêt partiel détectent/remises, DMA, IR, POR, PWM, WDT | Nombre d'entrée-sortie: | 30 |
Description de produit
STM8L151K4T6TR Puce mémoire Emmc IC Mcu 8bit 16kb Flash 32lqfp
STM8 STM8L EnergyLite Microcontrôleur IC 8-Bit 16MHz 16KB (16K x 8) FLASH 32-LQFP (7x7)
Spécifications deSTM8L151K4T6TR
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Embarqué | |
| Microcontrôleurs | |
| Fabricant | STMicroelectronics |
| Série | STM8L EnergyLite |
| Emballer | Bande et bobine (TR) |
| Bande coupée (CT) | |
| Digi-Reel® | |
| État du produit | Actif |
| Programmable Digi-Key | Non vérifié |
| Processeur central | STM8 |
| Taille du noyau | 8 bits |
| Vitesse | 16MHz |
| Connectivité | I²C, IrDA, SPI, UART/USART |
| Périphériques | Détection/réinitialisation de la baisse de tension, DMA, IR, POR, PWM, WDT |
| Nombre d'E/S | 30 |
| Taille de la mémoire du programme | 16 Ko (16K x 8) |
| Type de mémoire programme | ÉCLAIR |
| Taille EEPROM | 1K x 8 |
| Taille de la RAM | 2K x 8 |
| Tension - Alimentation (Vcc/Vdd) | 1.8V ~ 3.6V |
| Convertisseurs de données | A/D 22x12b ;D/A 1x12b |
| Type d'oscillateur | Interne |
| Température de fonctionnement | -40°C ~ 85°C (TA) |
| Type de montage | Montage en surface |
| Paquet/caisse | 32-LQFP |
| Ensemble d'appareils du fournisseur | 32-LQFP (7x7) |
| Numéro de produit de base | STM8 |
Les caractéristiques deSTM8L151K4T6TR
• Des conditions de fonctionnement
– Plage d'alimentation de fonctionnement de 1,8 V à 3,6 V (jusqu'à 1,65 V à la mise hors tension)
– Temp.plage : - 40 °C à 85, 105 ou 125 °C
• Fonctionnalités à faible consommation d'énergie
– 5 modes de faible consommation : attente, fonctionnement à faible consommation (5,1 μA), attente à faible consommation (3 μA), arrêt actif avec RTC complet (1,3 μA), arrêt (350 nA)
– Consommation : 195 µA/MHz + 440 µA
– Fuite ultra-faible par I/0 : 50 nA
– Réveil rapide depuis l'arrêt : 4,7 µs
• Noyau STM8 avancé
– Architecture Harvard et pipeline en 3 étapes
– Fréq.16 MHz, crête 16 CISC MIPS
– Jusqu'à 40 sources d'interruption externes
• Réinitialisation et gestion des approvisionnements
– Réinitialisation BOR ultra-sûre et basse consommation avec
5 seuils sélectionnables
– POR/PDR ultrabasse consommation
– Détecteur de tension programmable (PVD)
• Gestion de l'horloge
– Oscillateur à cristal de 1 à 16 MHz
– Oscillateur à cristal 32 kHz
- RC interne 16 MHz ajusté en usine
– RC interne basse consommation 38 kHz
– Système de sécurité de l'horloge
• RTC basse consommation
– Calendrier BCD avec interruption d'alarme
- Réveil automatique à partir de l'arrêt avec interruption périodique
• LCD : jusqu'à 4 x 28 segments avec convertisseur élévateur
• Souvenirs
– Jusqu'à 32 Ko de mémoire de programme Flash et 1 Ko de données EEPROM avec ECC, RWW
– Modes de protection flexibles en écriture et en lecture
– Jusqu'à 2 Ko de RAM
• DMA
– 4 canaux ;périphériques pris en charge : ADC, DAC, SPI, I2C, USART, minuteries
Applications deSTM8L151K4T6TR
• Architecture d'Harvard
• Canalisation en 3 étapes
• Bus de mémoire de programme large de 32 bits - un seul cycle récupère la plupart des instructions
• Registres d'index X et Y 16 bits - permettant des modes d'adressage indexés avec ou sans décalage et des manipulations de données de type lecture-modification-écriture
• Accumulateur 8 bits
• Compteur de programme 24 bits - espace mémoire linéaire de 16 Mo
• Pointeur de pile 16 bits : accès à une pile de niveau 64 Ko
• Registre de code de condition 8 bits - 7 indicateurs de condition pour le résultat de la dernière instruction
Classifications environnementales et d'exportation deSTM8L151K4T6TR
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
