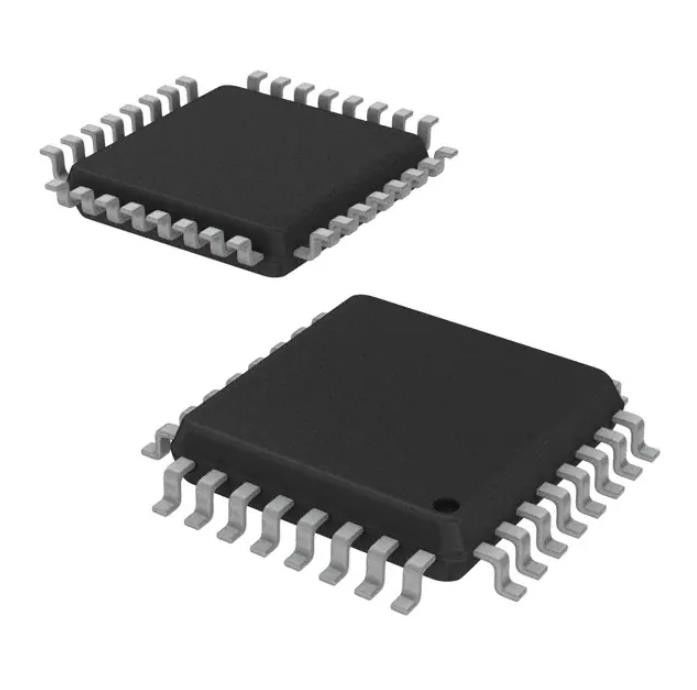

Microcontrôleur IC de l'INSTANTANÉ 32LQFP de STM8AF6266TAX IC MCU 8BIT 32KB
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | STM8AF6266TAX |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Digi-clé programmable: | Non vérifié | Processeur de noyau: | STM8A |
|---|---|---|---|
| Capacité de mémoire: | à 8 bits | Vitesse: | 16MHz |
| Connectivité: | ² C, LINbus, SPI, UART/USART d'I | Périphériques: | L'arrêt partiel détectent/remises, POR, PWM, WDT |
| Capacité de la mémoire de programme: | 25 | Digi-clé programmable Processeur non vérifié de noyau Capacité de mémoire de STM8A vitesse à 8 bits : | 32KB (32K X 8) |
| Surligner: | STM8AF6266TAX,IC MCU 8BIT 32KB,32LQFP IC MCU |
||
Description de produit
Mémoire Chip Ic Mcu 8bit 32kb 32lqfp instantané de STM8AF6266TAX Emmc
Microcontrôleur IC 16MHz à 8 bits 32KB (32K X 8) 32-LQFP INSTANTANÉ (7x7) de STM8A STM8A
Caractéristiques de STM8AF6266TAX
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Incorporé | |
| Microcontrôleurs | |
| Mfr | STMicroelectronics |
| Série | STM8A |
| Paquet | Bande et bobine (TR) |
| Coupez la bande (les CT) | |
| Digi-Reel® | |
| Statut de produit | Pas pour de nouvelles conceptions |
| Digi-clé programmable | Non vérifié |
| Processeur de noyau | STM8A |
| Capacité de mémoire | à 8 bits |
| Vitesse | 16MHz |
| Connectivité | ² C, LINbus, SPI, UART/USART d'I |
| Périphériques | L'arrêt partiel détectent/remises, POR, PWM, WDT |
| Nombre d'entrée-sortie | 25 |
| Capacité de la mémoire de programme | 32KB (32K X 8) |
| Type de mémoire de programme | ÉCLAIR |
| Taille d'EEPROM | 1K X 8 |
| RAM Size | 2K X 8 |
| Tension - approvisionnement (Vcc/Vdd) | 3V | 5.5V |
| Convertisseurs de données | A/D 7x10b |
| Type d'oscillateur | Interne |
| Température de fonctionnement | -40°C | 85°C (VENTRES) |
| Montage du type | Bâti extérieur |
| Paquet/cas | 32-LQFP |
| Paquet de dispositif de fournisseur | 32-LQFP (7x7) |
| Nombre bas de produit | STM8 |
Caractéristiques de STM8AF6266TAX
• AEC-Q10x a qualifié
• Noyau
– FCPU maximum : 16 mégahertz
– Noyau avancé de STM8A avec la canalisation d'architecture de Harvard et de 3 étapes
– 1,6 cycles moyens/instruction ayant pour résultat 10 MIPS à 16 mégahertz de fCPU pour la référence industriellement compatible
• Souvenirs
– Mémoire instantanée de programme : éclair de 16 à 32 K bytes ; conservation de données 20 ans au °C 55 après 1 kcycle
– Mémoire de données : 0,5 à 1 données vraies EEPROM de K byte ; kcycle de la résistance 300
– RAM : K byte 2
• Gestion d'horloge
– Oscillateur en cristal de basse puissance de résonateur avec l'entrée d'horloge externe
– Interne, utilisateur-trimmable 16 mégahertz RC et oscillateurs de basse puissance de 128 kilohertz RC
– Système de sécurité d'horloge avec le moniteur d'horloge
• Gestion de remise et d'approvisionnement
– Attente/automatique-commande/modes de basse puissance de halte avec le déclenchement définissable d'horloge d'utilisateur
– Basse consommation puissance-sur et remise de powerdown
• Gestion d'interruption
– Contrôleur d'interruption niché avec 32 vecteurs
– Jusqu'à 34 interruptions externes sur 5 vecteurs
• Minuteries
– Jusqu'à 2 minuteries de 16 bits d'usage universel de PWM avec jusqu'à 3 canaux de CAPCOM chaque (IC, OC ou PWM)
– Minuterie de contrôle avancé : de 16 bits, 4 canaux de CAPCOM, 3 sorties complémentaires, insertion de deadtime et synchronisation flexible
– minuterie de base à 8 bits de l'AR avec le prescaler à 8 bits
Applications de STM8AF6266TAX
• 80 instructions avec la taille moyenne d'instruction de 2 octets
• Transfert de données et fonctions standard de logique/arithmétique
• à 8 bits par multiplication à 8 bits
• de 16 bits par à 8 bits et de 16 bits par division de 16 bits
• Modification de configuration binaire
• Transfert des données entre la pile et l'accumulateur (poussée/bruit) avec l'accès direct de pile
• Transfert des données utilisant les registres de X et de Y ou direct mémoire-à-memorytransfers
Classifications environnementales et d'exportation de STM8AF6266TAX
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 3 (168 heures) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
