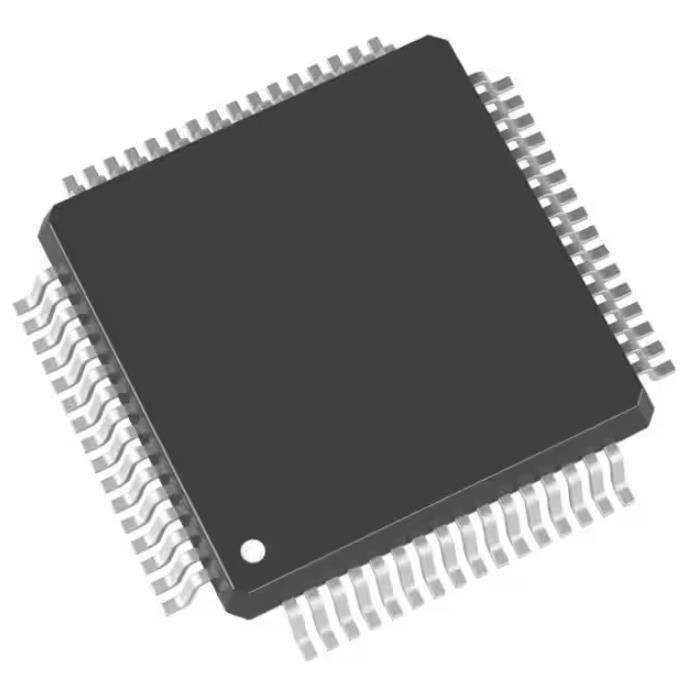

Puce mémoire STM32L151R8T6ATR Emmc Ic Mcu 32bit 64kb Flash 64lqfp
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | STM32L151R8T6ATR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Mfr: | STMicroelectronics | Série: | STM32L1 |
|---|---|---|---|
| Paquet: | Bande et bobine (TR) | Statut de produit: | Actif |
| Digi-clé programmable: | Non vérifié | Processeur de noyau: | ARM® Cortex®-M3 |
| Capacité de mémoire: | à un noyau à 32 bits | Vitesse: | 32MHz |
Description de produit
Puce mémoire STM32L151R8T6ATR Emmc Ic Mcu 32bit 64kb Flash 64lqfp
Circuit intégré de microcontrôleur ARM® Cortex®-M3 STM32L1 32 bits monocœur 32 MHz 64 Ko (64 K x 8) FLASH 64-LQFP (10 x 10)
Spécifications deSTM32L151R8T6ATR
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Embarqué | |
| Microcontrôleurs | |
| Fabricant | STMicroelectronics |
| Série | STM32L1 |
| Emballer | Bande et bobine (TR) |
| État du produit | Actif |
| Programmable Digi-Key | Non vérifié |
| Processeur central | ARM® Cortex®-M3 |
| Taille du noyau | Cœur unique 32 bits |
| Vitesse | 32MHz |
| Connectivité | I²C, IrDA, LINbus, SPI, UART/USART, USB |
| Périphériques | Détection/réinitialisation de la baisse de tension, Cap Sense, DMA, I²S, POR, PWM, WDT |
| Nombre d'E/S | 51 |
| Taille de la mémoire du programme | 64 Ko (64 Ko x 8) |
| Type de mémoire programme | ÉCLAIR |
| Taille EEPROM | 4K x 8 |
| Taille de la RAM | 32K x 8 |
| Tension - Alimentation (Vcc/Vdd) | 1.8V ~ 3.6V |
| Convertisseurs de données | A/D 20x12b ;D/A 2x12b |
| Type d'oscillateur | Interne |
| Température de fonctionnement | -40°C ~ 85°C (TA) |
| Type de montage | Montage en surface |
| Paquet/caisse | 64-LQFP |
| Ensemble d'appareils du fournisseur | 64-LQFP (10x10) |
| Numéro de produit de base | STM32L151 |
Les caractéristiques deSTM32L151R8T6ATR
• Plate-forme ultrabasse consommation
– Alimentation 1,65 V à 3,6 V
– Plage de température de -40°C à 105°C
– 0,28 µA Mode veille (3 broches de réveil)
– 1,11 µA Mode veille + RTC
– 0,44 µA Mode Stop (16 lignes de réveil)
– 1,38 µA Mode arrêt + RTC
– 10,9 µA en mode Run basse consommation
– 185 µA/MHz Mode Run
– Fuite d'E/S ultra-faible de 10 nA
– Temps de réveil < 8 µs
• Cœur : processeur ARM® Cortex®-M3 32 bits
– De 32 kHz jusqu'à 32 MHz max
– 1,25 DMIPS/MHz (Dhrystone 2.1)
– Unité de protection de la mémoire
• Réinitialisation et gestion des approvisionnements
– BOR ultra-sécurisé et basse consommation (réinitialisation de la baisse de tension) avec 5 seuils sélectionnables
– POR/PDR ultrabasse consommation
– Détecteur de tension programmable (PVD)
• Sources d'horloge
– Oscillateur à cristal de 1 à 24 MHz
– Oscillateur 32 kHz pour RTC avec étalonnage
- RC interne haute vitesse 16 MHz ajusté en usine (+/- 1%)
– RC interne basse consommation 37 kHz
– Interne multivitesse basse consommation 65 kHz à 4,2 MHz
– PLL pour horloge CPU et USB (48 MHz)
• Chargeur de démarrage préprogrammé
– USART pris en charge
• Aide au développement
- Débogage de fil série pris en charge
– JTAG et suivi pris en charge
• Jusqu'à 83 E/S rapides (73 E/S 5 V tolérantes), toutes mappables sur 16 vecteurs d'interruption externes
• Souvenirs
– Jusqu'à 128 Ko de mémoire flash avec ECC
– Jusqu'à 32 Ko de RAM
– Jusqu'à 4 Ko de véritable EEPROM avec ECC
– Registre de sauvegarde de 80 octets
Applications deSTM32L151R8T6ATR
Le continuum ST ultrabasse consommation réside également dans la compatibilité des fonctionnalités :
• Plus de 10 paquets avec un nombre de broches de 20 à 144 broches et une taille jusqu'à 3 x 3 mm
• Densité de mémoire allant de 4 à 512 Ko
Classifications environnementales et d'exportation deSTM32L151R8T6ATR
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH non affecté |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
