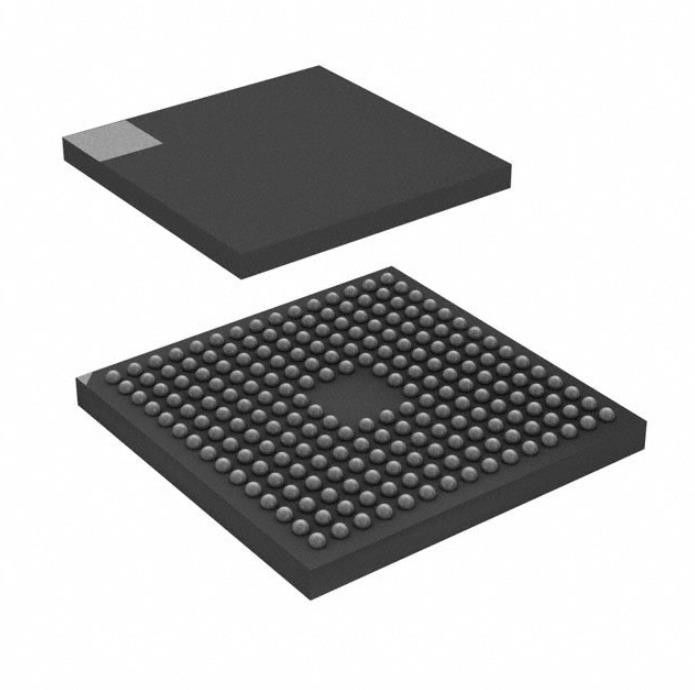

Mémoire Chip Ic Mcu 32bit 2mb 216tfbga instantané de STM32F429NIH6 Emmc
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | STM32F429NIH6 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Série: | STM32F4 | Paquet: | Plateau |
|---|---|---|---|
| Statut de produit: | Actif | Digi-clé programmable: | Non vérifié |
| Processeur de noyau: | ARM® Cortex®-M4 | Capacité de mémoire: | à un noyau à 32 bits |
| Vitesse: | 180MHz | Nombre d'entrée-sortie: | 168 |
Description de produit
Mémoire Chip Ic Mcu 32bit 2mb 216tfbga instantané de STM32F429NIH6 Emmc
Microcontrôleur d'ARM® Cortex®-M4 STM32F4 IC 180MHz à un noyau à 32 bits 2MB (2M x 8) 216-TFBGA INSTANTANÉ (13x13)
Caractéristiques de STM32F429NIH6
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Incorporé | |
| Microcontrôleurs | |
| Mfr | STMicroelectronics |
| Série | STM32F4 |
| Paquet | Plateau |
| Statut de produit | Actif |
| Digi-clé programmable | Non vérifié |
| Processeur de noyau | ARM® Cortex®-M4 |
| Capacité de mémoire | à un noyau à 32 bits |
| Vitesse | 180MHz |
| Connectivité | CANbus, EBI/EMI, Ethernet, ² C, IrDA, LINbus, SPI, UART/USART, USB OTG d'I |
| Périphériques | L'arrêt partiel détectent/remises, DMA, le ² S, l'affichage à cristaux liquides, POR, PWM, WDT d'I |
| Nombre d'entrée-sortie | 168 |
| Capacité de la mémoire de programme | 2MB (2M x 8) |
| Type de mémoire de programme | ÉCLAIR |
| Taille d'EEPROM | - |
| RAM Size | 256K X 8 |
| Tension - approvisionnement (Vcc/Vdd) | 1.8V | 3.6V |
| Convertisseurs de données | A/D 24x12b ; D/A 2x12b |
| Type d'oscillateur | Interne |
| Température de fonctionnement | -40°C | 85°C (VENTRES) |
| Montage du type | Bâti extérieur |
| Paquet/cas | 216-TFBGA |
| Paquet de dispositif de fournisseur | 216-TFBGA (13x13) |
| Nombre bas de produit | STM32F429 |
Caractéristiques de STM32F429NIH6
• Noyau : Unité centrale de traitement Cortex®-M4 à 32 bits d'Arm® avec FPU, accélérateur en temps réel adaptatif (™ d'ART Accelerator) permettant 0 exécutions d'état d'attente de mémoire instantanée, fréquence jusqu'à 180 mégahertz, MPU, 225 instructions de DMIPS/1.25 DMIPS/MHz (Dhrystone 2,1), et de DSP
• Souvenirs
– le mb jusqu'à 2 de mémoire instantanée organisé en laisser de deux banques lecture-tandis que-écrivent
– Jusqu'à 256+4 KBs de SRAM comprenant 64-KB CCM des données RAM (de mémoire couplée par noyau)
– Contrôleur externe flexible de mémoire avec jusqu'à le bus de données à 32 bits : SRAM, PSRAM, SDRAM/LPSDR SDRAM, souvenirs compacts de Flash/NOR/NAND
• Interface parallèle d'affichage à cristaux liquides, 8080/6800 de modes
• Contrôleur de LCD-TFT avec la résolution entièrement programmable (largeur totale jusqu'à 4096 pixels, taille totale jusqu'à 2048 lignes et horloge de pixel jusqu'à 83 mégahertz)
• Chrom-ART Accelerator™ pour augmenté
création satisfaite graphique (DMA2D)
• Gestion d'horloge, de remise et d'approvisionnement
– Approvisionnement d'application de 1,7 V à de 3,6 V et I/Os
– POR, PDR, PVD et BOR
– 4 oscillateur à cristal de to-26 mégahertz
– RC usine-équilibré 16 par mégahertz interne (exactitude de 1%)
– oscillateur de 32 kilohertz pour le RTC avec le calibrage
– 32 kilohertz internes RC avec le calibrage
• Puissance faible
– Sommeil, arrêt et modes veille
– Approvisionnement de VBAT pour le RTC, registres de secours du peu 20×32 + 4 KBs facultatifs SRAM de secours
• 3×12-bit, 2,4 MSPS CDA : jusqu'à 24 canaux et 7,2 MSPS en mode intercalé triple
• convertisseurs de 2×12-bit D/A
• DMA polyvalent : contrôleur DMA de 16 courants avec FIFOs et appui éclaté
• Jusqu'à 17 minuteries : jusqu'à douze minuteries de 16 bits et deux à 32 bits jusqu'à 180 mégahertz, chaque avec jusqu'à 4 entrées (par accroissement) d'encodeur d'IC/OC/PWM ou de compteur et de quadrature d'impulsion
Applications de STM32F429NIH6
Un PLL supplémentaire consacré à l'audio et au LCD-TFT est employé pour le périphérique SAI1 au cas où le PLLI2S serait programmé pour réaliser une autre fréquence d'échantillonnage audio (49,152 mégahertz ou 11,2896 mégahertz) et l'application audio exige les deux fréquences d'échantillonnage simultanément. Le PLLSAI est également employé pour produire de l'horloge de LCD-TFT.
Classifications environnementales et d'exportation de STM32F429NIH6
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 3 (168 heures) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
