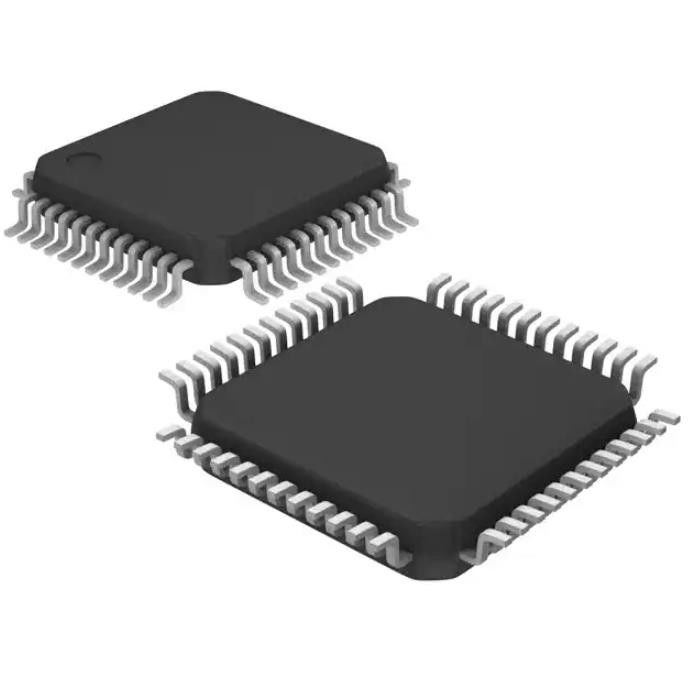

STM32F103C8T6TR Puce mémoire Emmc IC Mcu 32bit 64kb Flash 48lqfp
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | STM32F103C8T6TR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Statut de produit: | Actif | Digi-clé programmable: | Non vérifié |
|---|---|---|---|
| Processeur de noyau: | ARM® Cortex®-M3 | Capacité de mémoire: | à un noyau à 32 bits |
| Vitesse: | 72MHz | Connectivité: | CANbus, ² C, IrDA, LINbus, SPI, UART/USART, USB d'I |
| Périphériques: | DMA, contrôle de moteur PWM, PDR, POR, PVD, PWM, capteur de Temp, WDT | Nombre d'entrée-sortie: | 37 |
Description de produit
Spécifications deSTM32F103C8T6TR
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Embarqué | |
| Microcontrôleurs | |
| Fabricant | STMicroelectronics |
| Série | STM32F1 |
| Emballer | Bande et bobine (TR) |
| Bande coupée (CT) | |
| Digi-Reel® | |
| État du produit | Actif |
| Programmable Digi-Key | Non vérifié |
| Processeur central | ARM® Cortex®-M3 |
| Taille du noyau | Cœur unique 32 bits |
| Vitesse | 72MHz |
| Connectivité | CANbus, I²C, IrDA, LINbus, SPI, UART/USART, USB |
| Périphériques | DMA, contrôle moteur PWM, PDR, POR, PVD, PWM, capteur de température, WDT |
| Nombre d'E/S | 37 |
| Taille de la mémoire du programme | 64 Ko (64 Ko x 8) |
| Type de mémoire programme | ÉCLAIR |
| Taille EEPROM | - |
| Taille de la RAM | 20K x 8 |
| Tension - Alimentation (Vcc/Vdd) | 2V ~ 3.6V |
| Convertisseurs de données | A/N 10x12b |
| Type d'oscillateur | Interne |
| Température de fonctionnement | -40°C ~ 85°C (TA) |
| Type de montage | Montage en surface |
| Paquet/caisse | 48-LQFP |
| Ensemble d'appareils du fournisseur | 48-LQFP (7x7) |
| Numéro de produit de base | STM32F103 |
Les caractéristiques deSTM32F103C8T6TR
• Cœur de processeur Arm® 32 bits Cortex®-M3
- Fréquence maximale de 72 MHz, performances de 1,25 DMIPS / MHz (Dhrystone 2.1) à 0 accès à la mémoire en état d'attente
– Multiplication à cycle unique et division matérielle
• Souvenirs
– 64 ou 128 Ko de mémoire Flash
– 20 Ko de SRAM
• Gestion de l'horloge, de la réinitialisation et de l'approvisionnement
– Alimentation application 2,0 à 3,6 V et E/S
– POR, PDR et détecteur de tension programmable (PVD)
– Oscillateur à cristal de 4 à 16 MHz
- RC interne 8 MHz ajusté en usine
– RC interne 40 kHz
– PLL pour l'horloge du processeur
– Oscillateur 32 kHz pour RTC avec étalonnage
• Batterie faible
– Modes veille, arrêt et veille
– Alimentation VBAT pour RTC et registres de sauvegarde
• 2 convertisseurs A/N 12 bits, 1 µs (jusqu'à 16 canaux)
– Plage de conversion : 0 à 3,6 V
- Capacité d'échantillonnage et de maintien double
- Capteur de température
• DMA
– Contrôleur DMA 7 canaux
– Périphériques pris en charge : temporisateurs, ADC, SPI, I2C et USART
• Jusqu'à 80 ports d'E/S rapides
– 26/37/51/80 E/S, toutes mappables sur 16 vecteurs d'interruption externes et presque toutes tolérantes à 5 V
• Mode débogage
- Interfaces de débogage de fil série (SWD) et JTAG
• Sept minuteries
– Trois temporisateurs 16 bits, chacun avec jusqu'à
4 IC/OC/PWM ou compteur d'impulsions et
entrée codeur en quadrature (incrémental)
– Minuterie PWM de commande de moteur 16 bits avec génération de temps mort et arrêt d'urgence
– Deux temporisateurs de surveillance (indépendants et à fenêtre)
– Décompteur 24 bits du temporisateur SysTick
• Jusqu'à neuf interfaces de communication
– Jusqu'à deux interfaces I2C (SMBus/PMBus®)
– Jusqu'à trois USART (interface ISO 7816, LIN, capacité IrDA, contrôle par modem)
– Jusqu'à deux SPI (18 Mbit/s)
– Interface CAN (2.0B Actif)
– Interface USB 2.0 pleine vitesse
• Unité de calcul CRC, ID unique 96 bits
• Les forfaits sont ECOPACK®
Applications deSTM32F103C8T6TR
Classifications environnementales et d'exportation deSTM32F103C8T6TR
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH non affecté |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
