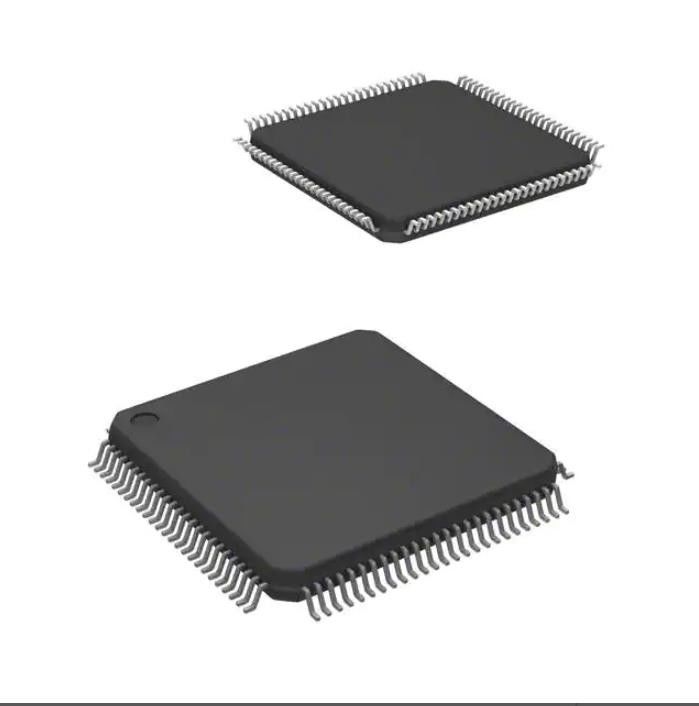

Mémoire Chip Ic Mcu 32bit 128kb 100lqfp instantané de STM32F100VBT6BTR Emmc
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | STM32F100VBT6BTR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Statut de produit: | Actif | Digi-clé programmable: | Non vérifié |
|---|---|---|---|
| Processeur de noyau: | ARM® Cortex®-M3 | Capacité de mémoire: | à un noyau à 32 bits |
| Vitesse: | 24MHz | Connectivité: | ² C, IrDA, LINbus, SPI, UART/USARTSART d'I |
| Périphériques: | DMA, PDR, POR, PVD, PWM, capteur de Temp, WDT | Nombre d'entrée-sortie: | 80 |
Description de produit
Mémoire Chip Ic Mcu 32bit 128kb 100lqfp instantané de STM32F100VBT6BTR Emmc
Microcontrôleur IC 24MHz à un noyau à 32 bits 128KB (128K X 8) 100-LQFP INSTANTANÉ (14x14) d'ARM® Cortex®-M3 STM32F1
Caractéristiques de STM32F100VBT6BTR
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Incorporé | |
| Microcontrôleurs | |
| Mfr | STMicroelectronics |
| Série | STM32F1 |
| Paquet | Bande et bobine (TR) |
| Coupez la bande (les CT) | |
| Digi-Reel® | |
| Statut de produit | Actif |
| Digi-clé programmable | Non vérifié |
| Processeur de noyau | ARM® Cortex®-M3 |
| Capacité de mémoire | à un noyau à 32 bits |
| Vitesse | 24MHz |
| Connectivité | ² C, IrDA, LINbus, SPI, UART/USART d'I |
| Périphériques | DMA, PDR, POR, PVD, PWM, capteur de Temp, WDT |
| Nombre d'entrée-sortie | 80 |
| Capacité de la mémoire de programme | 128KB (128K X 8) |
| Type de mémoire de programme | ÉCLAIR |
| Taille d'EEPROM | - |
| RAM Size | 8K X 8 |
| Tension - approvisionnement (Vcc/Vdd) | 2V | 3.6V |
| Convertisseurs de données | A/D 16x12b ; D/A 2x12b |
| Type d'oscillateur | Interne |
| Température de fonctionnement | -40°C | 85°C (VENTRES) |
| Montage du type | Bâti extérieur |
| Paquet/cas | 100-LQFP |
| Paquet de dispositif de fournisseur | 100-LQFP (14x14) |
| Nombre bas de produit | STM32F100 |
Caractéristiques de STM32F100VBT6BTR
• Noyau : Unité centrale de traitement Cortex®-M3 à 32 bits d'ARM®
– 24 mégahertz de fréquence maximum, représentation de 1,25 DMIPS/MHz (Dhrystone 2,1)
– division de multiplication et de matériel de Simple-cycle
• Souvenirs
– 16 à 128 K bytes de mémoire instantanée
– 4 à 8 K bytes de SRAM
• Gestion d'horloge, de remise et d'approvisionnement
– approvisionnement d'application de 2,0 à 3,6 V et I/Os
– POR, PDR et détecteur programmable de tension (PVD)
– 4 oscillateur à cristal de to-24 mégahertz
– RC usine-équilibré 8 par mégahertz interne
– 40 kilohertz internes RC
– PLL pour l'horloge d'unité centrale de traitement
– oscillateur de 32 kilohertz pour le RTC avec le calibrage
• Puissance faible
– Sommeil, arrêt et modes veille
– Approvisionnement de VBAT pour le RTC et les registres de secours
• Corrigez le mode
– Le fil périodique corrigent (SWD) et des interfaces de JTAG
• DMA
– contrôleur DMA de 7 canaux
– Les périphériques ont soutenu : minuteries, CDA, SPIs, I 2Cs, USARTs et DACs
• 1 bit du × 12, convertisseur d'A/D de 1,2 µs (jusqu'à 16 canaux)
– Chaîne de conversion : 0 à 3,6 V
– Capteur de température
• 2 convertisseurs du bit D/A du × 12
• Jusqu'à 80 ports rapides d'entrée-sortie
– 37/51/80 I/Os, tous mappable sur 16 vecteurs d'interruption externe et presque chacun des 5 V-tolérants
• Jusqu'à 12 minuteries
– Jusqu'à trois minuteries de 16 bits, chacune avec jusqu'à 4 IC/OC/PWM ou compteur d'impulsion
– de 16 bits, minuterie d'avancé-contrôle de 6 canaux : jusqu'à 6 canaux pour la sortie de PWM, la génération de temps mort et l'arrêt d'urgence
– Une minuterie de 16 bits, avec 2 IC/OC, 1 OCN/PWM, génération mort fois et arrêt d'urgence
– Deux minuteries de 16 bits, chaque avec IC/OC/OCN/PWM, génération mort fois et arrêt d'urgence
– 2 horloges de surveillance (indépendant et fenêtre)
– Minuterie de SysTick : 24 downcounter mordus
– Deux minuteries de base de 16 bits pour conduire le DAC
• Jusqu'à 8 interfaces de communications
– Jusqu'à deux interfaces d'I2C (SMBus/PMBus)
– Jusqu'à 3 USARTs (interface d'OIN 7816, LIN, capacité d'IrDA, contrôle de modem)
– Jusqu'à 2 SPIs (12 Mbits/s)
– Interface du contrôle d'électronique grand public (CCE)
• L'unité de calcul de centre de détection et de contrôle, 96 a mordu l'identification unique
• Paquets d'ECOPACK®
Applications de STM32F100VBT6BTR
Le régulateur a trois modes d'opération : puissance faible principale (M.) et (LPR) et mise hors tension.
• M. est employé dans le mode réglementaire nominal (la course)
• LPR est employé dans le mode d'arrêt
• La puissance vers le bas est employée dans le mode veille : la sortie de régulateur est dedans à grande impédance : les circuits de noyau sont mis hors tension, induisant la consommation nulle (mais
le contenu des registres et le SRAM sont perdus) ce régulateur est toujours permis après remise. Elle est handicapée dedans
Mode veille, fournissant la sortie à grande impédance.
Classifications environnementales et d'exportation de STM32F100VBT6BTR
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 3 (168 heures) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
