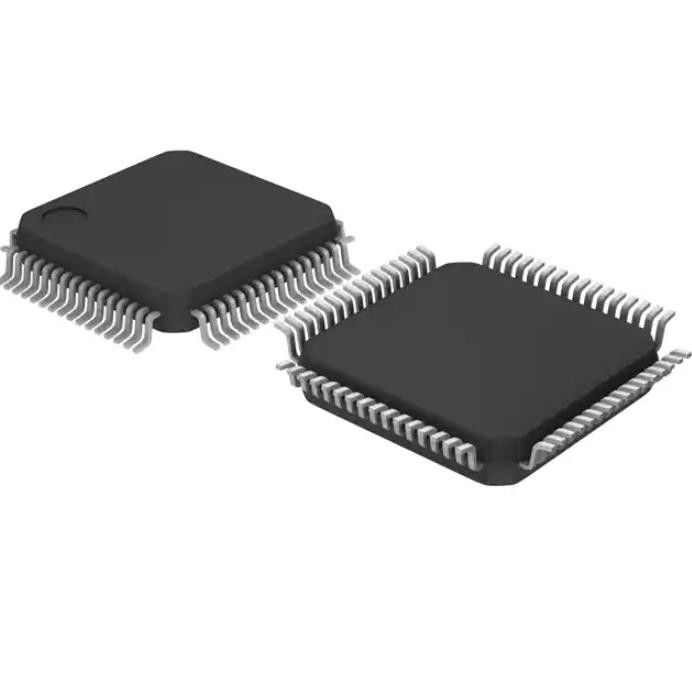

STM32F071RBT6TR Puce mémoire Emmc Ic Mcu 32bit 128kb Flash 64lqfp
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | STM32F071RBT6TR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Statut de produit: | Actif | Digi-clé programmable: | Non vérifié |
|---|---|---|---|
| Processeur de noyau: | ARM® Cortex®-M0 | Capacité de mémoire: | à un noyau à 32 bits |
| Vitesse: | 48MHz | Connectivité: | HDMI-CEC, ² C, IrDA, LINbus, SPI, UART/USART d'I |
| Périphériques: | DMA, ² S, POR, PWM, WDT D'I | Nombre d'entrée-sortie: | 51 |
Description de produit
STM32F071RBT6TR Puce mémoire Emmc Ic Mcu 32bit 128kb Flash 64lqfp
Circuit intégré de microcontrôleur ARM® Cortex®-M0 STM32F0 32 bits monocœur 48 MHz 128 Ko (128 K x 8) FLASH 64-LQFP (10 x 10)
Spécifications deSTM32F071RBT6TR
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Embarqué | |
| Microcontrôleurs | |
| Fabricant | STMicroelectronics |
| Série | STM32F0 |
| Emballer | Bande et bobine (TR) |
| Bande coupée (CT) | |
| Digi-Reel® | |
| État du produit | Actif |
| Programmable Digi-Key | Non vérifié |
| Processeur central | ARM® Cortex®-M0 |
| Taille du noyau | Cœur unique 32 bits |
| Vitesse | 48 MHz |
| Connectivité | HDMI-CEC, I²C, IrDA, LINbus, SPI, UART/USART |
| Périphériques | DMA, I²S, POR, PWM, WDT |
| Nombre d'E/S | 51 |
| Taille de la mémoire du programme | 128 Ko (128 Ko x 8) |
| Type de mémoire programme | ÉCLAIR |
| Taille EEPROM | - |
| Taille de la RAM | 16K x 8 |
| Tension - Alimentation (Vcc/Vdd) | 1.65V ~ 3.6V |
| Convertisseurs de données | A/D 19x12b ;D/A 2x12b |
| Type d'oscillateur | Interne |
| Température de fonctionnement | -40°C ~ 85°C (TA) |
| Type de montage | Montage en surface |
| Paquet/caisse | 64-LQFP |
| Ensemble d'appareils du fournisseur | 64-LQFP (10x10) |
| Numéro de produit de base | STM32F071 |
Les caractéristiques deSTM32F071RBT6TR
• Cœur : processeur Arm® 32 bits Cortex®-M0, fréquence jusqu'à 48 MHz
• Souvenirs
– 64 à 128 Ko de mémoire Flash
– 16 Ko de SRAM avec parité matérielle
• Unité de calcul CRC
• Réinitialisation et gestion de l'alimentation
– Alimentation numérique et E/S : VDD = 2,0 V à 3,6 V
– Alimentation analogique : VDDA = VDD à 3,6 V
– E/S sélectionnées : VDDIO2 = 1,65 V à 3,6 V
– Réinitialisation à la mise sous/hors tension (POR/PDR)
– Détecteur de tension programmable (PVD)
– Modes basse consommation : Veille, Arrêt, Veille
– Alimentation VBAT pour RTC et registres de sauvegarde
• Gestion de l'horloge
– Oscillateur à cristal de 4 à 32 MHz
– Oscillateur 32 kHz pour RTC avec étalonnage
– RC interne 8 MHz avec option x6 PLL
– Oscillateur RC interne 40 kHz
– Oscillateur interne 48 MHz avec réglage automatique basé sur ext.synchronisation
• Jusqu'à 87 E/S rapides
– Tous mappables sur des vecteurs d'interruption externes
– Jusqu'à 68 E/S avec une capacité de tolérance de 5 V et 19 avec une alimentation indépendante VDDIO2
• Contrôleur DMA à 7 canaux
• Un CAN 12 bits, 1,0 µs (jusqu'à 16 canaux)
– Plage de conversion : 0 à 3,6 V
– Alimentation analogique séparée : 2,4 V à 3,6 V
• Un convertisseur N/A 12 bits (avec 2 canaux)
• 2 comparateurs analogiques rapides à faible consommation avec entrée et sortie programmables
• Jusqu'à 24 canaux de détection capacitifs pour les capteurs tactiles, linéaires et rotatifs
• Calendrier RTC avec alarme et réveil périodique depuis Stop/Standby
• 12 minuteries
– Une minuterie de contrôle avancé 16 bits pour une sortie PWM à six canaux
– Un temporisateur 32 bits et sept temporisateurs 16 bits, avec jusqu'à quatre IC/OC, OCN, utilisables pour le décodage de contrôle IR ou le contrôle DAC
– Minuteries de surveillance indépendantes et système
– Minuterie SysTick
• Interfaces de communication
– 2 interfaces I2C prenant en charge Fast Mode Plus (1 Mbit/s) avec puits de courant 20 mA, une prenant en charge SMBus/PMBus et le réveil
- 4 USART prenant en charge le SPI synchrone maître et le contrôle du modem, deux avec interface ISO7816, LIN, IrDA, détection automatique du débit en bauds et fonction de réveil
– 2 SPI (18 Mbit/s) avec 4 à 16 trames de bits programmables, et avec interface I2S multiplexée
• HDMI CEC, réveil à la réception de l'en-tête
• Débogage de fil série (SWD)
• ID unique 96 bits
• Tous les forfaits ECOPACK®2
Applications deSTM32F071RBT6TR
Le régulateur a deux modes de fonctionnement et il est toujours activé après la réinitialisation.
• Principal (MR) est utilisé en mode de fonctionnement normal (Run).
• La faible puissance (LPR) peut être utilisée en mode Arrêt où la demande de puissance est réduite.
En mode veille, il est mis en mode hors tension.Dans ce mode, la sortie du régulateur est en haute impédance et le circuit du noyau est mis hors tension, induisant une consommation nulle (mais le contenu des registres et de la SRAM est perdu).
Classifications environnementales et d'exportation deSTM32F071RBT6TR
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH non affecté |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
