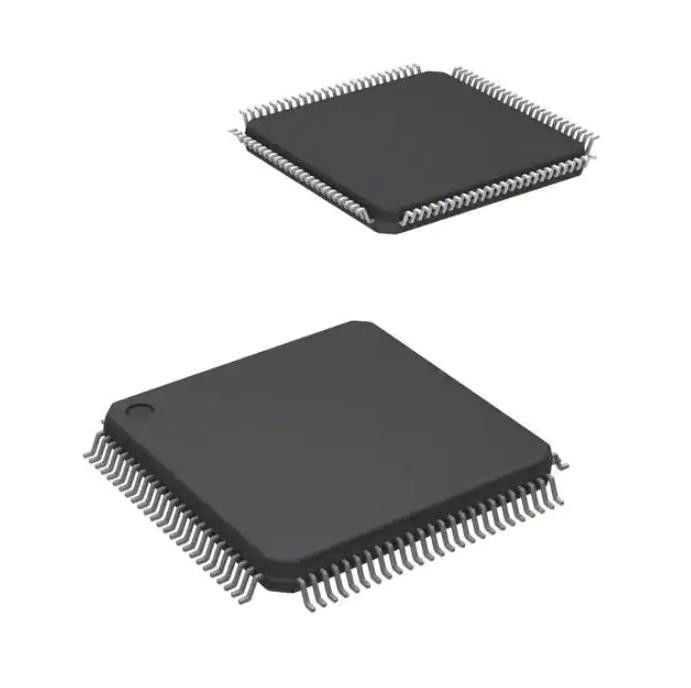

100LQFP Microcontrôleur IC SPC560C50L3B4E0X 32BIT 512KB FLASH
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | SPC560C50L3B4E0X |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| RAM Size: | 48K X 8 | Tension - approvisionnement (Vcc/Vdd): | 3V | 5.5V |
|---|---|---|---|
| Convertisseurs de données: | A/D 28x10b | Type d'oscillateur: | Interne |
| Température de fonctionnement: | -40°C | 105°C (VENTRES) | Montage du type: | Bâti extérieur |
| Paquet/cas: | 100-LQFP | Paquet de dispositif de fournisseur: | 100-LQFP (14x14) |
| Surligner: | CI de microcontrôleur 100LQFP,SPC560C50L3B4E0X,CI de microcontrôleur 32BIT 512KB |
||
Description de produit
SPC560C50L3B4E0X Résistances de détection de courant Ic Mcu 32bit 512kb Flash 100lqfp
e200z0h Automobile, AEC-Q100, SPC56 Microcontrôleur IC 32-Bit Single-Core 64MHz 512KB (512K x 8) FLASH 100-LQFP (14x14)
Spécifications deSPC560C50L3B4E0X
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Embarqué | |
| Microcontrôleurs | |
| Fabricant | STMicroelectronics |
| Série | Automobile, AEC-Q100, SPC56 |
| Emballer | Bande et bobine (TR) |
| État du produit | Actif |
| Programmable Digi-Key | Non vérifié |
| Processeur central | e200z0h |
| Taille du noyau | Cœur unique 32 bits |
| Vitesse | 64MHz |
| Connectivité | CANbus, I²C, LINbus, SCI, SPI |
| Périphériques | DMA, POR, PWM, WDT |
| Nombre d'E/S | 79 |
| Taille de la mémoire du programme | 512 Ko (512 Ko x 8) |
| Type de mémoire programme | ÉCLAIR |
| Taille EEPROM | - |
| Taille de la RAM | 48K x 8 |
| Tension - Alimentation (Vcc/Vdd) | 3V ~ 5.5V |
| Convertisseurs de données | A/N 28x10b |
| Type d'oscillateur | Interne |
| Température de fonctionnement | -40°C ~ 105°C (AT) |
| Type de montage | Montage en surface |
| Paquet/caisse | 100-LQFP |
| Ensemble d'appareils du fournisseur | 100-LQFP (14x14) |
| Numéro de produit de base | SPC560 |
Les caractéristiques deSPC560C50L3B4E0X
• Processeur hautes performances 64 MHz e200z0h
– Technologie Power Architecture® 32 bits
– Jusqu'à 60 opérations DMIP
– Codage à longueur variable (VLE)
• Mémoire
– Jusqu'à 512 Ko Flash Code avec ECC
– Flash de données de 64 Ko avec ECC
– Jusqu'à 48 Ko de SRAM avec ECC
– Unité de protection de la mémoire à 8 entrées (MPU)
• Interruptions
– 16 niveaux de priorité
– Interruption non masquable (NMI)
– Jusqu'à 34 interruptions externes incl.18 lignes de réveil
• GPIO : 45 (LQFP64), 75 (LQFP100), 123 (LQFP144)
• Unités de minuterie
– Temporisateurs d'interruption périodique 32 bits à 6 canaux
– Module de temporisation système 32 bits à 4 canaux
– Minuteur de chien de garde logiciel
- Minuterie d'horloge en temps réel
• E/S déclenchées par le temps du compteur 16 bits
– Jusqu'à 56 canaux avec PWM/MC/IC/OC
– Diagnostic ADC via CTU
Interface de communication
– Jusqu'à 6 interfaces FlexCAN (2.0B actives) avec 64 objets de message chacune
– Jusqu'à 4 LINflex/UART
– 3 DSPI / I2C
Alimentation simple 5 V ou 3,3 V
Convertisseur analogique-numérique (ADC) 10 bits avec jusqu'à 36 canaux
– Extensible à 64 canaux via multiplexage externe
– Registres de conversion individuels
– Unité de déclenchement croisé (CTU)
• Module de diagnostic dédié pour l'éclairage
– Génération PWM avancée
– Diagnostic temporisé
– Mesures ADC synchronisées PWM
• Génération d'horloge
– Oscillateur à cristal externe rapide de 4 à 16 MHz (FXOSC)
– Oscillateur à cristal externe lent 32 kHz (SXOSC)
– Oscillateur RC interne rapide 16 MHz (FIRC)
– Oscillateur RC interne lent 128 kHz (SIRC)
– FMPLL contrôlé par logiciel
– Unité de surveillance de l'horloge (CMU)
• Capacité de débogage exhaustive
– Nexus1 sur tous les appareils
- Nexus2 + disponible sur le package d'émulation (LBGA208)
Capacités de faible puissance
- Veille ultra-basse consommation avec surveillance RTC, SRAM et CAN
– Schémas de réveil rapide
• Exploitation temporaire.plage jusqu'à -40 à 125 °C
Applications deSPC560C50L3B4E0X
Les SPC560B40x/50x et SPC560C40x/50x sont une famille de microcontrôleurs de nouvelle génération construits sur la catégorie embarquée Power Architecture.La gamme de microcontrôleurs 32 bits SPC560B40x/50x et SPC560C40x/50x est la dernière réalisation en matière de contrôleurs d'applications automobiles intégrés.Il appartient à une famille en expansion de produits axés sur l'automobile conçus pour répondre à la prochaine vague d'applications d'électronique corporelle dans le véhicule.Le cœur de processeur hôte avancé et économique de cette famille de contrôleurs automobiles est conforme à la catégorie embarquée Power Architecture et implémente uniquement l'APU VLE (codage à longueur variable), offrant une densité de code améliorée.Il fonctionne à des vitesses allant jusqu'à 64 MHz et offre un traitement haute performance optimisé pour une faible consommation d'énergie.Il capitalise sur l'infrastructure de développement disponible des appareils Power Architecture actuels et est pris en charge avec des pilotes logiciels, des systèmes d'exploitation et un code de configuration pour aider les utilisateurs à implémenter.
Classifications environnementales et d'exportation deSPC560C50L3B4E0X
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH non affecté |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
