Résistances actuelles IC Mcu 32bit 256kb 64lqfp instantané de sens de SPC5602PEF0MLH6R
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | SPC5602PEF0MLH6R |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Périphériques: | DMA, POR, PWM, WDT | Nombre d'entrée-sortie: | 45 |
|---|---|---|---|
| Capacité de la mémoire de programme: | 256KB (256K X 8) | Type de mémoire de programme: | ÉCLAIR |
| Taille d'EEPROM: | 4K X 16 | RAM Size: | 20K X 8 |
| Tension - approvisionnement (Vcc/Vdd): | 3V | 5.5V | Convertisseurs de données: | A/D 16x10b |
Description de produit

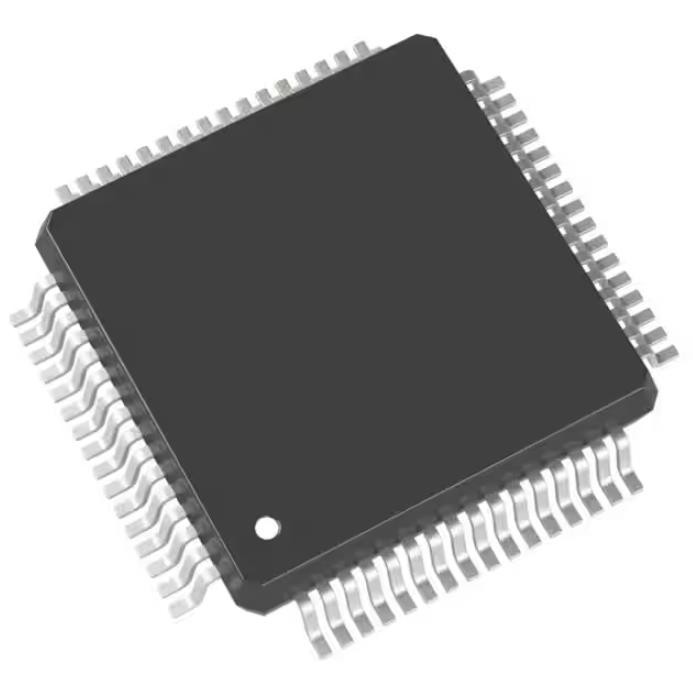

SPC5602PEF0MLH6R Résistances de détection de courant Ic Mcu 32bit 256kb Flash 64lqfp
e200z0h MPC56xx Qorivva Microcontrôleur IC 32-Bit Monocœur 64MHz 256KB (256K x 8) FLASH 64-LQFP (10x10)
Spécifications deSPC5602PEF0MLH6R
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Embarqué | |
| Microcontrôleurs | |
| Fabricant | NXP USA Inc. |
| Série | MPC56xx Qorivva |
| Emballer | Bande et bobine (TR) |
| État du produit | Actif |
| Programmable Digi-Key | Non vérifié |
| Processeur central | e200z0h |
| Taille du noyau | Cœur unique 32 bits |
| Vitesse | 64MHz |
| Connectivité | CANbus, LINbus, SCI, SPI |
| Périphériques | DMA, POR, PWM, WDT |
| Nombre d'E/S | 45 |
| Taille de la mémoire du programme | 256 Ko (256 Ko x 8) |
| Type de mémoire programme | ÉCLAIR |
| Taille EEPROM | 4K x 16 |
| Taille de la RAM | 20K x 8 |
| Tension - Alimentation (Vcc/Vdd) | 3V ~ 5.5V |
| Convertisseurs de données | A/N 16x10b |
| Type d'oscillateur | Interne |
| Température de fonctionnement | -40°C ~ 125°C (TA) |
| Type de montage | Montage en surface |
| Paquet/caisse | 64-LQFP |
| Ensemble d'appareils du fournisseur | 64-LQFP (10x10) |
| Numéro de produit de base | SPC5602 |
Les caractéristiques deSPC5602PEF0MLH6R
• Jusqu'à 64 MHz, problème unique, complexe de cœur de processeur 32 bits (e200z0h)
— Conforme à la catégorie embarquée Power Architecture
— Codage à longueur variable (VLE)
• Organisation de la mémoire
— Jusqu'à 256 Ko de mémoire flash de code sur puce avec ECC et contrôleur d'effacement/de programmation
— En option : mémoire flash de données supplémentaire sur puce de 64 (4 × 16) Ko avec ECC pour l'émulation EEPROM
— Jusqu'à 20 Ko de SRAM sur puce avec ECC
• Protection à sécurité intégrée
— Minuterie de chien de garde programmable
— Interruption non masquable
— Unité de collecte des défauts
• Interface Nexus de classe 1
• Interruptions et événements
— Contrôleur eDMA 16 canaux
— Contrôleur à 16 niveaux de priorité
— Jusqu'à 25 interruptions externes
— PIT implémente quatre temporisateurs 32 bits
— 120 interruptions sont acheminées via INTC
• E/S à usage général
— Programmable individuellement comme entrée, sortie ou fonction spéciale
— 37 sur 64 LQFP
— 64 sur 100 LQFP
• 1 unité eTimer à usage général
— 6 minuteries chacune avec des capacités haut/bas
— Résolution 16 bits, compteurs cascadables
— Décodage en quadrature avec indicateur de sens de rotation
- Capture d'entrée à double tampon et comparaison de sortie
• Interfaces de communication
— Jusqu'à 2 modules LINFlex (1 × maître/esclave, 1 × maître uniquement)
— Jusqu'à 3 canaux DSPI avec génération automatique de sélection de puce (jusqu'à 8/4/4 sélections de puce)
Applications deSPC5602PEF0MLH6R
• Un convertisseur analogique-numérique (CAN) 10 bits
— Jusqu'à 16 canaux d'entrée (16 canaux sur 100 LQFP et 12 canaux sur 64 LQFP)
— Temps de conversion < 1 µs incluant le temps d'échantillonnage à pleine précision
— Unité de déclenchement croisé programmable (CTU)
— 4 chiens de garde analogiques avec capacité d'interruption
Classifications environnementales et d'exportation deSPC5602PEF0MLH6R
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH non affecté |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
