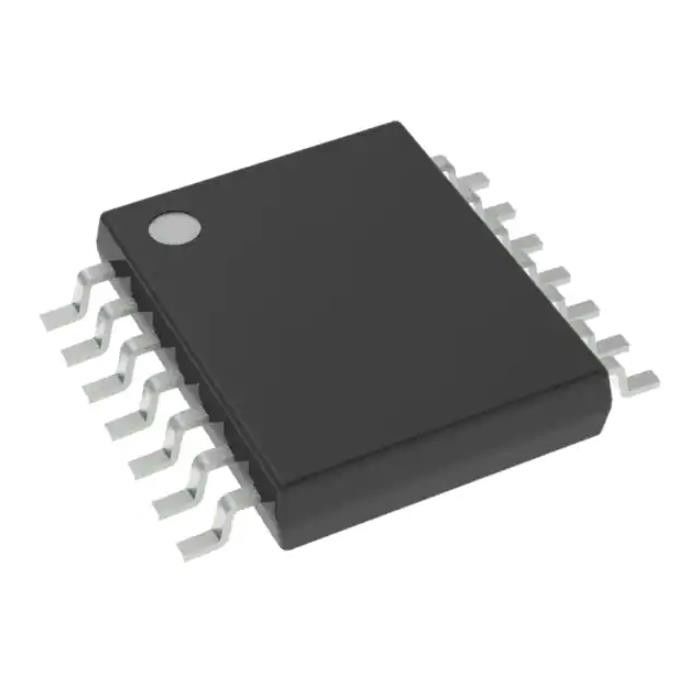

Inverseur actuel 6ch 1-Inp 14tssop des résistances IC de sens de SN74LV14APWR
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | SN74LV14APWR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Nombre d'entrées: | 1 | Caractéristiques: | Déclencheur de Schmitt |
|---|---|---|---|
| Tension - approvisionnement: | 2V | 5.5V | Actuel - tranquille (maximum): | µA 20 |
| Actuel - sortie haute, bas: | 12mA, 12mA | Niveau logique d'entrée - Bas: | 0.75V | 1.5V |
| Niveau logique d'entrée - Haut: | 1.75V | 3.5V | Délai de propagation max @ V, Max CL: | 10.6ns @ 5V, 50pF |
Description de produit
Inverseur actuel 6ch 1-Inp 14tssop des résistances IC de sens de SN74LV14APWR
Déclencheur 14-TSSOP de Schmitt de la Manche d'IC 6 d'inverseur
Caractéristiques de SN74LV14APWR
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Logique | |
| Portes et inverseurs | |
| Mfr | Texas Instruments |
| Série | 74LV |
| Paquet | Bande et bobine (TR) |
| Coupez la bande (les CT) | |
| Digi-Reel® | |
| Statut de produit | Actif |
| Type de logique | Inverseur |
| Nombre de circuits | 6 |
| Nombre d'entrées | 1 |
| Caractéristiques | Déclencheur de Schmitt |
| Tension - approvisionnement | 2V | 5.5V |
| Actuel - tranquille (maximum) | µA 20 |
| Actuel - sortie haute, bas | 12mA, 12mA |
| Niveau de logique d'entrée - le bas | 0.75V | 1.5V |
| Niveau de logique d'entrée - élevé | 1.75V | 3.5V |
| Max Propagation Delay @ V, CL maximum | 10.6ns @ 5V, 50pF |
| Température de fonctionnement | -40°C | 125°C |
| Montage du type | Bâti extérieur |
| Paquet de dispositif de fournisseur | 14-TSSOP |
| Paquet/cas | 14-TSSOP (0,173", largeur de 4.40mm) |
| Nombre bas de produit | 74LV14 |
Caractéristiques de SN74LV14APWR
• Opération VCC de 2 V à 5,5 V
• Tpd maximum de 10 NS à 5 V
• VOLP typique (rebond au sol de sortie) < 0="">
• VOHV typique (attérrissage trop court de sortie VOH) > 2,3 V à VCC = 3,3 V, MERCI = 25°C
• Opération de tension de Mélangé-mode de soutien sur tous les ports
• Ioff soutient l'opération de mode de Partiel-puissance-Vers le bas
• La représentation de verrou- dépasse 250 mA par JESD 17
Applications de SN74LV14APWR
• Commutateurs de réseau
• Dispositifs portables de santé et de forme physique
• PDAs
• Affichage à cristaux liquides TV
• Infrastructure de puissance
Classifications environnementales et d'exportation de SN74LV14APWR
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 1 (illimité) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
