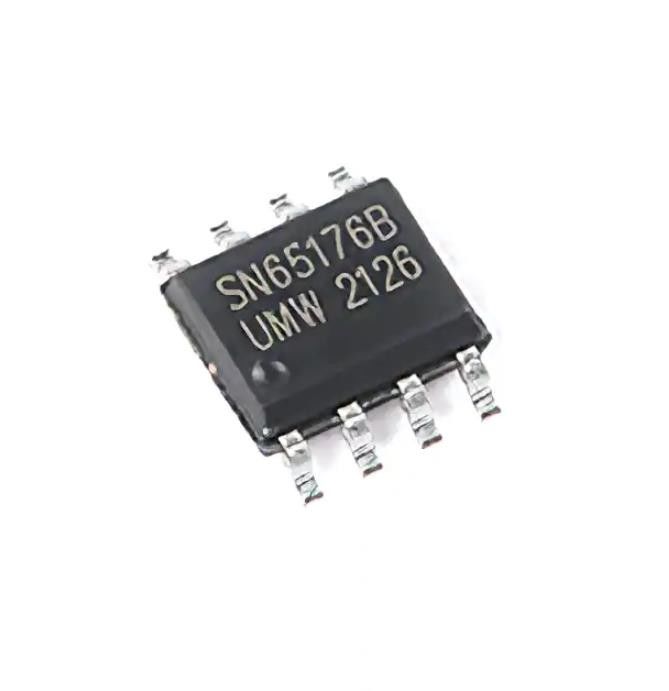

SN65176BDR Résistances de détection de courant Sop-8 Rs-485/Rs-422 Ics Rohs
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | SN65176BDR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Statut de produit: | Actif | Type: | Émetteur-récepteur |
|---|---|---|---|
| Protocole: | RS422, RS485 | Nombre de conducteurs/de récepteurs: | 1/1 |
| Duplex: | Moitié | Hystérésis de récepteur: | 70 mV |
| Tension - approvisionnement: | 4.75V | 5.25V | Température de fonctionnement: | -40°C | 105°C (VENTRES) |
Description de produit
SN65176BDR Résistances de détection de courant Sop-8 Rs-485/Rs-422 Ics Rohs
1/1 Émetteur-récepteur Demi RS422, RS485 8-SOP
Spécifications deSN65176BDR
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Interface | |
| Pilotes, récepteurs, émetteurs-récepteurs | |
| Fabricant | UMW |
| Série | - |
| Emballer | Bande et bobine (TR) |
| Bande coupée (CT) | |
| Digi-Reel® | |
| État du produit | Actif |
| Taper | Émetteur-récepteur |
| Protocole | RS422, RS485 |
| Nombre de chauffeurs/récepteurs | 1/1 |
| Duplex | Moitié |
| Hystérésis du récepteur | 70 mV |
| Débit de données | - |
| Tension - Alimentation | 4.75V ~ 5.25V |
| Température de fonctionnement | -40°C ~ 105°C (AT) |
| Type de montage | Montage en surface |
| Paquet/caisse | 8-SOIC (0,154 po, 3,90 mm de largeur) |
| Ensemble d'appareils du fournisseur | 8-POS |
Les caractéristiques deSN65176BDR
• Conforme à la norme EIA RS485 pour la transmission par bus multipoint et est compatible avec RS-422.
• Option de package Small Outline (SOIC) disponible pour un espace minimum sur la carte.
• Délais de propagation du pilote de 22 ns.
• Alimentation +5V unique.
• La plage de mode commun du bus de −7 V à +12 V permet une différence de masse de ±7 V entre les appareils sur le bus.
• Protection d'arrêt thermique.
• Haute impédance au bus avec pilote en TRI ÉTAT ou hors tension, sur toute la plage de mode commun permet aux périphériques inutilisés sur le bus d'être mis hors tension.
• L'impédance combinée d'une sortie de pilote et d'une entrée de récepteur est inférieure à une unité de charge RS485, permettant jusqu'à 32 émetteurs-récepteurs sur le bus.
• Hystérésis typique du récepteur de 70 mV.
Applications deSN65176BDR
Le SN75176B / SN65176B est un émetteur-récepteur bus/ligne TRI-STATE différentiel à grande vitesse conçu pour répondre aux exigences de la norme EIA RS485 avec une plage de mode commun étendue (+12V à -7V), pour la transmission de données multipoint.De plus, il est compatible avec
RS-422.Les sorties du pilote et du récepteur disposent d'une capacité TRI-STATE, pour les sorties du pilote sur toute la plage de mode commun de +12V à -7V.Les conflits de bus ou les situations de défaut qui provoquent une dissipation de puissance excessive dans l'appareil sont gérés par un circuit d'arrêt thermique, qui force les sorties du pilote à l'état d'impédance élevée.Les spécifications CC sont garanties sur la plage de température de 0 à 70 °C et de tension d'alimentation de 4,75 V à 5,25 V.
Classifications environnementales et d'exportation deSN65176BDR
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (Illimité) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
