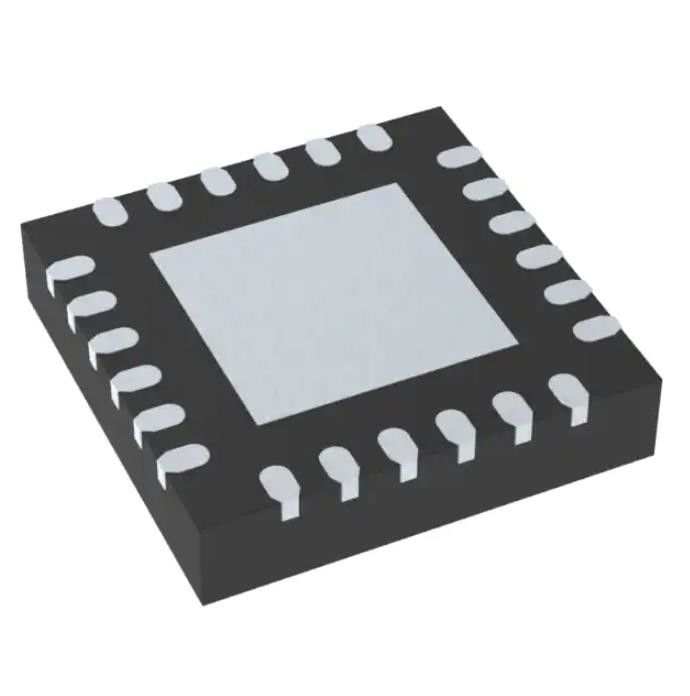

SI5335D-B03965-GM IC 4OUT 24 VFQFN a exposé le support extérieur de plateforme

• La technologie de MultiSynth™ de puissance faible permet indépendant, synthèse de tout-fréquence de quatre fréquences

• Configurable comme générateur à horloge ou dispositif de tampon d'horloge

• Trois indépendants, configurations de dispositif utilisateur-assignables et pinselectable

• conducteurs Haut-configurables de sortie avec jusqu'à quatre sorties différentielles, huit sorties d'horloge assymétriques, ou une combinaison de chacun des deux

• Basse frousse de phase de 0,7 picosecondes RMS

• Référence flexible d'entrée :

• Cristal externe : 25 ou 27 mégahertz

• Entrée de CMOS : 10 à 200 mégahertz

• Entrée de SSTL/HSTL : 10 à 350 mégahertz

• Entrée différentielle : 10 à 350 mégahertz

• Indépendamment les sorties configurables soutiennent n'importe quelle fréquence ou format :

• LVPECL/LVDS/CML : 1 à 350 mégahertz • HCSL : 1 à 250 mégahertz

• CMOS : 1 à 200 mégahertz

• SSTL/HSTL : 1 à 350 mégahertz

• Tension indépendante de sortie par conducteur : 1,5, 1,8, 2,5, ou 3,3 V

• Noyau simple d'approvisionnement avec l'excellentPSRR : 1,8, 2,5, 3,3 V

• Jusqu'à cinq fonctions utilisateur-assignables de goupille simplifient la conception de système : SSENB (contrôle de spectre étalé), OEB DE REMISE et principal ou OEB par goupille, et plan de fréquence choisi (FS1, FS0)

• Perte d'alarme de signal

• Horloge commune de la GEN 1/2/3/4 de PCIe conforme

• GEN 3 SRNS de PCIe conforme

• Deux arrangements sélectionnables de largeur de bande de boucle : 1,6 mégahertz ou 475 kilohertz

• Facile à adapter aux besoins du client avec l'utilité basée sur le WEB

• Petite taille : 4 x 4 millimètres, 24-QFN

• Puissance faible (noyau) :

• 45 mA (mode de PLL)

• 12 mA (mode de tampon)

• Température ambiante large : – °C 40 à +85
