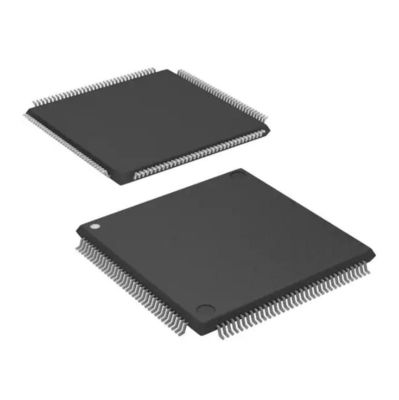

SAF-XC161CS-32F20F Résistances de détection de courant BB Ic Mcu 16bit 256kb Flash 144tqfp
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | BB DE SAF-XC161CS-32F20F |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Mfr: | Infineon Technologies | Série: | XC16x |
|---|---|---|---|
| Paquet: | Bande et bobine (TR) | Statut de produit: | Obsolète |
| Digi-clé programmable: | Non vérifié | Processeur de noyau: | C166SV2 |
| Capacité de mémoire: | de 16 bits | Vitesse: | 20MHz |
Description de produit
SAF-XC161CS-32F20F Résistances de détection de courant BB Ic Mcu 16bit 256kb Flash 144tqfp
C166SV2 XC16x Microcontrôleur IC 16 bits 20 MHz 256 Ko (256 K x 8) FLASH PG-TQFP-144-7
Spécifications deSAF-XC161CS-32F20F BB
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Embarqué | |
| Microcontrôleurs | |
| Fabricant | Infineon Technologies |
| Série | XC16x |
| Emballer | Bande et bobine (TR) |
| État du produit | Obsolète |
| Programmable Digi-Key | Non vérifié |
| Processeur central | C166SV2 |
| Taille du noyau | 16 bits |
| Vitesse | 20MHz |
| Connectivité | CANbus, EBI/EMI, I²C, SPI, UART/USART |
| Périphériques | PWM, WDT |
| Nombre d'E/S | 99 |
| Taille de la mémoire du programme | 256 Ko (256 Ko x 8) |
| Type de mémoire programme | ÉCLAIR |
| Taille EEPROM | - |
| Taille de la RAM | 12K x 8 |
| Tension - Alimentation (Vcc/Vdd) | 2.35V ~ 2.7V |
| Convertisseurs de données | A/N 12x8/10b |
| Type d'oscillateur | Interne |
| Température de fonctionnement | -40°C ~ 85°C (TA) |
| Type de montage | Montage en surface |
| Paquet/caisse | 144-LQFP |
| Ensemble d'appareils du fournisseur | PG-TQFP-144-7 |
| Numéro de produit de base | SAF-XC161 |
Les caractéristiques deSAF-XC161CS-32F20F BB
• Processeur 16 bits hautes performances avec pipeline à 5 étapes
- Temps de cycle d'instruction de 25 ns à une horloge CPU de 40 MHz (exécution à cycle unique)
– Multiplication à 1 cycle (16 × 16 bits), division d'arrière-plan (32/16 bits) en 21 cycles
– Instructions de multiplication et d'accumulation (MAC) à 1 cycle
– Fonctionnalités de manipulation de bits booléennes améliorées
- Exécution de saut à cycle zéro
- Instructions supplémentaires pour prendre en charge HLL et les systèmes d'exploitation
– Conception basée sur les registres avec plusieurs banques de registres variables
- Prise en charge de la commutation de contexte rapide avec deux banques de registres locales supplémentaires
– 16 Mo d'espace d'adressage linéaire total pour le code et les données
- Zone de registre de fonction spéciale sur puce de 1024 octets (compatible avec la famille C166)
• Système d'interruption à 16 niveaux de priorité avec 73 sources, taux d'échantillonnage jusqu'à 50 ns
• Installations de transfert de données à cycle unique pilotées par interruption à 8 canaux via un contrôleur d'événement périphérique (PEC), des pointeurs 24 bits couvrent l'espace d'adressage total
• Génération d'horloge via PLL sur puce (facteurs 1:0,15 à 1:10) ou via Prescaler (facteurs 1:1 à 60:1)
• Modules de mémoire sur puce
– 2 Ko de RAM double port sur puce (DPRAM)
– SRAM de données sur puce de 4 Ko (DSRAM)
– SRAM programme/données sur puce de 6 Ko (PSRAM)
– 256 Ko de mémoire de programme sur puce (mémoire flash)
• Modules périphériques sur puce
– Convertisseur A/N 12 canaux avec résolution programmable (10 bits ou 8 bits) et temps de conversion (jusqu'à 2,55 µs ou 2,15 µs)
– Deux unités de capture/comparaison à usage général à 16 canaux (32 broches d'entrée/sortie)
– Unité de minuterie multifonctionnelle à usage général avec 5 minuteries
– Deux canaux série synchrones/asynchrones (USART)
– Deux canaux série synchrones à grande vitesse
– Interface TwinCAN sur puce (rév. 2.0B active) avec 32 objets de message (CAN complet/CAN de base) sur deux nœuds CAN et fonctionnalité de passerelle
– Interface bus IIC (adressage 10 bits, 400 kbit/s) avec 3 canaux (multiplexés)
- Horloge en temps réel sur puce, pilotée par un oscillateur dédié
• Modes veille, veille et mise hors tension avec gestion flexible de l'alimentation
• Minuterie de chien de garde programmable et chien de garde de l'oscillateur
Applications deSAF-XC161CS-32F20F BB
Le code de commande des microcontrôleurs Infineon fournit une référence exacte au produit requis.Ce code de commande identifie :
• la dérivée elle-même, c'est-à-dire son ensemble de fonctions, la plage de température et la tension d'alimentation
• le colis et le type de livraison.Pour les codes de commande disponibles pour le XC161, veuillez
adressez-vous à votre représentant commercial responsable ou à votre distributeur local.
Remarque : Les codes de commande des versions Mask-ROM sont définis pour chaque produit après vérification du code ROM respectif.
Classifications environnementales et d'exportation deSAF-XC161CS-32F20F BB
| ATTRIBUT | DESCRIPTION |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH non affecté |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
