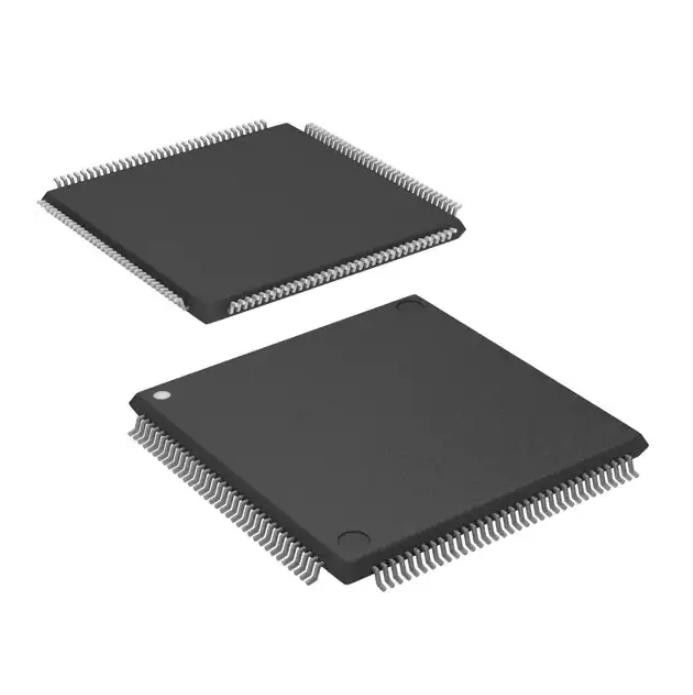

Résistances actuelles IC Mcu 16bit 128kb 144tqfp instantané de sens de BB de SAF-XC161CJ-16F20F
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | BB DE SAF-XC161CJ-16F20F |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Mfr: | Infineon Technologies | Série: | XC16x |
|---|---|---|---|
| Paquet: | Bande et bobine (TR) | Statut de produit: | Cessé à la Digi-clé |
| Digi-clé programmable: | Non vérifié | Processeur programmable de noyau de Digi-clé: | C166SV2 |
| Capacité de mémoire: | de 16 bits | Vitesse: | 20MHz |
Description de produit
Résistances actuelles IC Mcu 16bit 128kb 144tqfp instantané de sens de BB de SAF-XC161CJ-16F20F
Microcontrôleur IC 20MHz de 16 bits 128KB (128K X 8) PG-TQFP-144-7 INSTANTANÉ de C166SV2 XC16x
Caractéristiques de BB de SAF-XC161CJ-16F20F
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Incorporé | |
| Microcontrôleurs | |
| Mfr | Infineon Technologies |
| Série | XC16x |
| Paquet | Bande et bobine (TR) |
| Statut de produit | Cessé à la Digi-clé |
| Digi-clé programmable | Non vérifié |
| Processeur de noyau | C166SV2 |
| Capacité de mémoire | de 16 bits |
| Vitesse | 20MHz |
| Connectivité | CANbus, EBI/EMI, ² C, SLDM, SPI, UART/USART d'I |
| Périphériques | PWM, WDT |
| Nombre d'entrée-sortie | 99 |
| Capacité de la mémoire de programme | 128KB (128K X 8) |
| Type de mémoire de programme | ÉCLAIR |
| Taille d'EEPROM | - |
| RAM Size | 8K X 8 |
| Tension - approvisionnement (Vcc/Vdd) | 2.35V | 2.7V |
| Convertisseurs de données | A/D 12x8/10b |
| Type d'oscillateur | Interne |
| Température de fonctionnement | -40°C | 85°C (VENTRES) |
| Montage du type | Bâti extérieur |
| Paquet/cas | 144-LQFP |
| Paquet de dispositif de fournisseur | PG-TQFP-144-7 |
| Nombre bas de produit | SAF-XC161 |
Caractéristiques de BB de SAF-XC161CJ-16F20F
• Unité centrale de traitement de 16 bits de haute performance avec la canalisation 5-Stage
– durée de cycle d'instruction de 25 NS à l'horloge d'unité centrale de traitement de 40 mégahertz (exécution de Simple-cycle)
– multiplication 1-Cycle (16 bit de × 16), Division de fond (bit 32/16) dans 21 cycles
– 1-Cycle Multiplier-et-accumulent les instructions (MAC)
– Équipements booléens augmentés de modification de configuration binaire
– Exécution de saut de Zéro-cycle
– Instructions supplémentaires de soutenir HLL et systèmes d'exploitation
– Conception basée sur les registres avec les banques de registre variables multiples
– Appui rapide de transfert du contexte d'une transaction avec deux banques de registre locales supplémentaires
– Espace d'adressage linéaire total de 16 Moctets pour le code et les données
– Région de registre de fonction spéciale de Sur-puce de 1024 octets (C166Family compatibles)
• système d'interruption 16-Priority-Level avec 73 sources, bas taux de l'échantillon à 50 NS
• Les équipements motivés par l'interruption de transfert des données de Simple-cycle de 8-canal par l'intermédiaire du contrôleur d'événement périphérique (PEC), les indicateurs 24-Bit couvrent l'espace d'adressage total
• Génération d'horloge par l'intermédiaire de la sur-puce PLL (1h10 de 1:0.15 de facteurs…), ou par l'intermédiaire de Prescaler (1:1… 60 de facteurs : 1)
• Modules de mémoire de Sur-puce
– Sur-puce RAM à double accès (DPRAM) de 2 K bytes
– 4 données SRAM (DSRAM) de Sur-puce de K bytes
– Programme de Sur-puce de 2 K bytes/données SRAM (PSRAM)
– Mémoire de programme de Sur-puce de 128 K bytes (mémoire instantanée)
• Modules périphériques de Sur-puce
– convertisseur de 12-Channel A/D avec la résolution programmable
(10-bit ou à 8 bits) et temps de conversion (vers le bas à 2,55 µs ou à 2,15 µs)
– La capture deux 16-Channel d'usage universel/comparent des unités
(32 bornes d'entrée-sortie)
– Unité d'usage universel multifonctionnelle de minuterie avec 5 minuteries
– Deux synchrones/canaux périodiques asynchrones (USARTs)
– Deux canaux périodiques Haut-Vitesse-synchrones
– Interface de TwinCAN de Sur-puce (Rev. 2.0B actif) avec 32 objets de message
(Plein CAN/Basic PEUT) sur deux noeuds de BOÎTE, et fonctionnalité de passage
– Module périodique de liaison de transmission de données (SDLM), conforme avec J1850, classe de soutien 2
– Interface du bus IIC (Kbits/s de adressage et 400 de 10-bit) avec 3 canaux (a multiplexé)
– Horloge temps réel de Sur-puce, conduite par l'oscillateur consacré
• Ralenti, sommeil, et puissance en bas des modes avec la gestion flexible de puissance
• Horloge de surveillance et chien de garde programmables d'oscillateur
Applications de BB de SAF-XC161CJ-16F20F
Le code de commande pour des microcontrôleurs d'Infineon fournit une référence précise au produit exigé. Ce code de commande identifie :
• le dérivé lui-même, c.-à-d. son ensemble de fonction, la température ambiante, et la tension d'alimentation
• le paquet et le type de livraison.
Pour les codes disponibles de commande pour le XC161 référez-vous svp à votre représentant de commerce responsable ou à votre distributeur local.
Note : Les codes de commande pour les versions Masque-ROM sont definedfor chaque produit après vérification du code respectif de ROM. Ce document décrit plusieurs dérivés du XC161
groupe. Le tableau 1 énumère ces dérivés et récapitule les différences. Car ce document se rapporte à tous ces dérivés, quelques descriptions peuvent ne pas s'appliquer à un specificproduct.
Pour la simplicité toutes les versions sont mentionnées par le terme XC161 dans tout ce document.
Classifications environnementales et d'exportation de BB de SAF-XC161CJ-16F20F
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 3 (168 heures) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
