Résistances actuelles IC Mcu 16bit 384kb 112lqfp instantané de sens de S912XEQ384J3VALR
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | S912XEQ384J3VALR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Mfr: | NXP USA Inc. | Série: | HCS12X |
|---|---|---|---|
| Paquet: | Bande et bobine (TR) | Statut de produit: | Actif |
| Digi-clé programmable: | Non vérifié | Processeur de noyau: | HCS12X |
| Capacité de mémoire: | de 16 bits | Vitesse: | 50MHz |
Description de produit
Résistances actuelles IC Mcu 16bit 384kb 112lqfp instantané de sens de S912XEQ384J3VALR

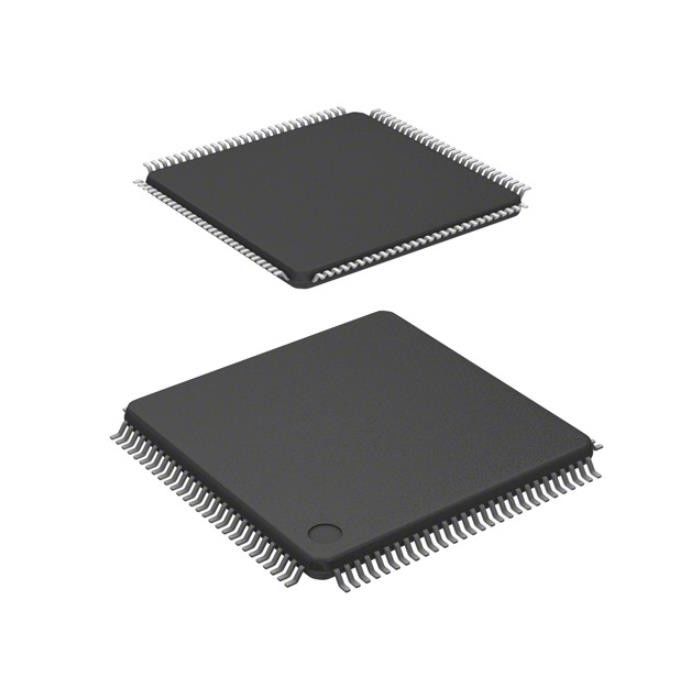

Microcontrôleur IC 50MHz de 16 bits 384KB (384K X 8) 112-LQFP INSTANTANÉ (20x20) de HCS12X HCS12X
Caractéristiques de S912XEQ384J3VALR
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Incorporé | |
| Microcontrôleurs | |
| Mfr | NXP USA Inc. |
| Série | HCS12X |
| Paquet | Bande et bobine (TR) |
| Statut de produit | Actif |
| Digi-clé programmable | Non vérifié |
| Processeur de noyau | HCS12X |
| Capacité de mémoire | de 16 bits |
| Vitesse | 50MHz |
| Connectivité | CANbus, EBI/EMI, ² C, IrDA, SCI, SPI d'I |
| Périphériques | LVD, POR, PWM, WDT |
| Nombre d'entrée-sortie | 91 |
| Capacité de la mémoire de programme | 384KB (384K X 8) |
| Type de mémoire de programme | ÉCLAIR |
| Taille d'EEPROM | 4K X 8 |
| RAM Size | 24K X 8 |
| Tension - approvisionnement (Vcc/Vdd) | 1.72V | 5.5V |
| Convertisseurs de données | A/D 16x12b |
| Type d'oscillateur | Externe |
| Température de fonctionnement | -40°C | 105°C (VENTRES) |
| Montage du type | Bâti extérieur |
| Paquet/cas | 112-LQFP |
| Paquet de dispositif de fournisseur | 112-LQFP (20x20) |
| Nombre bas de produit | S912 |
CARACTÉRISTIQUES de S912XEQ384J3VALR
1. Options de BOÎTE :
Les versions avec 5 modules de BOÎTE auront CAN0, CAN1, CAN2, CAN3 et CAN4.
Les versions avec 4 modules de BOÎTE auront CAN0, CAN1, CAN2 l'andCAN4.
Les versions avec 3 modules de BOÎTE auront CAN0, CAN1 et CAN4.
Les versions avec 2 modules de BOÎTE auront CAN0 et CAN4.
Les versions avec 1 module de BOÎTE auront CAN0.
2. Options de SCI :
Les versions avec 8 modules de SCI auront SCI0, SCI1, SCI2, SCI3, SCI4, SCI5, SCI6 et SCI7.
Les versions avec 7 modules de SCI auront SCI0, SCI1, SCI2, SCI3, SCI4, SCI5, et SCI6.
Les versions avec 6 modules de SCI auront SCI0, SCI1, SCI2, SCI3, SCI4 et SCI5.
Les versions avec 5 modules de SCI auront SCI0, SCI1, SCI2, SCI3 et SCI4.
Les versions avec 4 modules de SCI auront SCI0, SCI1, SCI2 et SCI
Les versions avec 3 modules de SCI auront SCI0, SCI1 et SCI2.
Les versions avec 2 modules de SCI auront SCI0 et SCI1.
Les versions avec 1 module de SCI auront SCI0.
3. Options de SPI :
Les versions avec 3 modules de SPI auront SPI0, SPI1 et SPI2.
Les versions avec 2 modules de SPI auront SPI0 et SPI1.
Les versions avec des modules de 1 SPI auront SPI0.
4. IIC options :
Les versions avec 2 modules IIC auront IIC0 et IIC1.
Les versions avec 1 module IIC auront IIC0.
5. TIM disponible par l'intermédiaire du reroutage sur EP100, dispositifs EP768 80/112/144 option de pinout
6. L'A/D est le nombre de modules/de nombre total des canaux d'A/D.
7. L'entrée-sortie est la somme de ports capables à agir en tant qu'entrée numérique ou sortie. Pour des détails voyez « la disponibilité gauche par
Table d'option de paquet » dans la fiche technique de MCS12XE.
8. L'entrée-sortie est la somme de ports capables à agir en tant qu'entrée numérique ou sortie. Pour des détails voyez « la disponibilité gauche la table par de paquet option » dans la fiche technique de MCS12XE.
9. Peut seulement exécuter le code de RAM
Applications de S912XEQ384J3VALR
Dans cet exemple, le MC9S12XE met en application les caractéristiques d'une application typique de contrôleur de carrosserie. Le module se connecte par interface aux autobus principaux de BOÎTE distribués dans la voiture utilisant le module de la sur-puce MSCAN tandis que l'autobus de LIN communique avec des fonctions locales au contrôleur de corps. Dans les deux cas les fonctions de communication sont contrôlées par le XGATE indépendamment de l'unité centrale de traitement. Le MC9S12XE fournit des commandes directes de conducteurs de puissance pour des lumières et des pompes et la lecture des capteurs, utilisant la sur-puce PWM et des modules d'ATD. En conclusion, l'interface de SPI au récepteur de rf fournit l'interface au système d'accès distant de voiture.
Classifications environnementales et d'exportation de S912XEQ384J3VALR
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 3 (168 heures) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
