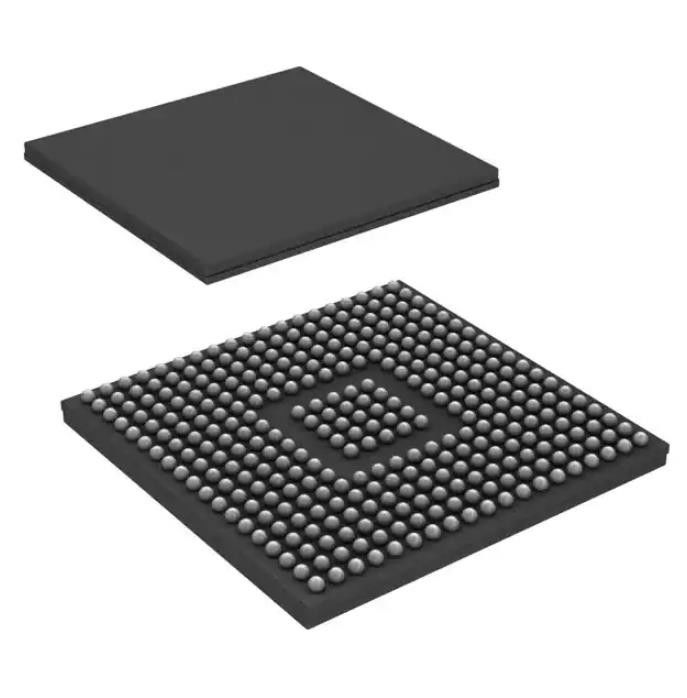

S5LS20216ASZWTQQ1 Microcontrôleur IC 16/32B 2 Mo FLASH 337NFBGA
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | S5LS20216ASZWTQQ1 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Mfr: | Texas Instruments | Série: | Des véhicules à moteur, AEC-Q100, Hercules™ TMS570 ARM® Cortex®-R |
|---|---|---|---|
| Paquet: | Plateau | Statut de produit: | Pas pour de nouvelles conceptions |
| Digi-clé programmable: | Non vérifié | Processeur de noyau: | ARM® Cortex®-R4F |
| Capacité de mémoire: | 16/32-Bit | Vitesse: | 160 MHz |
| Surligner: | S5LS20216ASZWTQQ1,337NFBGA Microcontrôleur IC,2 Mo Microcontrôleur IC |
||
Description de produit
S5LS20216ASZWTQQ1 Résistances de détection de courant Ic Mcu 16/32b 2mb Flash 337nfbga
ARM® Cortex®-R4F Automobile, AEC-Q100, Hercules™ TMS570 Circuit intégré de microcontrôleur ARM® Cortex®-R 16/32 bits 160 MHz 2 Mo (2M x 8) FLASH 337-NFBGA (16x16)
Spécifications deS5LS20216ASZWTQQ1
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Embarqué | |
| Microcontrôleurs | |
| Fabricant | Texas Instruments |
| Série | Automobile, AEC-Q100, Hercules™ TMS570 ARM® Cortex®-R |
| Emballer | Plateau |
| État du produit | Pas pour les nouveaux designs |
| Programmable Digi-Key | Non vérifié |
| Processeur central | ARM® Cortex®-R4F |
| Taille du noyau | 16/32 bits |
| Vitesse | 160 MHz |
| Connectivité | CANbus, EBI/EMI, LINbus, SCI, SPI, UART/USART |
| Périphériques | DMA, POR |
| Nombre d'E/S | 115 |
| Taille de la mémoire du programme | 2 Mo (2M x 8) |
| Type de mémoire programme | ÉCLAIR |
| Taille EEPROM | - |
| Taille de la RAM | 160K x 8 |
| Tension - Alimentation (Vcc/Vdd) | 1.35V ~ 1.65V |
| Convertisseurs de données | A/N 24x12b |
| Type d'oscillateur | Externe |
| Température de fonctionnement | -40°C ~ 125°C (TA) |
| Type de montage | Montage en surface |
| Paquet/caisse | 337-LFBGA |
| Ensemble d'appareils du fournisseur | 337-NFBGA (16x16) |
| Numéro de produit de base | S5LS20216 |
Les caractéristiques deS5LS20216ASZWTQQ1
• Qualité automobile haute performance
Microcontrôleur pour applications critiques pour la sécurité
- Deux processeurs fonctionnant en Lockstep
– ECC sur Flash et SRAM
– CPU et mémoire BIST (Built-In Self Test)
- Module de signalisation d'erreur (ESM) avec broche d'erreur
• Processeur RISC ARM® Cortex™-R4F 32 bits
– 1,6 DMIPS/MHz efficace avec pipeline à 8 étages
– Unité à virgule flottante avec simple/double précision
– Unité de protection de la mémoire (MPU)
– Architecture ouverte avec support tiers
• Caractéristiques de fonctionnement
– Horloge système jusqu'à 160 MHz
– Tension d'alimentation du noyau (VCC) : 1,5 V
– Tension d'alimentation E/S (VCCIO) : 3,3 V
• Mémoire intégrée
– Flash 1M-Byte ou 2M-Byte avec ECC
– 128K-Byte ou 160K-Byte RAM avec ECC
• Plusieurs interfaces de communication, y compris
FlexRay, CAN et LIN
• Minuterie NHET et 2x CAN 12 bits
• Interface de mémoire externe (EMIF)
- Données 16 bits, adresse 22 bits, sélection de 4 puces
• Architecture commune de plate-forme TMS470/570
– Carte mémoire cohérente dans toute la famille
- Minuterie du système d'exploitation d'interruption en temps réel (RTI)
– Module d'interruption vectoriel (VIM)
– Vérificateur de redondance cyclique (CRC, 2 canaux)
• Contrôleur d'accès direct à la mémoire (DMA)
– 32 requêtes DMA et 16 canaux/contrôle
Paquets
– Parité sur la mémoire de paquets de contrôle
– Unité de protection de mémoire dédiée (MPU)
• Verrouillage en phase à broche zéro modulé en fréquence
Module d'horloge basé sur la boucle (FMzPLL)
– Oscillateur et moniteur d'horloge PLL
• Jusqu'à 115 broches d'E/S périphériques
– 16 GIO dédiés - 8 avec interruptions externes
– Horloge externe programmable (ECLK)
Applications deS5LS20216ASZWTQQ1
Forfaits pris en charge
– Paquet plat quadruple à 144 broches (PGE) [Vert]
- Matrice de grille à billes à 337 broches (ZWT) [Vert]
• Ressources communautaires
– Communauté en ligne TI E2E™
Classifications environnementales et d'exportation deS5LS20216ASZWTQQ1
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH non affecté |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
