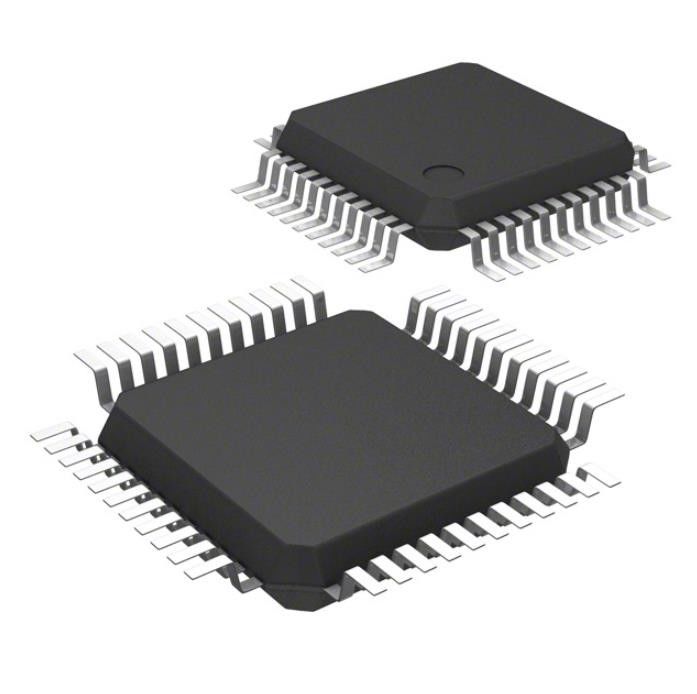

Condensateur à puce au tantale R5F100FJAFP # 50 Ic Mcu 16bit 256kb Flash 44lqfp

Technologie de consommation d'énergie ultra-faible

• VDD = tension d'alimentation unique de 1,6 à 5,5 V

• Mode ARRÊT

• Mode ARRÊT

• Mode SNOOZE

Cœur de processeur RL78

• Architecture CISC avec pipeline en 3 étapes

• Temps d'exécution d'instruction minimum : peut être modifié de haute vitesse (0,03125 μs : fonctionnement à 32 MHz avec oscillateur sur puce haute vitesse) à ultra-basse vitesse (30,5 μs : fonctionnement à 32,768 kHz avec horloge de sous-système)

• Espace d'adressage : 1 Mo

• Registres à usage général : (registre 8 bits × 8) × 4 banques

• RAM sur puce : 2 à 32 Ko

Mémoire flash codée

• Mémoire flash de code : 16 à 512 Ko

• Taille de bloc : 1 Ko

• Interdiction d'effacement et de réécriture de bloc (fonction de sécurité)

• Fonction de débogage sur puce

• Auto-programmation (avec fonction d'échange de démarrage/fonction de fenêtre de protection flash)

Mémoire flash de données

• Mémoire flash de données : 4 Ko à 8 Ko

• Opération en arrière-plan (BGO) : Des instructions peuvent être exécutées à partir de la mémoire programme tout en réécrivant la mémoire flash de données.

• Nombre de réécritures : 1 000 000 fois (TYP.)

• Tension de réécritures : VDD = 1,8 à 5,5 V

Oscillateur sur puce haute vitesse

• Sélectionnez parmi 32 MHz, 24 MHz, 16 MHz, 12 MHz, 8 MHz, 6 MHz, 4 MHz, 3 MHz, 2 MHz et 1 MHz

• Haute précision : +/- 1,0 % (VDD = 1,8 à 5,5 V, TA = -20 à +85°C)

Température ambiante de fonctionnement

• TA = -40 à +85°C (A : Applications grand public, D : Applications industrielles)

• TA = -40 à +105°C (G : Applications industrielles)

Gestion de l'alimentation et fonction de réinitialisation

• Circuit de réinitialisation de mise sous tension (POR) sur puce

• Détecteur de tension sur puce (LVD) (Sélectionner l'interruption et réinitialiser à partir de 14 niveaux) Contrôleur DMA (Accès direct à la mémoire)

• 2/4 canaux

• Nombre d'horloges lors du transfert entre SFR 8/16 bits et RAM interne : 2 horloges Multiplicateur et diviseur/multiplicateur-accumulateur

• 16 bits × 16 bits = 32 bits (non signé ou signé)

• 32 bits ÷ 32 bits = 32 bits (sans signe)

• 16 bits × 16 bits + 32 bits = 32 bits (non signé ou signé)

Interface série

• SPI simplifié (CSI Note 1) : 2 à 8 canaux

• UART/UART (prise en charge du bus LIN) : 2 à 4 canaux

• Communication I2C/I2C simplifiée : 3 à 10 voies

Minuteur

• Minuterie 16 bits : 8 à 16 canaux

• Intervalle de temps 12 bits : 1 canal

• Horloge en temps réel : 1 canal (calendrier sur 99 ans, fonction d'alarme et fonction de correction d'horloge)

• Minuterie de chien de garde : convertisseur A/N à 1 canal (fonctionnant avec l'oscillateur dédié à basse vitesse sur puce)

• Convertisseur A/N de résolution 8/10 bits (VDD = 1,6 à 5,5 V)

• Entrée analogique : 6 à 26 canaux

• Tension de référence interne (1,45 V) et température

capteur Remarque 2

Port E/S

• Port d'E/S : 16 à 120 (E/S à drain ouvert N-ch [tension de tenue de 6 V] : 0 à 4, E/S à drain ouvert N-ch [tension de tenue VDD Note 3/tenue EVDD

tension Note 4] : 5 à 25)

• Peut être réglé sur drain ouvert N-ch, tampon d'entrée TTL et résistance pull-up sur puce

• Interface de potentiel différente : peut se connecter à un appareil 1,8/2,5/3 V

• Fonction d'interruption de clé sur puce

• Contrôleur de sortie d'horloge/buzzer sur puce

Autres

• Circuit de correction BCD (décimal codé binaire) sur puce Remarques 1. Bien que la fonction CSI soit généralement appelée SPI, elle est également appelée CSI dans ce produit, elle est donc désignée comme telle dans ce manuel.

2. Peut être sélectionné uniquement en mode HS (principal à grande vitesse)

3. Produits avec 20 à 52 broches

4. Produits avec 64 à 128 broches
