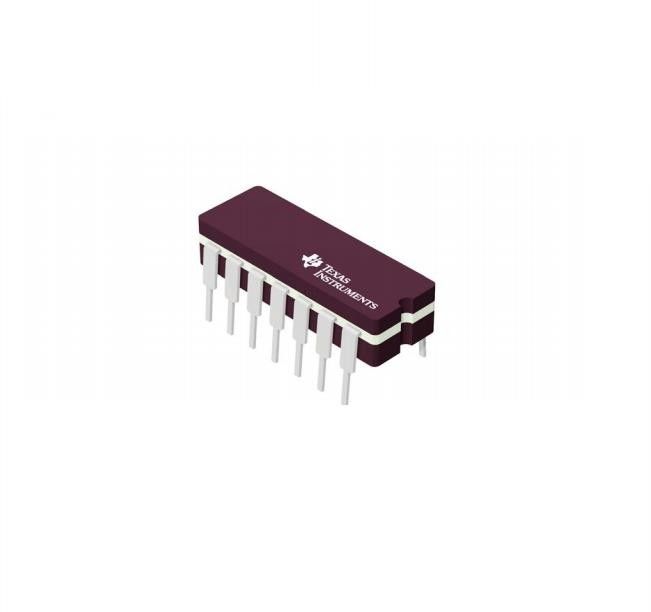

La logique programmable MILITAIRE ébrèche 4CH 2 A ENTRÉ 3V DANS 1 CD4001BF3A
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | CD4001BF3A |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Modèle: | JM38510/50404BRA | Paquet: | le volume |
|---|---|---|---|
| Mfg: | TI | La température: | -55°C | 125°C |
| Statut de produit: | Actif | ||
| Surligner: | Puces de logique programmables MILITAIRES,Puces de logique 4CH programmables,CD4001BF3A |
||
Description de produit
Circuit intégré MILITAIRE IC Chip Logic 4-CH, 2-INPUT 3-V de CD4001BF3A à 1
NI la Manche 14-CDIP d'IC 4 de porte
Caractéristiques de CD4001BF3A
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Logique | |
| Portes et inverseurs | |
| Mfr | Texas Instruments |
| Série | - |
| Paquet | Tube |
| Statut de produit | Actif |
| Type de logique | NI porte |
| Nombre de circuits | 4 |
| Nombre d'entrées | 2 |
| Caractéristiques | - |
| Tension - approvisionnement | 3V | 18V |
| Actuel - tranquille (maximum) | µA 5 |
| Actuel - sortie haute, bas | 6.8mA, 6.8mA |
| Niveau de logique d'entrée - le bas | 1.5V | 4V |
| Niveau de logique d'entrée - élevé | 3.5V | 11V |
| Max Propagation Delay @ V, CL maximum | 90ns @ 15V, 50pF |
| Température de fonctionnement | -55°C | 125°C |
| Montage du type | Par le trou |
| Paquet de dispositif de fournisseur | 14-CDIP |
| Paquet/cas | 14-CDIP (0,300", 7.62mm) |
Caractéristiques de CD4001BF3A
■Retard de propagation time=60 NS (type.) à CL=50pF, VDD=10V
■Entrées et sorties protégées
■Caractéristiques de sortie mmetrical sy normalisées
■100% testedformaximumquiescentcurrentat201 5-V.10-V, et estimations 15-V paramétriques
■Courant d'entrée maximum de 1μA à 18V sur la pleine gamme de la paquet-température ; Na 100 à 18 V et 25°c
marge de #Noise (sur la température ambiante de paquet complet) :
1Vat VDD=5V 2Vat VDD=10V 2.5VatVDD-15V
■Répond à toutes les exigences de la norme expérimentale No.13B de JEDEC, « le forDescriptionof standard « B » SeriesCMOSDevices » de Specltications
ESTIMATIONS MAXIMUM, valeurs d'Absolu-maximum de CD4001BF3A
GAMME DE C.C SUPPLY-VOLTAGE. (VDD)
Refarancad de tensions au terminal de Vss) : - 0.5V to+20V
CHAÎNE de NPUTvoLTAGE, TOUTES LES ENTRÉES : - 0.5V à VDD +05V
DCINPUTCuARENT, AY ONEINPUT : ±10mA
DISSIPATION DE PUISSANCE PAR PAQUET (PALLADIUM)
ForTA=-559Clo+100°C, 500mW
ForTA=+100C lo125°C, lo 200mw de Drnte Lineartys 12mwW/C
DISSIPATION DE DISPOSITIF PAR TRANSISTOR DE SORTIE
FORTA=FULLPACKAGE-TEMPERATURERANGE (TOUT LE paquet Typee) : 100mW
AVANCE TEMPERATUAE (PENDANT LA SOUDURE) :
Au fromcase de pouce ±1/32 de la distance 1/16 (1.59±0.79mm) pour 10s +265°C maximum
Classifications environnementales et d'exportation de CD4001BF3A
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | Non applicable |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
