NVMFWS015N10MCLT1G PTNG 100V LL NCH SO-8FL MOUILLABLE
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | NVMFWS015N10MCLT1G |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Statut de produit: | Actif | Type de FET: | N-canal |
|---|---|---|---|
| Technologie: | Transistor MOSFET (oxyde de métal) | Vidangez à la tension de source (Vdss): | 100 V |
| Actuel - drain continu (identification) @ 25°C: | 10.5A (merci), 54A (comité technique) | Tension d'entraînement (Max Rds On, Min Rds On): | 4.5V, 10V |
| Le RDS sur (maximum) @ l'identification, Vgs: | 12.2mOhm @ 14A, 10V | Identification de Vgs (Th) (maximum) @: | 3V @ 77µA |
| Mettre en évidence: | NVMFWS015N10MCLT1G,PTNG 100V LL NCH,100V LL NCH SO-8FL |
||
Description de produit
NVMFWS015N10MCLT1G Condensateur à puce au tantale Ptng 100v Ll Nch So-8fl mouillable

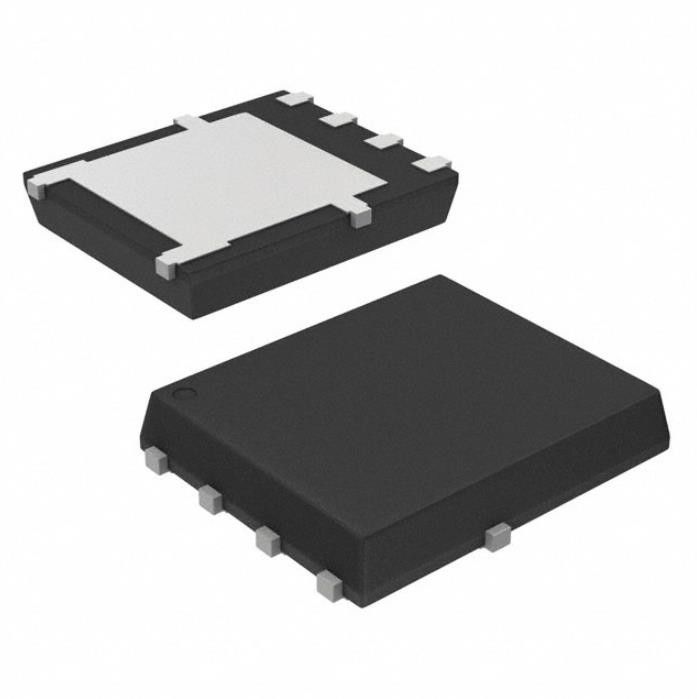

Canal N 100 V 10,5 A (Ta), 54 A (Tc) 3 W (Ta), 79 W (Tc) Montage en surface 5-DFN (5x6) (8-SOFL)
Spécifications deNVMFWS015N10MCLT1G
| TAPER | DESCRIPTION |
| Catégorie | Transistors |
| FET, MOSFET | |
| Fabricant | onsemi |
| Série | Automobile, AEC-Q101 |
| État du produit | Actif |
| Type FET | Canal N |
| Technologie | MOSFET (oxyde métallique) |
| Tension drain à source (Vdss) | 100V |
| Courant - Vidange continue (Id) @ 25°C | 10.5A (Ta), 54A (Tc) |
| Tension d'entraînement (Max Rds activé, Min Rds activé) | 4.5V, 10V |
| Rds On (Max) @ Id, Vgs | 12,2 mOhms à 14 A, 10 V |
| Vgs(th) (Max) @ Id | 3V @ 77µA |
| Charge de porte (Qg) (Max) @ Vgs | 19 nC à 10 V |
| Vg (Max) | ±20V |
| Capacité d'entrée (Ciss) (Max) @ Vds | 1338 pF à 50 V |
| Fonction FET | - |
| Dissipation de puissance (maximale) | 3W (Ta), 79W (Tc) |
| Température de fonctionnement | -55°C ~ 175°C (TJ) |
| Type de montage | Montage en surface |
| Ensemble d'appareils du fournisseur | 5-DFN (5x6) (8-SOFL) |
| Paquet/caisse | 8-PowerTDFN, 5 fils |
Les caractéristiques deNVMFWS015N10MCLT1G
• Faible encombrement (5 x 6 mm) pour une conception compacte
• Faible RDS(on) pour minimiser les pertes de conduction
• Faible QG et capacité pour minimiser les pertes de conducteur
• NVMFWS015N10MCL - Option de flanc mouillable pour une inspection optique améliorée
Applications deNVMFWS015N10MCLT1G
1. L'ensemble de l'environnement d'application a un impact sur les valeurs de résistance thermique indiquées
et ils ne sont pas des constantes et ne sont valables que pour les conditions particulières notées.
2. Montage en surface sur carte FR4 à l'aide d'un câble de 650 mm2, 2 oz.Coussinet en cuivre.
3. Le courant maximal pour les impulsions d'une durée de 1 seconde est plus élevé mais dépend de la durée de l'impulsion et du rapport cyclique.
Classifications environnementales et d'exportation deNVMFWS015N10MCLT1G
| ATTRIBUT | DESCRIPTION |
| Niveau de sensibilité à l'humidité (MSL) | 1 (Illimité) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
