R5F100FGAFP#50 tantale Chip Capacitor Ic Mcu 16bit 128kb 44lqfp instantané
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | R5F100FGAFP#50 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Statut de produit: | Actif | Digi-clé programmable: | Non vérifié |
|---|---|---|---|
| Processeur de noyau: | RL78 | Capacité de mémoire: | de 16 bits |
| Vitesse: | 32MHz | Connectivité: | CSI, ² C, LINbus, UART/USART d'I |
| Périphériques: | DMA, LVD, POR, PWM, WDT | Nombre d'entrée-sortie: | 31 |
Description de produit

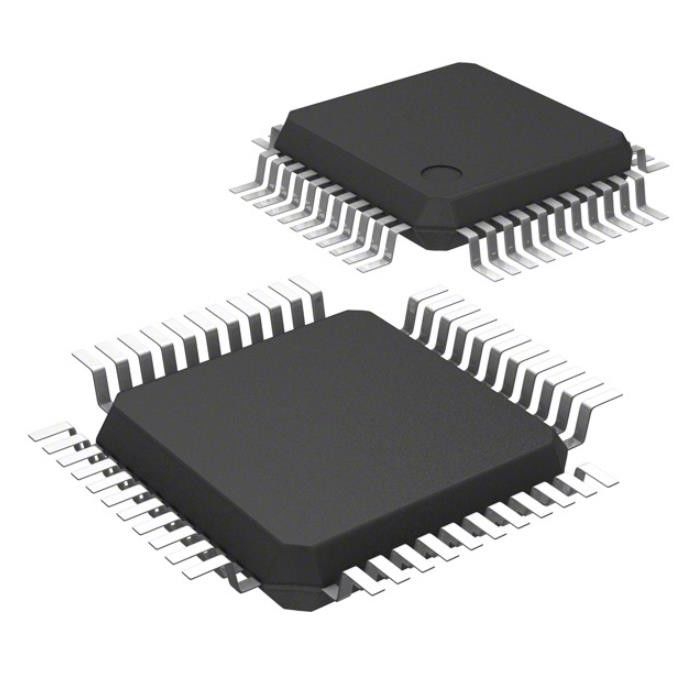

Microcontrôleur IC 32MHz de 16 bits 128KB (128K X 8) 44-LQFP INSTANTANÉ (10x10) de RL78 RL78/G13
Caractéristiques de R5F100FGAFP#50
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Incorporé | |
| Microcontrôleurs | |
| Mfr | L'électronique Amérique inc. de Renesas |
| Série | RL78/G13 |
| Paquet | Bande et bobine (TR) |
| Coupez la bande (les CT) | |
| Digi-Reel® | |
| Statut de produit | Actif |
| Digi-clé programmable | Non vérifié |
| Processeur de noyau | RL78 |
| Capacité de mémoire | de 16 bits |
| Vitesse | 32MHz |
| Connectivité | CSI, ² C, LINbus, UART/USART d'I |
| Périphériques | DMA, LVD, POR, PWM, WDT |
| Nombre d'entrée-sortie | 31 |
| Capacité de la mémoire de programme | 128KB (128K X 8) |
| Type de mémoire de programme | ÉCLAIR |
| Taille d'EEPROM | 8K X 8 |
| RAM Size | 12K X 8 |
| Tension - approvisionnement (Vcc/Vdd) | 1.6V | 5.5V |
| Convertisseurs de données | A/D 10x8/10b |
| Type d'oscillateur | Interne |
| Température de fonctionnement | -40°C | 85°C (VENTRES) |
| Montage du type | Bâti extérieur |
| Paquet/cas | 44-LQFP |
| Paquet de dispositif de fournisseur | 44-LQFP (10x10) |
| Nombre bas de produit | R5F100 |
CARACTÉRISTIQUES de R5F100FGAFP#50
Technologie très réduite de puissance
• VDD = tension d'alimentation électrique simple de 1,6 à 5,5 V
• Mode de HALTE
• Mode d'ARRÊT
• Mode de PETIT SOMME
Noyau de l'unité centrale de traitement RL78
• Architecture de CISC avec la canalisation de 3 étapes
• Temps d'exécution d'instruction minimum : Peut être la grande vitesse de changedfrom (0,03125 μs : @ oscillateur ultra-rapide de sur-puce d'operationwith de 32 mégahertz) à la vitesse très réduite (30,5 μs : @ opération de 32,768 kilohertz avec le subsystemclock)
• Espace d'adressage : 1 MB
• Registres polyvalents : (banques à 8 bits de × 4 de × de registre 8)
• Sur-puce RAM : 2 à 32 KBs
Mémoire instantanée de code
• Mémoire instantanée de code : 16 à 512 KBs
• Longueur de bloc : 1 KB
• Interdiction d'effacement et de la réécriture de bloc (securityfunction)
• la Sur-puce corrigent la fonction
• Auto-programmation (avec la fonction d'échange de botte/fonction instantanée de shieldwindow)
Mémoire instantanée de données
• Mémoire instantanée de données : 4 KBs à 8 KBs
• Fonctionnement au sol arrière (BGO) : Les instructions peuvent beexecuted de la mémoire de programme tout en récrivant la mémoire instantanée de thedata.
• Nombre de réécritures : 1 000 000 fois (TYPE.)
• Tension des réécritures : VDD = 1,8 à 5,5 V
Oscillateur ultra-rapide de sur-puce
• Choisissez parmi 32 mégahertz, 24 mégahertz, 16 mégahertz, 12 mégahertz, 8 mégahertz, 6 mégahertz, 4 mégahertz, 3 mégahertz, 2 mégahertz, et 1 mégahertz
• De grande précision : +/- température ambiante fonctionnante de 1.0 % (VDD = 1,8 à 5,5 V, VENTRES = -20 à +85°C)
• VENTRES = -40 à +85°C (A : Applications du consommateur, D : Applications industrielles)
• VENTRES = -40 à +105°C (G : Applications industrielles)
Gestion de puissance et fonction de remise
• circuit de la puissance-sur-remise de Sur-puce (POR)
• détecteur de tension de Sur-puce (LVD) (interruption et remise choisies de 14 niveaux)
Contrôleur de DMA (accès mémoire direct)
• 2/4 de canaux
• Nombre d'horloges pendant le transfert entre 8/16-bit SFR et RAM interne : 2 horloges
Applications de R5F100FGAFP#50
Classifications environnementales et d'exportation de R5F100FGAFP#50
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 3 (168 heures) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
