M4A5-128/64-7VNC Téléviseurs Diode Smd M4a5-128/64-7vnc 220-1831-Nd
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | M4A5-128/64-7VNC |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Série: | ispMACH® 4A | Paquet: | Plateau |
|---|---|---|---|
| Statut de produit: | Pas pour de nouvelles conceptions | Digi-clé programmable: | Non vérifié |
| Type programmable: | Dans le système programmable | Tpd de temps de retard (1) maximum: | 7,5 NS |
| Approvisionnement de tension - interne: | 4.75V | 5.25V | Nombre de Macrocells: | 128 |
Description de produit
M4A5-128/64-7VNC Téléviseurs Diode Smd M4a5-128/64-7vnc 220-1831-Nd

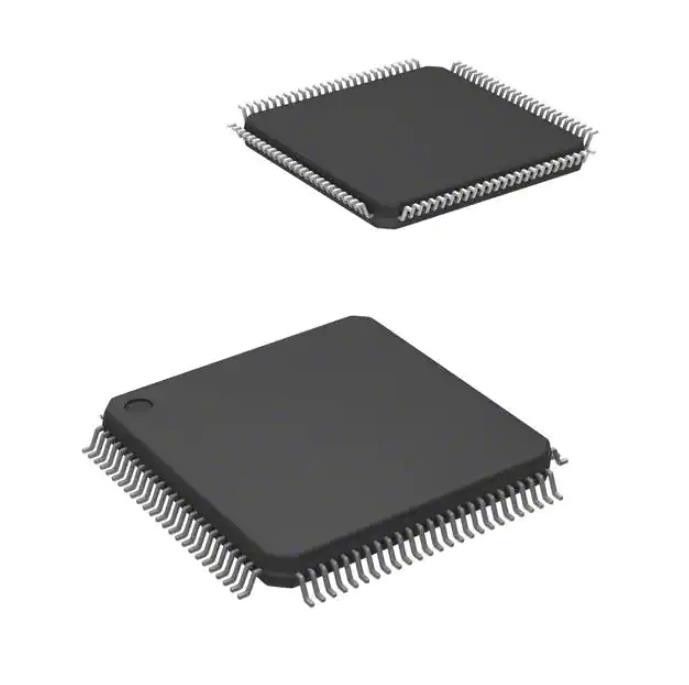

Circuit intégré CPLD 128MC 7.5NS 100TQFP
Spécifications deM4A5-128/64-7VNC
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Embarqué | |
| CPLD (Complex Programmable Logic Devices) | |
| Fabricant | Lattice Semiconductor Corporation |
| Série | ispMACH® 4A |
| Emballer | Plateau |
| État du produit | Pas pour les nouveaux designs |
| Programmable Digi-Key | Non vérifié |
| Type programmable | Programmable dans le système |
| Temps de retard tpd(1) Max | 7,5 ns |
| Alimentation en tension - Interne | 4.75V ~ 5.25V |
| Nombre de macrocellules | 128 |
| Nombre d'E/S | 64 |
| Température de fonctionnement | 0°C ~ 70°C (TA) |
| Type de montage | Montage en surface |
| Paquet/caisse | 100-LQFP |
| Ensemble d'appareils du fournisseur | 100-TQFP (14x14) |
| Numéro de produit de base | M4A5-128 |
Les caractéristiques deM4A5-128/64-7VNC
◆ Familles CPLD E2 CMOS 3,3 V et 5 V hautes performances
◆ Architecture flexible pour des conceptions logiques rapides
— Excellente fonction First-Time-FitTM et remise en état
— Performances SpeedLockingTM pour un timing fixe garanti
— Matrices de commutation centrale, d'entrée et de sortie pour une acheminabilité à 100 % et une rétention de brochage à 100 %
◆ Haute vitesse
— 5.0ns tPD Commercial et 7.5ns tPD Industriel
— 182 MHz fCNT
◆ 32 à 512 macrocellules ;32 à 768 registres
◆ 44 à 388 broches dans les packages PLCC, PQFP, TQFP, BGA, fpBGA et caBGA
◆ Architecture flexible pour un large éventail de styles de conception
— Registres et verrous D/T
— Mode synchrone ou asynchrone
— Registres d'entrée dédiés
— Polarité programmable
- Réinitialiser / permuter les préréglages
◆ Fonctionnalités avancées pour une intégration facile du système
— Opérations conformes 3.3-V & 5-V JEDEC
— Conformité JTAG (IEEE 1149.1) pour les tests de balayage périphérique
— Programmation en système JTAG 3,3 V et 5 V
— Conforme PCI (-5/-55/-6/-65/-7/-10/-12 niveaux de vitesse)
— Sûr pour les conceptions de systèmes à tension d'alimentation mixte
— Entrées et E/S programmables pull-up ou Bus-FriendlyTM
— Connexion à chaud
— Embout de sécurité programmable
— Contrôle individuel de la vitesse de balayage de la sortie
◆ Le processus CMOS E2 avancé fournit des solutions performantes et économiques
◆ Options d'emballage sans plomb
ApplicationsdeM4A5-128/64-7VNC
◆ Tableau produit-terme
◆ Alloueur logique
◆ Macrocellules
◆ Matrice de commutation de sortie
◆ Cellules E/S
◆ Matrice de commutation d'entrée
◆ Générateur d'horloge
Classifications environnementales et d'exportation deM4A5-128/64-7VNC
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
