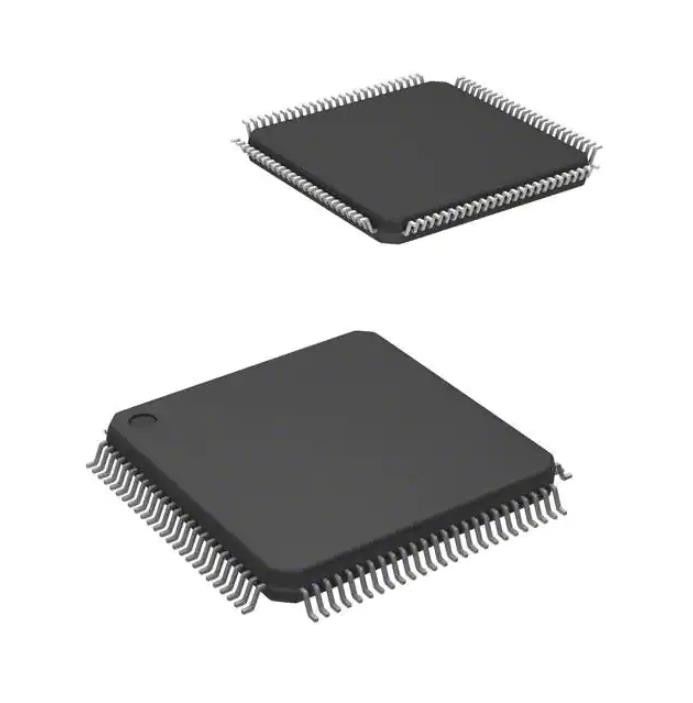

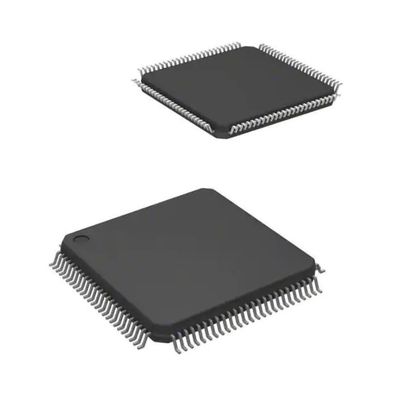

LPC54606J512BD100E Téléviseurs Diode Smd IC Mcu 32bit 512kb Flash 100lqfp
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | LPC54606J512BD100E |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Nombre d'entrée-sortie: | 64 | Capacité de la mémoire de programme: | 512KB (512K X 8) |
|---|---|---|---|
| Type de mémoire de programme: | ÉCLAIR | Taille d'EEPROM: | 16K X 8 |
| RAM Size: | 200K X 8 | Tension - approvisionnement (Vcc/Vdd): | 1.71V | 3.6V |
| Convertisseurs de données: | A/D 12x12b | Type d'oscillateur: | Interne |
Description de produit
Circuit intégré de microcontrôleur ARM® Cortex®-M4 LPC546xx 32 bits monocœur 180 MHz 512 Ko (512 K x 8) FLASH 100-LQFP (14 x 14)
Spécifications deLPC54606J512BD100E
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Embarqué | |
| Microcontrôleurs | |
| Fabricant | NXP USA Inc. |
| Série | LPC546xx |
| Emballer | Plateau |
| État du produit | Actif |
| Programmable Digi-Key | Non vérifié |
| Processeur central | ARM® Cortex®-M4 |
| Taille du noyau | Cœur unique 32 bits |
| Vitesse | 180 MHz |
| Connectivité | CANbus, Ethernet, I²C, SPI, UART/USART, USB |
| Périphériques | Détection/réinitialisation de la baisse de tension, DMA, I²S, POR, PWM, WDT |
| Nombre d'E/S | 64 |
| Taille de la mémoire du programme | 512 Ko (512 Ko x 8) |
| Type de mémoire programme | ÉCLAIR |
| Taille EEPROM | 16K x 8 |
| Taille de la RAM | 200K x 8 |
| Tension - Alimentation (Vcc/Vdd) | 1.71V ~ 3.6V |
| Convertisseurs de données | A/N 12x12b |
| Type d'oscillateur | Interne |
| Température de fonctionnement | -40°C ~ 105°C (AT) |
| Type de montage | Montage en surface |
| Paquet/caisse | 100-LQFP |
| Ensemble d'appareils du fournisseur | 100-LQFP (14x14) |
| Numéro de produit de base | LPC54606 |
Les caractéristiques deLPC54606J512BD100E
• Cœur ARM Cortex-M4 (version r0p1) :
• Processeur ARM Cortex-M4, fonctionnant à une fréquence allant jusqu'à 220 MHz.
• Les dispositifs LPC5460x/61x fonctionnent à des fréquences CPU allant jusqu'à 180 MHz.Le dispositif LPC54628 fonctionne à des fréquences CPU allant jusqu'à 220 MHz.
• Unité à virgule flottante (FPU) et unité de protection de la mémoire (MPU).
• Contrôleur d'interruption vectoriel imbriqué intégré ARM Cortex-M4 (NVIC).
• Entrée d'interruption non masquable (NMI) avec un
sélection des sources.
• Serial Wire Debug (SWD) avec six points d'arrêt d'instruction, deux comparateurs littéraux et quatre points de surveillance.Comprend une sortie filaire série et une trace ETM pour des capacités de débogage améliorées, ainsi qu'un compteur d'horodatage de débogage.
• Minuterie système
ApplicationsdeLPC54606J512BD100E
• Alimentation simple 1,71 V à 3,6 V.
• Réinitialisation à la mise sous tension (POR).
• Brown-Out Detect (BOD) avec des seuils séparés pour l'interruption et la réinitialisation forcée.
• Balayage des limites JTAG pris en charge.
• Numéro de série unique de l'appareil sur 128 bits pour l'identification.
• Plage de température de fonctionnement ?40 °C à +105 °C.
• Disponible en boîtiers TFBGA180, TFBGA100, LQFP208 et LQFP100.
Classifications environnementales et d'exportation deLPC54606J512BD100E
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH non affecté |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
