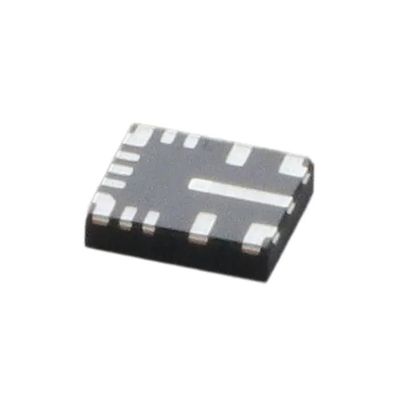

LMQ61460AASRJRR Tvs Diode Smd Industrial 3-V à 36-V, 6-A, Faible 296-Lmq61460aasrjrrct-Nd
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | LMQ61460AASRJRR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Topologie: | Mâle | Type de sortie: | réglable |
|---|---|---|---|
| Nombre de sorties: | 1 | Tension - entrée (minute): | 3V |
| Tension - entrée (maximum): | 36V | Tension - sortie (minute/fixe): | 1V |
| Tension - sortie (maximum): | 34.2V | Actuel - sortie: | 6A |
Description de produit
LMQ61460AASRJRR Tvs Diode Smd Industrial 3-V à 36-V, 6-A, Faible 296-Lmq61460aasrjrrct-Nd
Buck Régulateur à découpage IC Positif Réglable 1V 1 Sortie 6A 14-VFQFN
Spécifications deLMQ61460AASRJRR
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'alimentation (PMIC) | |
| Régulateurs de tension - Régulateurs à découpage DC DC | |
| Fabricant | Texas Instruments |
| Série | Automobile, AEC-Q100 |
| Emballer | Bande et bobine (TR) |
| Bande coupée (CT) | |
| Digi-Reel® | |
| État du produit | Actif |
| Fonction | Abaissement |
| Configuration de sortie | Positif |
| Topologie | mâle |
| Le type de sortie | Ajustable |
| Nombre de sorties | 1 |
| Tension - Entrée (Min) | 3V |
| Tension - Entrée (Max) | 36V |
| Tension - Sortie (Min/Fixe) | 1V |
| Tension - Sortie (Max) | 34.2V |
| Courant - Sortie | 6A |
| Fréquence - Commutation | 200 kHz ~ 2,2 MHz |
| Redresseur synchrone | Oui |
| Température de fonctionnement | -40°C ~ 150°C (TJ) |
| Type de montage | Montage en surface, flanc mouillable |
| Paquet/caisse | 14-VFQFN |
| Ensemble d'appareils du fournisseur | 14-VQFN-HR (4x3.5) |
| Numéro de produit de base | LMQ61460 |
Les caractéristiques deLMQ61460AASRJRR
• Capable de sécurité fonctionnelle
– Documentation disponible pour faciliter la conception du système de sécurité fonctionnelle
• Optimisé pour les exigences EMI ultra-faibles
- Le package Hotrod ™ minimise la sonnerie du nœud de commutation
- Les condensateurs de dérivation internes réduisent les EMI
- Le chemin d'entrée parallèle minimise l'inductance parasite
– Le spectre étalé réduit les émissions de pointe
– Temps de montée du nœud de commutation réglable
• Conçu pour les applications robustes
– Prend en charge les transitoires 42 V
– Chute de 0,4 V avec une charge de 4 A (typique)
• Conversion de puissance à haut rendement à toutes les charges
– Courant à vide de 7 µA à 13,5 VIN, 3,3 VOUT
– Efficacité PFM de 90 % à 1 mA, 13,5 VIN, 5 VOUT
– Faible résistance MOSFET ON
• RDS_ON_HS = 41 mΩ (typique)
• RDS_ON_LS = 21 mΩ (typique)
• Option de polarisation externe pour une efficacité améliorée
• Broche compatible avec :
– LM61460 (36V, 6A)
• Utilisez le module TPSM63606 pour une mise sur le marché plus rapide
ApplicationsdeLMQ61460AASRJRR
• USB de type C
• Robot industriel : carte CPU
• PC industriel : ordinateur monocarte
• Instrumentation de test et de mesure
• Applications d'abaissement de VIN larges à usage général
Classifications environnementales et d'exportation deLMQ61460AASRJRR
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 2 (1 an) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
