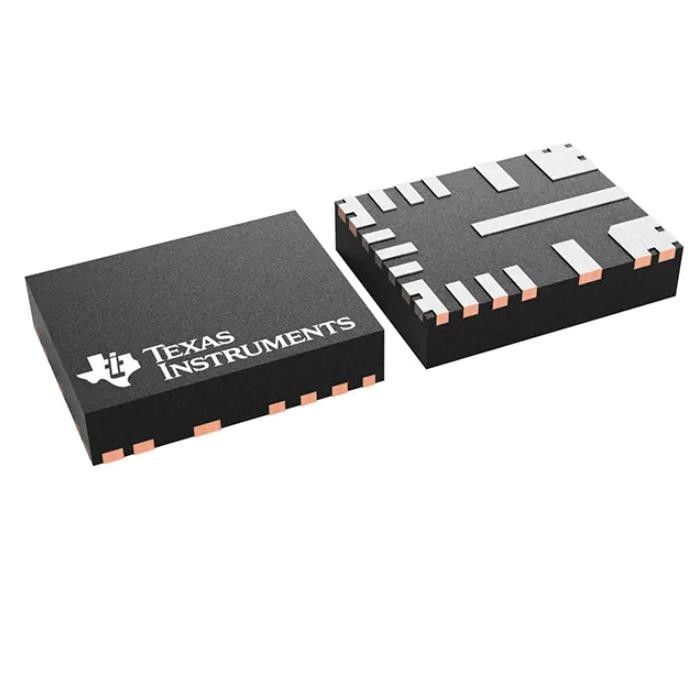

LM61480RPHR Téléviseurs Diode Smd 296-LM61480RPHRTR-ND IC REG BUCK ADJ 8A 16VQFN
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | LM61480RPHR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Statut de produit: | Actif | Fonction: | Dévolteur |
|---|---|---|---|
| Configuration de sortie: | Positif | Topologie: | Mâle |
| Type de sortie: | réglable | Nombre de sorties: | 1 |
| Tension - entrée (minute): | 3V | Tension - entrée (maximum): | 36V |
Description de produit
LM61480RPHR Téléviseurs Diode Smd 296-LM61480RPHRTR-ND IC REG BUCK ADJ 8A 16VQFN
Buck Régulateur à découpage IC Positif Réglable 1V 1 Sortie 8A 16-PowerVFQFN
Spécifications de LM61480RPHR
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'alimentation (PMIC) | |
| Régulateurs de tension - Régulateurs à découpage DC DC | |
| Fabricant | Texas Instruments |
| Série | - |
| Emballer | Bande et bobine (TR) |
| Bande coupée (CT) | |
| Digi-Reel® | |
| État du produit | Actif |
| Fonction | Abaissement |
| Configuration de sortie | Positif |
| Topologie | mâle |
| Le type de sortie | Ajustable |
| Nombre de sorties | 1 |
| Tension - Entrée (Min) | 3V |
| Tension - Entrée (Max) | 36V |
| Tension - Sortie (Min/Fixe) | 1V |
| Tension - Sortie (Max) | 34.2V |
| Courant - Sortie | 8A |
| Fréquence - Commutation | 400 kHz, 2,2 MHz, 200 kHz ~ 2,2 MHz |
| Redresseur synchrone | Non |
| Température de fonctionnement | -40°C ~ 150°C (TJ) |
| Type de montage | Montage en surface |
| Paquet/caisse | 16-PowerVFQFN |
| Ensemble d'appareils du fournisseur | 16-VQFN-HR (4,5x3,5) |
Les caractéristiques deLM61480RPHR
• Capable de sécurité fonctionnelle
– Documentation disponible pour faciliter la conception du système de sécurité fonctionnelle
• Plage de tension d'entrée de 3 V à 36 V
• Sortie RESET avec filtre et déclenchement retardé
• Conçu pour une faible EMI :
– EVM conforme CISPR 11/32 classe B
– Spectre étalé configurable par broche
– Temps de montée du nœud SW réglable
– Fonctionnement au-dessus et au-dessous de la bande AM : broche configurable à 400 kHz et 2,2 MHz fixes ou réglable de 200 kHz à 2,2 MHz
– Brochage symétrique à faible EMI
- Le mode de charge légère est configurable par broche pour une fréquence constante ou une modulation de fréquence d'impulsion (PFM)
• Solution haute efficacité
– Efficacité à 95 % pour une charge de 8 A
– Courant d'entrée de 5 µA sans charge en mode automatique
– Courant d'arrêt <1-µA (typique)
• Haute densité de puissance
– Compensation intégrée, démarrage progressif, limite de courant, arrêt thermique et UVLO
- Boîtier QFN à flanc mouillable de 4,5 mm × 3,5 mm
ApplicationsdeLM61480RPHR
• Transport industriel
• Avionique
• PC industriel
• API, DCS et PAC
• Équipement de test de semi-conducteurs
Classifications environnementales et d'exportation deLM61480RPHR
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | N'est pas applicable |
| Niveau de sensibilité à l'humidité (MSL) | 2 (1 an) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
