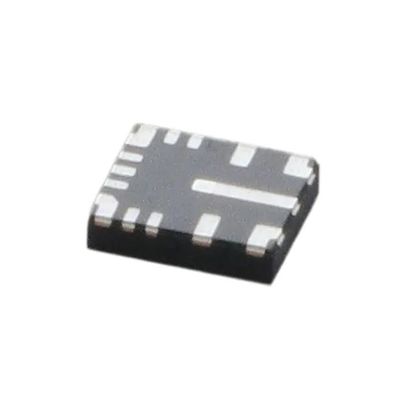

LM61460AASQRJRRQ1 Tvs Diode Smd 296-Lm61460aasqrjrrq1tr-Nd Lm61460aas Matériel de production
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | LM61460AASQRJRRQ1 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Statut de produit: | Actif | Fonction: | Dévolteur |
|---|---|---|---|
| Configuration de sortie: | Positif | Topologie: | Mâle |
| Type de sortie: | réglable | Nombre de sorties: | 1 |
| Tension - entrée (minute): | 3V | Tension - entrée (maximum): | 36V |
Description de produit
LM61460AASQRJRRQ1 Tvs Diode Smd 296-Lm61460aasqrjrrq1tr-Nd Lm61460aas Matériel de Production
Buck Régulateur à découpage IC Positif Réglable 1V 1 Sortie 6A 14-VFQFN
Spécifications de LM61460AASQRJRRQ1
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'alimentation (PMIC) | |
| Régulateurs de tension - Régulateurs à découpage DC DC | |
| Fabricant | Texas Instruments |
| Série | Automobile, AEC-Q100 |
| Emballer | Bande et bobine (TR) |
| Bande coupée (CT) | |
| Digi-Reel® | |
| État du produit | Actif |
| Fonction | Abaissement |
| Configuration de sortie | Positif |
| Topologie | mâle |
| Le type de sortie | Ajustable |
| Nombre de sorties | 1 |
| Tension - Entrée (Min) | 3V |
| Tension - Entrée (Max) | 36V |
| Tension - Sortie (Min/Fixe) | 1V |
| Tension - Sortie (Max) | 34.2V |
| Courant - Sortie | 6A |
| Fréquence - Commutation | 200kHz ~ 2MHz |
| Redresseur synchrone | Oui |
| Température de fonctionnement | -40°C ~ 150°C (TJ) |
| Type de montage | Montage en surface, flanc mouillable |
| Paquet/caisse | 14-VFQFN |
| Ensemble d'appareils du fournisseur | 14-VQFN-HR (4x3.5) |
| Numéro de produit de base | LM61460 |
Les caractéristiques deLM61460AASQRJRRQ1
• AEC-Q100 qualifié pour les applications automobiles
– Niveau de température 1 : –40°C à +150°C, TJ
• Capable de sécurité fonctionnelle
– Documentation disponible pour faciliter la conception du système de sécurité fonctionnelle
• Optimisé pour les exigences EMI ultra faibles
- Le package Hotrod ™ et le chemin d'entrée parallèle minimisent la sonnerie du nœud de commutation
– Le spectre étalé réduit les émissions de pointe
– Temps de montée du nœud SW réglable
• Conçu pour les applications automobiles
– Prend en charge le vidage de charge automobile 42 V
– Précision de régulation de la sortie totale de ±1 %
– VOUT réglable de 1 V à 95% de VIN
– Chute de 0,4 V avec une charge de 4 A (typique)
• Conversion de puissance à haut rendement à toutes les charges
– Courant à vide de 7 µA à 13,5 VIN, 3,3 VOUT
– Efficacité PFM de 83 % à 1 mA, 13,5 VIN, 5 VOUT
– Option de polarisation externe pour une efficacité améliorée
• Convient aux alimentations évolutives
– Broche compatible avec :
• LM61440-Q1 (36 V, 4 A, fSW réglable)
• LM62440-Q1 (36 V, 4 A, fSW fixe)
• LMQ61460-Q1 (36 V, 6 A, bouchons internes)
ApplicationsdeLM61460AASQRJRRQ1
• Système d'infodivertissement automobile et cluster : unité principale, concentrateur multimédia, chargeur USB, écran
• ADAS automobile et électronique de carrosserie
Classifications environnementales et d'exportation deLM61460AASQRJRRQ1
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 2 (1 an) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
