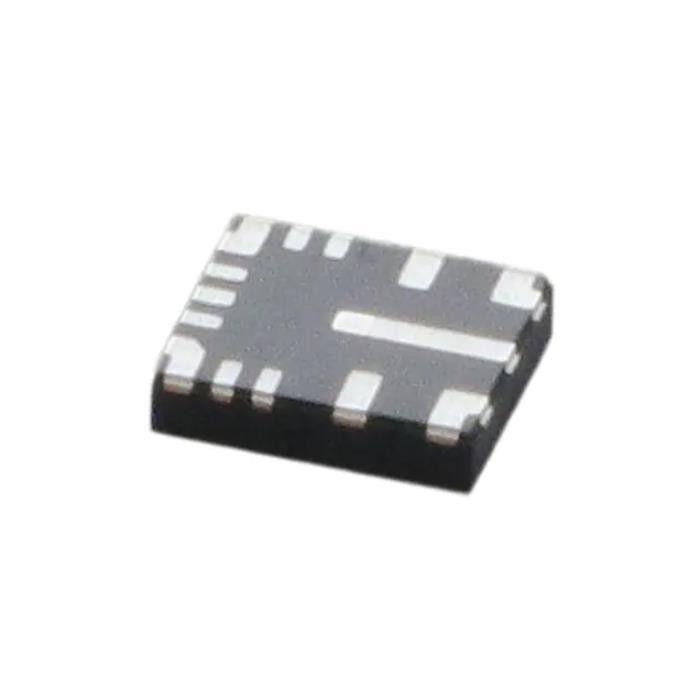

Matériel de production de 296-Lm61460aanrjrrtr-ND Lm61460aan de Smd de diode de LM61460AANRJRR TV
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | LM61460AANRJRR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Statut de produit: | Actif | Fonction: | Dévolteur |
|---|---|---|---|
| Configuration de sortie: | Positif | Topologie: | Mâle |
| Type de sortie: | réglable | Nombre de sorties: | 1 |
| Tension - entrée (minute): | 3V | Tension - entrée (maximum): | 36V |
Description de produit
Matériel de production de 296-Lm61460aanrjrrtr-ND Lm61460aan de Smd de diode de LM61460AANRJRR TV
Sortie 1V 1 6A 14-VFQFN réglable de positif de Buck Switching Regulator IC
Caractéristiques de LM61460AANRJRR
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Gestion de puissance (PMIC) | |
| Régulateurs de tension - régulateurs de commutation de C.C de C.C | |
| Mfr | Texas Instruments |
| Série | - |
| Paquet | Bande et bobine (TR) |
| Coupez la bande (les CT) | |
| Digi-Reel® | |
| Statut de produit | Actif |
| Fonction | Dévolteur |
| Configuration de sortie | Positif |
| Topologie | Mâle |
| Type de sortie | Réglable |
| Nombre de sorties | 1 |
| Tension - entrée (minute) | 3V |
| Tension - entrée (maximum) | 36V |
| Tension - sortie (minute/fixe) | 1V |
| Tension - sortie (maximum) | 34V |
| Actuel - sortie | 6A |
| Fréquence - commutation | 200kHz | 2.2MHz |
| Redresseur synchrone | Oui |
| Température de fonctionnement | -40°C | 150°C (TJ) |
| Montage du type | Bâti extérieur, flanc mouillable |
| Paquet/cas | 14-VFQFN |
| Paquet de dispositif de fournisseur | 14-VQFN-HR (4x3.5) |
| Nombre bas de produit | LM61460 |
CARACTÉRISTIQUES de LM61460AANRJRR
• Sécurité-capable fonctionnel
– Documentation disponible pour faciliter la conception fonctionnelle de système de sûreté
• Optimisé pour des conditions très réduites d'IEM
– Paquet de Hotrod™ et chemin d'entrée parallèle réduire au minimum pour commuter la sonnerie de noeud
– Temps de montée réglable de noeud de commutateur
• Conçu pour des applications fiables et rocailleuses
– Coupures de soutiens 42-V
– exactitude réglementaire de sortie totale de ±1%
– VOUT réglable de 1 V à 95% de VIN
– abandon scolaire 0.4-V avec la charge 4-A (typique)
– Caractéristiques de protection : arrêt thermique, lock-out de sousvoltage d'entrée, limite actuelle de cycle-par-cycle, protection courte-citcuit de hoquet
• Conversion de puissance de rendement élevé à toutes les charges
– 7-µA aucune charge actuelle à 13,5 VIN, 3,3 VOUT
– Efficacité de 83% PFM à 1-mA, 13,5 VIN, 5 VOUT
– Bas transistor MOSFET SUR la résistance
• RDS_ON_HS = mΩ 41 (typique)
• RDS_ON_LS = mΩ 21 (typique)
– Option polarisée externe pour l'efficacité améliorée
• Approprié aux alimentations d'énergie extensibles
– Pin compatible avec :
• LM61440-Q1 (36 V, 4 A, fSW réglable)
• LM61440 (36 V, 4 A, fSW réglable)
• LMQ61460 (36 V, 6 A, chapeaux internes)
• Utilisez le module TPSM63606 pour un délai d'arrivée au marché plus rapide
Applications de LM61460AANRJRR
• Type-c d'USB
• Robot industriel : Panneau d'unité centrale de traitement
• PC industriel : ordinateur de bord simple
• Instrumentation d'essai et de mesure
Classifications environnementales et d'exportation de LM61460AANRJRR
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 2 (1 an) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
