LM5164QDDATQ1 Tvs Diode Smd 296-Lm5164qddatq1tr-Nd Ic Régulateur de puissance
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | LM5164QDDATQ1 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Statut de produit: | Actif | Fonction: | Dévolteur |
|---|---|---|---|
| Configuration de sortie: | Positif | Topologie: | Mâle |
| Type de sortie: | réglable | Nombre de sorties: | 1 |
| Tension - entrée (minute): | 6V | Tension - entrée (maximum): | 100V |
Description de produit
LM5164QDDATQ1 Tvs Diode Smd 296-Lm5164qddatq1tr-Nd Ic Régulateur de puissance

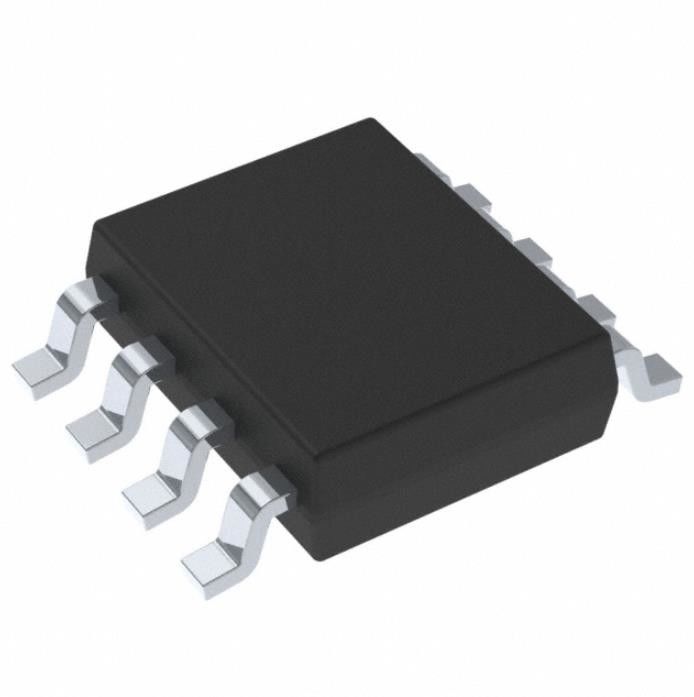

Régulateur à découpage Buck IC Positif Réglable 1,2 V 1 Sortie 1 A 8-PowerSOIC (0,154", 3,90 mm de largeur)
Spécifications de LM5164QDDATQ1
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'alimentation (PMIC) | |
| Régulateurs de tension - Régulateurs à découpage DC DC | |
| Fabricant | Texas Instruments |
| Série | Automobile, AEC-Q100 |
| Emballer | Bande et bobine (TR) |
| Bande coupée (CT) | |
| Digi-Reel® | |
| État du produit | Actif |
| Fonction | Abaissement |
| Configuration de sortie | Positif |
| Topologie | mâle |
| Le type de sortie | Ajustable |
| Nombre de sorties | 1 |
| Tension - Entrée (Min) | 6V |
| Tension - Entrée (Max) | 100V |
| Tension - Sortie (Min/Fixe) | 1.2V |
| Tension - Sortie (Max) | 100V |
| Courant - Sortie | 1A |
| Fréquence - Commutation | Jusqu'à 1 MHz |
| Redresseur synchrone | Oui |
| Température de fonctionnement | -40°C ~ 150°C (TJ) |
| Type de montage | Montage en surface |
| Paquet/caisse | 8-PowerSOIC (0,154", 3,90 mm de largeur) |
| Ensemble d'appareils du fournisseur | Bloc d'alimentation 8-SO |
| Numéro de produit de base | LM5164 |
Les caractéristiques deLM5164QDDATQ1
• Qualifié AEC-Q100 pour les applications automobiles
– Niveau de température de l'appareil 1 : –40°C à +125°C, plage de température ambiante
• Conçu pour des applications fiables et robustes
– Large plage de tension d'entrée de 6 V à 100 V
– Plage de température de jonction : –40°C à +150°C
– Minuterie de démarrage progressif interne fixe de 3 ms
– Protection de limite de courant de crête et de vallée
– Protection d'entrée UVLO et d'arrêt thermique
• Adapté aux alimentations automobiles évolutives
– Faibles temps d'activation et de désactivation minimum de 50 ns
– Fréquence de commutation réglable jusqu'à 1 MHz
– Émulation de diode pour une efficacité élevée à faible charge
– Courant de repos d'entrée à vide de 10,5 µA
– Courant de repos à l'arrêt de 3 µA
– Optimisé pour la norme CISPR 25 EMI
• L'intégration réduit la taille et le coût de la solution
– Architecture de contrôle en mode COT
– Le commutateur abaisseur NFET 0,725 Ω intégré prend en charge une large plage de cycles de service
– Le redresseur synchrone 0,34 Ω NFET intégré élimine la diode Schottky externe
– Référence de tension interne 1,2 V
– Pas de composants de compensation de boucle
- Régulateur de polarisation VCC interne et diode de démarrage
• Créez une conception personnalisée à l'aide de WEBENCH® Power Designer
ApplicationsdeLM5164QDDATQ1
• Alimentation de polarisation d'ECU hybride doux 48 V pour automobile
• Convertisseurs DC/DC automobiles
• Compresseurs CVC automobiles et réchauffeurs PTC
Classifications environnementales et d'exportation deLM5164QDDATQ1
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 2 (1 an) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
