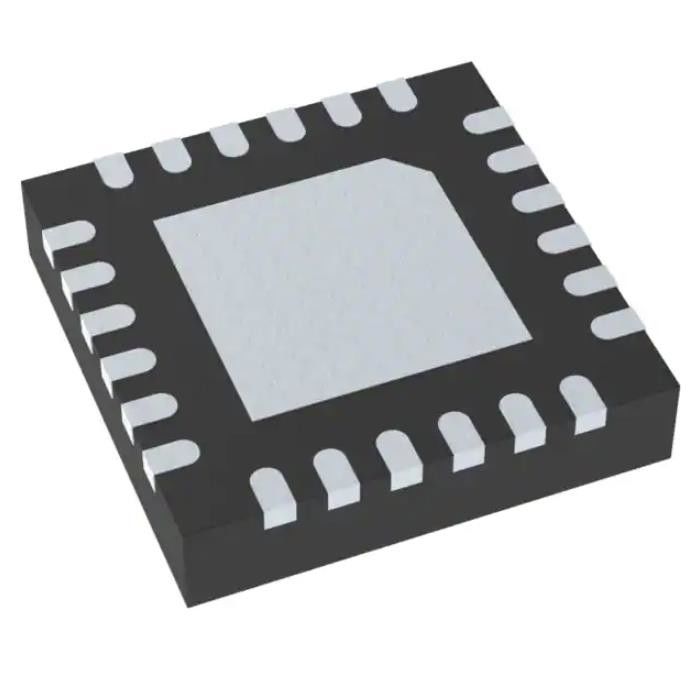

Diode Smd IC Reg Ctrlr Buck 24vgfn de LM5141QRGERQ1 TV
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | LM5141QRGERQ1 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Mfr: | Texas Instruments | Série: | Des véhicules à moteur, AEC-Q100 |
|---|---|---|---|
| Paquet: | Bande et bobine (TR) | Statut de produit: | Actif |
| Type de sortie: | Conducteur de transistor | Fonction: | Dévolteur |
| Configuration de sortie: | Positif | Topologie: | Mâle |
Description de produit
Diode Smd IC Reg Ctrlr Buck 24vgfn de LM5141QRGERQ1 TV
Contrôleur IC 24-VQFN (4x4) de Buck Regulator Positive Output Step-Down DC-DC
Caractéristiques de LM5141QRGERQ1
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Gestion de puissance (PMIC) | |
| Contrôleurs de commutation de C.C de C.C | |
| Mfr | Texas Instruments |
| Série | Des véhicules à moteur, AEC-Q100 |
| Paquet | Bande et bobine (TR) |
| Statut de produit | Actif |
| Type de sortie | Conducteur de transistor |
| Fonction | Dévolteur |
| Configuration de sortie | Positif |
| Topologie | Mâle |
| Nombre de sorties | 1 |
| Phases de sortie | 1 |
| Tension - approvisionnement (Vcc/Vdd) | 3.8V | 65V |
| Fréquence - commutation | 440kHz, 2.2MHz |
| Coefficient d'utilisation (maximum) | - |
| Redresseur synchrone | Non |
| Synchronisation d'horloge | Non |
| Interfaces série | - |
| Caractéristiques de contrôle | La limite actuelle, permettent, contrôle de fréquence, puissance bonne, début doux |
| Température de fonctionnement | -40°C | 150°C (TJ) |
| Montage du type | Bâti extérieur |
| Paquet/cas | 24-VFQFN a exposé la protection |
| Paquet de dispositif de fournisseur | 24-VQFN (4x4) |
| Nombre bas de produit | LM5141 |
CARACTÉRISTIQUES de LM5141QRGERQ1
• Qualifié pour des applications des véhicules à moteur
• AEC-Q100 a qualifié avec les résultats suivants :
– Catégorie 1 de la température de dispositif : – 40°C à la température de fonctionnement ambiante de +125°C
– Niveau 2 de classification de HBM ESD de dispositif
– Niveau C4B de classification du dispositif CDM ESD
• VIN : 3,8 V à 65 V (maximum absolu de 70 V)
• Sortie : Fixe 3,3 V, 5 V, ou réglables de 1,5 V à 15 V avec 0,8% exactitudes
• Fréquence 2.2-MHz ou 440-kHz de changement fixe avec l'exactitude de 5%
• Commande du côté haut et du côté bas de porte avec SlewRateControl
• Déplacement de fréquence facultatif en variant une tension analogique ou la résistance de droite
• Synchronisation facultative à une horloge externe
• Spectre étalé facultatif
• QI de mode d'arrêt : µA 10 typique
• Bas QI de mode veille : µA 35 typique
• seuil actuel de la limite 75-mV avec 0,9% exactitudes
• Résistance externe ou détection actuelle de DCR
• La sortie permettent l'entrée de logique
• Mode de hoquet pour la surcharge soutenue
• Puissance-bonne sortie d'indication
• Émulation sélectionnable de diode ou PulseWidthModulation obligatoire
• 24 paquets de la goupille VQFN avec les flancs mouillables
• Créez conçoivent en fonction du client utilisant le LM5141-Q1 avec le concepteur de puissance de WEBENCH®
Applications de LM5141QRGERQ1
• Applications des véhicules à moteur comprenant :
– Systèmes d'info-spectacle
– Groupes d'instrumentation
– Conducteur avancé Assistance Systems (ADAS)
Classifications environnementales et d'exportation de LM5141QRGERQ1
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 2 (1 an) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
