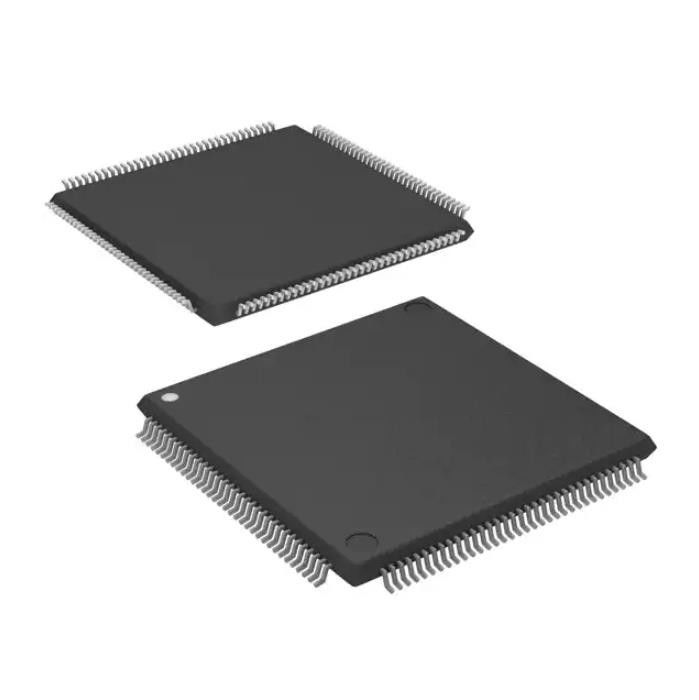

116mA DP83816AVNG NOPB IC Accès média CTRLR 144LQFP
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | DP83816AVNG/NOPB |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Paquet: | Plateau | Statut de produit: | Pas pour de nouvelles conceptions |
|---|---|---|---|
| Digi-clé programmable: | Non vérifié | Protocole: | Ethernet |
| Fonction: | Contrôleur | Interface: | PCI |
| Normes: | IEEE 802,3, 10/100 Base-T/TX PHY | Tension - approvisionnement: | 3V | 3.6V |
| Surligner: | DP83816AVNG NOPB IC,IC Media Access CTRLR 144LQFP,116mA DP83816AVNG |
||
Description de produit
DP83816AVNG/NOPB Module RF sans fil IC Media Access Ctrlr 144-Lqfp
Contrôleur Ethernet IEEE 802.3, 10/100 Base-T/TX PHY Interface PCI 144-LQFP (20x20)
Spécifications deDP83816AVNG/NOPB
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Interface | |
| Contrôleurs | |
| Fabricant | Texas Instruments |
| Série | - |
| Emballer | Plateau |
| État du produit | Pas pour les nouveaux designs |
| Programmable Digi-Key | Non vérifié |
| Protocole | Ethernet |
| Fonction | Manette |
| Interface | PCI |
| Normes | IEEE 802.3, PHY 10/100 Base-T/TX |
| Tension - Alimentation | 3V ~ 3.6V |
| Offre actuelle | 116mA |
| Température de fonctionnement | 0°C ~ 85°C |
| Paquet/caisse | 144-LQFP |
| Ensemble d'appareils du fournisseur | 144-LQFP (20x20) |
| Numéro de produit de base | DP83816 |
Les caractéristiques deDP83816AVNG/NOPB
• Conforme à la norme IEEE 802.3, PCI V2.2 Media Access Controller (MAC) et Bus Interface Unit (BIU) prend en charge les débits de données traditionnels de 10 Mb/s Ethernet et 100 Mb/s Fast Ethernet (via PHY interne)
• Bus Master - Tailles de rafales jusqu'à 128 Dwords (512 octets)
• BIU conforme aux guides de conception matérielle PC 97 et PC 98, version préliminaire du guide de conception matérielle PC 99, ACPI v1.0, spécification de gestion de l'alimentation PCI v1.1, spécification de référence de gestion de l'alimentation de classe de périphérique OnNow – classe de périphérique réseau v1.0a
• Prise en charge de Wake on LAN (WoL) Conforme à PC98, PC99, SecureOn et OnNow, y compris les paquets dirigés, les paquets VLAN Magic Packet™, les paquets ARP, les paquets de correspondance de modèle et le changement d'état PHY
• Guide de conception de la fonction Clkrun pour PCI Mobile
• Prise en charge des réseaux locaux virtuels (VLAN) et des trames longues
• Prise en charge du contrôle de flux en duplex intégral IEEE 802.3 ×
• Filtration de paquets Rx extrêmement flexible, y compris : filtre parfait à adresse unique avec masquage MSb, diffusion, multidiffusion 512 entrées et table de hachage unicast, correspondance de modèles de paquets profonds pour jusqu'à quatre modèles uniques
• Statistiques recueillies pour la prise en charge de RFC 1213 (MIB II), RFC 1398 (Ether-Like MIB), IEEE 802.3 LME, réduction de la surcharge CPU pour la gestion
• FIFO de données internes de transmission de 2 Ko et de réception de 2 Ko
• Port série EEPROM avec chargement automatique des données de configuration à partir de l'EEPROM à la mise sous tension
• Interface Flash ou PROM pour la prise en charge du démarrage à distance
• Couche physique CMOS IEEE 802.3 3,3 V entièrement intégrée
• Émetteur-récepteur IEEE 802.3 10BASE-T avec filtres intégrés Émetteur-récepteur IEEE 802.3u 100BASE-TX
• Sous-couche physique TP-PMD conforme à la norme ANSI X3.263 entièrement intégrée avec égalisation adaptative et compensation de dérapage de base
• Négociation automatique IEEE 802.3u – Fonctionnalités annoncées configurables via EEPROM
• Prise en charge du duplex intégral pour les débits de données de 10 et 100 Mb/s
• Horloge de référence unique de 25 MHz
• Boîtier LQFP 144 broches
• Conception CMOS 3,3 V basse consommation avec une consommation typique de 383 mW en fonctionnement, 297 mW en mode WoL et 53 mW en mode veille
• IEEE 802.3u MII pour connecter des périphériques de couche physique externes alternatifs
• Signalisation 3,3 V avec E/S tolérantes 5 V
Demandes deDP83816AVNG/NOPB
• Cartes mères PC
• Systèmes embarqués
• Cartes d'interface réseau PCI
Classifications environnementales et d'exportation deDP83816AVNG/NOPB
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH non affecté |
| ECCN | 5A991B1 |
| HTSUS | 8542.31.0001 |
