Module sans fil IC Mcu 8bit 4kb 20ssop instantané de CY8C24223A-24PVXIT rf
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | CY8C24223A-24PVXIT |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| RAM Size: | 256 x 8 | Tension - approvisionnement (Vcc/Vdd): | 2.4V | 5.25V |
|---|---|---|---|
| Convertisseurs de données: | A/D 8x14b ; D/A 2x9b | Type d'oscillateur: | Interne |
| Température de fonctionnement: | -40°C | 85°C (VENTRES) | Montage du type: | Bâti extérieur |

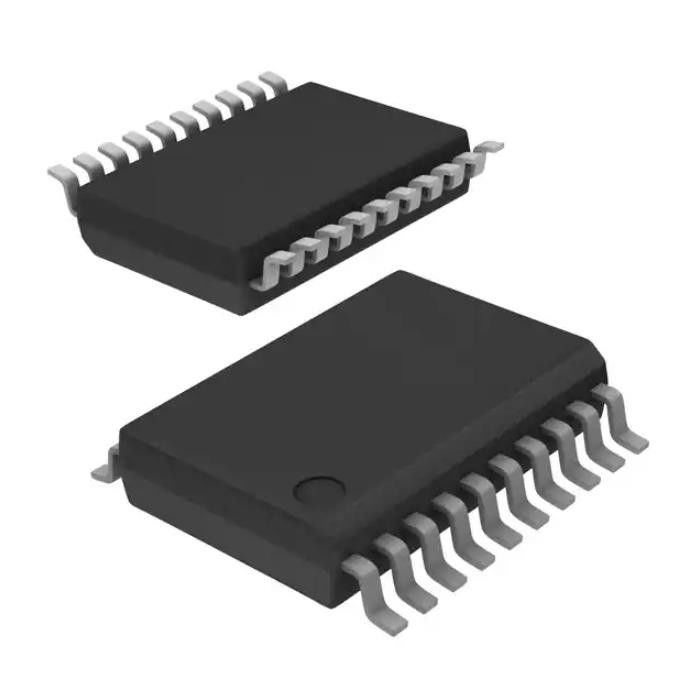

| Paquet/cas: | 20-SSOP (0,209", largeur de 5.30mm) | Paquet de dispositif de fournisseur: | 20-SSOP |
Description de produit
Module sans fil IC Mcu 8bit 4kb 20ssop instantané de CY8C24223A-24PVXIT rf
Microcontrôleur IC 24MHz à 8 bits 4KB (4K X 8) 20-SSOP INSTANTANÉ de M8C PSOC®1 CY8C24xxx
Caractéristiques de CY8C24223A-24PVXIT
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Incorporé | |
| Microcontrôleurs | |
| Mfr | Infineon Technologies |
| Série | PSOC®1 CY8C24xxx |
| Paquet | Bande et bobine (TR) |
| Coupez la bande (les CT) | |
| Digi-Reel® | |
| Statut de produit | Actif |
| Processeur de noyau | M8C |
| Capacité de mémoire | à 8 bits |
| Vitesse | 24MHz |
| Connectivité | ² C, SPI, UART/USART D'I |
| Périphériques | POR, PWM, WDT |
| Nombre d'entrée-sortie | 16 |
| Capacité de la mémoire de programme | 4KB (4K X 8) |
| Type de mémoire de programme | ÉCLAIR |
| Taille d'EEPROM | - |
| RAM Size | 256 x 8 |
| Tension - approvisionnement (Vcc/Vdd) | 2.4V | 5.25V |
| Convertisseurs de données | A/D 8x14b ; D/A 2x9b |
| Type d'oscillateur | Interne |
| Température de fonctionnement | -40°C | 85°C (VENTRES) |
| Montage du type | Bâti extérieur |
| Paquet/cas | 20-SSOP (0,209", largeur de 5.30mm) |
| Paquet de dispositif de fournisseur | 20-SSOP |
| Nombre bas de produit | CY8C24223 |
Caractéristiques de CY8C24223A-24PVXIT
■Processeur puissant de Harvard-architecture
Le processeur du ❐ M8C accélère à 24 mégahertz
le × 8 du ❐ 8 se multiplient, à 32 bits s'accumulent
Puissance faible de ❐ à la grande vitesse
Tension d'opération de ❐ : 2,4 V à 5,25 V
Tensions de fonctionnement de ❐ vers le bas à 1,0 V utilisant la pompe de mode de commutateur de sur-puce (SMP)
Température ambiante industrielle de ❐ : – °C 40 au °C +85
■Périphériques avancés (blocs de PSoC®)
Les blocs analogues de PSoC de rail-à-rail du ❐ six fournissent :
• Jusqu'à 14 ont mordu les convertisseurs analogique-numérique (les CDA)
• Jusqu'à 9 ont mordu les convertisseurs numériques-analogique (DACs)
• Amplificateurs programmables de gain (PGAs)
• Filtres et comparateurs programmables
Les blocs numériques de PSoC du ❐ quatre fournissent :
• 8 - aux minuteries et aux compteurs à 32 bits, 8 - et modulateurs de 16 bits de largeur d'impulsion (PWMs)
• Contrôle par redondance cyclique (centre de détection et de contrôle) et pseudo modules d'ordre aléatoire (RP)
• Récepteur -émetteur asynchrone universel duplex (UART)
• Maîtres périodiques multiples ou esclaves d'interface périphérique (SPI)
• Peut se relier à toutes les goupilles polyvalentes de l'entrée-sortie (GPIO)
Périphériques complexes de ❐ en combinant des blocs
■Précision, synchronisation programmable
❐ ±5% interne 24 oscillateurs -/48-MHz principaux
❐ 24 mégahertz de grande précision avec la boucle en cristal et à verrouillage déphasé facultative de 32 kilohertz (PLL)
Oscillateur externe facultatif de ❐ jusqu'à 24 mégahertz
Oscillateur interne de ❐ pour le chien de garde et le sommeil
■Mémoire flexible de sur-puce
le ❐ 4 effacement instantané du stockage 50 000 de programme de KB/écrivent des cycles
❐ stockage de données de SRAM de 256 octets
programmation de publication périodique de Dans-système de ❐ (ISSP)
Mises à jour instantanées partielles de ❐
Modes flexibles de protection de ❐
De ❐ émulation effaçable de la mémoire microprogrammable électroniquement (EEPROM) dans l'éclair
■Brochages programmables
évier du ❐ 25-mA, source 10-mA sur tout le GPIOs
Modes cabreurs, déroulants, élevés de ❐ de Z, forts, ou d'ouvert-drain d'entraînement sur tout le GPIOs
Entrées analogiques standard du ❐ huit sur tout le GPIOs, et quatre entrées analogiques supplémentaires avec le cheminement restreint
❐ deux 30 sorties analogiques de mA sur tout le GPIOs
Interruption configurable de ❐ sur tout le GPIOs
■Nouveau dispositif de CY8C24x23A PSoC
Le ❐ a dérivé du dispositif CY8C24x23
Puissance faible de ❐ et basse tension (2,4 V)
■Ressources du système supplémentaires
Esclave, maître, et multi-maître du ❐ I 2C à 400 kilohertz
Minuteries de chien de garde et de sommeil de ❐
détection de basse tension Utilisateur-configurable de ❐ (LVD)
Circuit de surveillance intégré par ❐
référence de tension de précision de Sur-puce de ❐
■Instruments de développement complets
Logiciel de développement libre de ❐ (PSoC Designer™)
Émule complet et en circuit de ❐ (GLACE), et programmeur
Émulation à toute vitesse de ❐
Structure complexe de point de rupture de ❐
❐ mémoire de trace de 128 KBs
Applications de CY8C24223A-24PVXIT
Le ❐ visitent le PSoC 1 page Web d'exemples de code pour un comprehensivelist des exemples de code
Le ❐ Cypress offre un grand nombre de notes d'application de PSoC couvrant une large gamme de sujets, de base au niveau avancé. Les notes d'application recommandées pour obtenir commencées par PSoC 1 sont :
• AN75320 : Obtention commencée par PSoC® 1
• AN2094 : PSoC® 1 - obtenant commencé par GPIO
• AN2015 : PSoC® 1 - obtenant commencé par l'éclair et l'E2PROM
• AN2014 : Fondements de PSoC® 1 programmant
• AN32200 : PSoC® 1 - horloges et ressources globales
• AN2010 : Les pratiques et les recommandations de PSoC® 1
Classifications environnementales et d'exportation de CY8C24223A-24PVXIT
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 3 (168 heures) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
Vous voulez en savoir plus sur ce produit
