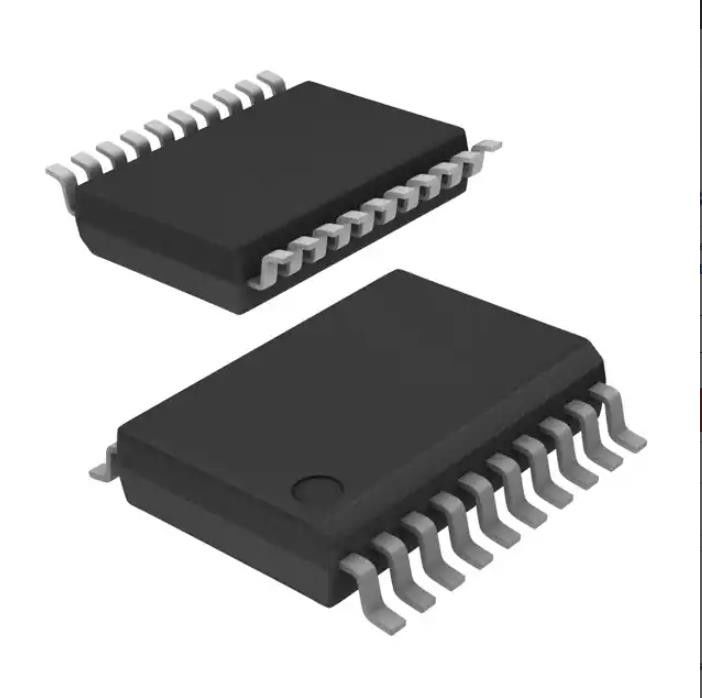

CY8C21334-24PVXAT Électronique IC Chips Dac Audio 24bit 200K 28TSSOP
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | CY8C21334-24PVXAT |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Paquet: | Bande et bobine (TR) | Statut de produit: | Achat de la fois passée |
|---|---|---|---|
| Processeur de noyau: | M8C | Capacité de mémoire: | à 8 bits |
| Vitesse: | 24MHz | Connectivité: | ² C, SPI, UART/USART D'I |
| Périphériques: | POR, PWM, WDT | Nombre d'entrée-sortie: | 16 |
| Surligner: | CY8C21334-24PVXAT,Dac Audio 24bit 200K 28TSSOP,Puce IC 200K 28TSSOP |
||
Description de produit
CY8C21334-24PVXAT Module RF sans fil Ic Chip Dac/Audio 24bit 200k 28tssop
M8C PSOC®1 CY8C21xxx Microcontrôleur CI 8 bits 24 MHz 8 Ko (8K x 8) FLASH 20-SSOP
Spécifications deCY8C21334-24PVXAT
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Embarqué | |
| Microcontrôleurs | |
| Fabricant | Infineon Technologies |
| Série | PSOC®1 CY8C21xxx |
| Emballer | Bande et bobine (TR) |
| État du produit | Dernier achat |
| Processeur central | M8C |
| Taille du noyau | 8 bits |
| Vitesse | 24MHz |
| Connectivité | I²C, SPI, UART/USART |
| Périphériques | POR, PWM, WDT |
| Nombre d'E/S | 16 |
| Taille de la mémoire du programme | 8 Ko (8K x 8) |
| Type de mémoire programme | ÉCLAIR |
| Taille EEPROM | - |
| Taille de la RAM | 512 x 8 |
| Tension - Alimentation (Vcc/Vdd) | 2.4V ~ 5.25V |
| Convertisseurs de données | A/N 28x8b |
| Type d'oscillateur | Interne |
| Température de fonctionnement | -40°C ~ 125°C (TA) |
| Type de montage | Montage en surface |
| Paquet/caisse | 20-SSOP (0,209 po, 5,30 mm de largeur) |
| Ensemble d'appareils du fournisseur | 20-SSOP |
| Numéro de produit de base | CY8C21334 |
Les caractéristiques deCY8C21334-24PVXAT
■ Qualification Q100 de l'Automotive Electronics Council (AEC)
■ Puissant processeur d'architecture Harvard
❐ Le processeur M8C accélère jusqu'à 24 MHz
❐ Faible puissance à grande vitesse
❐ Tension de fonctionnement : 3,0 V à 5,25 V
❐ Plage de température automobile : –40 C à +85 C
■ Périphériques avancés (blocs PSoC®)
❐ Quatre blocs PSoC analogiques de type E fournissent :
• Deux comparateurs avec convertisseur numérique-analogique (DAC)les références
• Jusqu'à 10 bits simples ou doubles, 24 canaux analogique-numériqueconvertisseurs (ADC)
❐ Quatre blocs PSoC numériques fournissent :
• Temporisateurs, compteurs et modulateurs de largeur d'impulsion de 8 à 32 bits(PWM)
• Contrôle de redondance cyclique (CRC) et pseudo-aléatoiremodules de séquence (PRS)
• UART en duplex intégral ou semi-duplex
• SPI maître ou esclave
• Connectable à toutes les broches d'E/S à usage général (GPIO)
❐ Périphériques complexes en combinant des blocs
• Capacité d'application de détection capacitive
■ Mémoire sur puce flexible
❐ Stockage de programme flash de 8 Ko
❐ 512 octets de stockage de données SRAM
❐ Programmation série dans le système (ISSP)
❐ Mises à jour flash partielles
❐ Modes de protection flexibles
❐ Émulation EEPROM en flash
■ Outils de développement complets
❐ Logiciel de développement gratuit (PSoC Designer™)
❐ Émulateur et programmeur en circuit (ICE) complets
❐ Émulation à pleine vitesse
❐ Structure de point d'arrêt complexe
❐ Mémoire de trace de 128 Ko
■ Synchronisation précise et programmable
❐ Oscillateur interne ±5% 24 MHz
❐ Oscillateur interne basse vitesse et basse consommation pour Watchdog etFonctionnalité de sommeil
❐ Oscillateur externe en option, jusqu'à 24 MHz
■ Configurations de broches programmables
❐ Dissipation 25 mA, commande 10 mA sur tous les GPIO
❐ Modes d'entraînement pull-up, pull-down, high Z, strong ou open drainsur tous les GPIO
❐ Entrée analogique sur tous les GPIO
❐ Interruption configurable sur tous les GPIO
■ Multiplexeur analogique polyvalent
❐ Bus analogique interne commun
❐ Connexion simultanée de combinaisons E/S
■ Ressources système supplémentaires
❐ Inter-Integrated Circuit (I2C™) maître, esclave ou multi-maîtrefonctionnement jusqu'à 400 kHz
❐ Chien de garde et minuteries de mise en veille
❐ Détection basse tension (LVD) configurable par l'utilisateur
❐ Circuit de supervision intégré
❐ Référence de tension de précision sur puce
Demandes deCY8C21334-24PVXAT
■ PWM (8 à 32 bits)
■ PWM avec bande morte (8 à 24 bits)
■ Compteurs (8 à 32 bits)
■ Minuteries (8 à 32 bits)
■ UART 8 bits en duplex intégral ou semi-duplex avec parité sélectionnable
■ SPI maître et esclave
■ I 2C maître, esclave ou multi-maître (implémenté dans un bloc I 2C dédié)
■ Vérificateur/générateur de redondance cyclique (16 bits)
■ Association de données infrarouges (IrDA)
■ Générateurs PRS (8 à 32 bits)
Classifications environnementales et d'exportation deCY8C21334-24PVXAT
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
