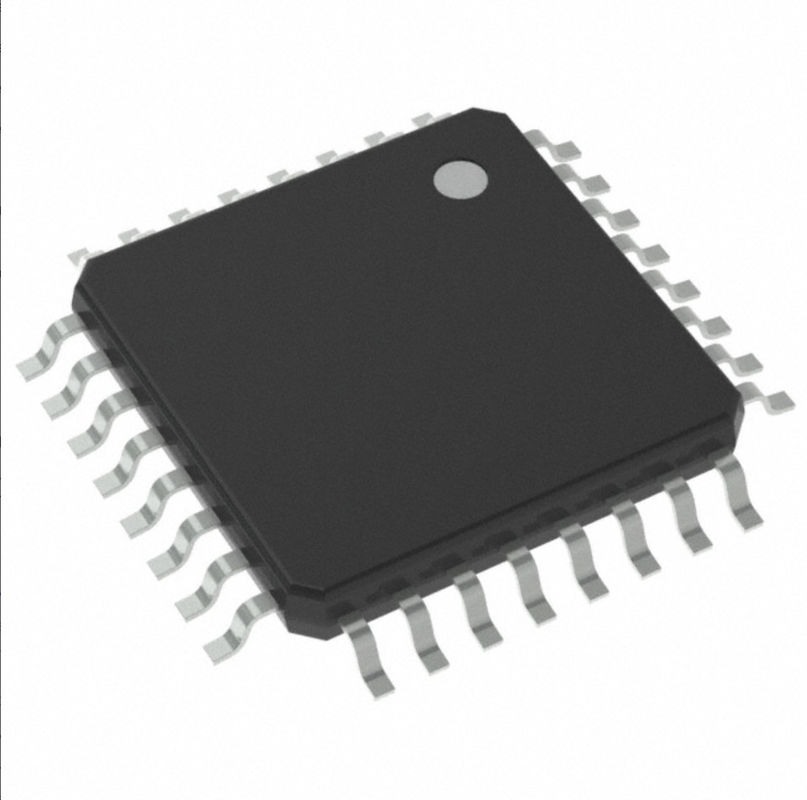

Circuit intégré IC Chip Mcu 8bit 8kb 32tqfp instantané d'Atmega88pa-15az
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | ATMEGA88PA-15AZ |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Tension - approvisionnement (Vcc/Vdd): | 1.8V | 5.5V | Convertisseurs de données: | A/D 8x10b |
|---|---|---|---|
| Type d'oscillateur: | Interne | Température de fonctionnement: | -40°C | 125°C (VENTRES) |
| Montage du type: | Bâti extérieur | Paquet/cas: | 32-TQFP |
| Paquet de dispositif de fournisseur: | 32-TQFP (7x7) | Nombre bas de produit: | ATMEGA88 |
Description de produit
Puce Mcu 8bit 8kb 32tqfp instantané d'IC de circuit intégré d'Atmega88pa-15az
AVR des véhicules à moteur, AEC-Q100, ÉCLAIR à 8 bits 32-TQFP (7x7) d'IC 16MHz 8KB (4K X 16) de microcontrôleur d'AVR® ATmega
Caractéristiques d'Atmega88pa-15az
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Incorporé | |
| Microcontrôleurs | |
| Mfr | Technologie de puce |
| Série | Des véhicules à moteur, AEC-Q100, AVR® ATmega |
| Paquet | Bande et bobine (TR) |
| Coupez la bande (les CT) | |
| Digi-Reel® | |
| Statut de produit | Actif |
| Processeur de noyau | AVR |
| Capacité de mémoire | à 8 bits |
| Vitesse | 16MHz |
| Connectivité | ² C, SPI, UART/USART D'I |
| Périphériques | L'arrêt partiel détectent/remises, POR, PWM, WDT |
| Nombre d'entrée-sortie | 23 |
| Capacité de la mémoire de programme | 8KB (4K X 16) |
| Type de mémoire de programme | ÉCLAIR |
| Taille d'EEPROM | 512 x 8 |
| RAM Size | 1K X 8 |
| Tension - approvisionnement (Vcc/Vdd) | 1.8V | 5.5V |
| Convertisseurs de données | A/D 8x10b |
| Type d'oscillateur | Interne |
| Température de fonctionnement | -40°C | 125°C (VENTRES) |
| Montage du type | Bâti extérieur |
| Paquet/cas | 32-TQFP |
| Paquet de dispositif de fournisseur | 32-TQFP (7x7) |
| Nombre bas de produit | ATMEGA88 |
Caractéristiques d'Atmega88pa-15az
●Haute performance, microcontrôleur à 8 bits de la puissance faible AVR®
●Architecture avancée de RISC
●131 instructions puissantes – l'exécution la plus simple de rhythme
●32 registres fonctionnants d'usage universel du 8
●Opération entièrement statique
●Jusqu'à la sortie 16MIPS à 16MHz
●multiplicateur de cycle de la Sur-puce 2
●Segments élevés de mémoire non-volatile de résistance
●octets 4/8/16K de mémoire instantanée auto-programmable de programme de dans-système
●256/512/512 des octets EEPROM
●512/1K/1K octets SRAM interne
●Écrivez/cycles d'effacement : 10 000 flash/100,000 EEPROM
●Section facultative de code de botte avec le peu indépendant de serrure
●Dans-système programmant par programme de botte de sur-puce
●Vrai lecture-tandis que-écrivez l'opération
●Serrure de programmation pour la sécurité de logiciel
●Caractéristiques périphériques
●Deux minuteries/compteurs à 8 bits avec le prescaler distinct et comparer le mode
●Un minuterie/compteur de 16 bits avec le prescaler distinct, comparent le mode, et le mode de capture
●Compteur en temps réel avec l'oscillateur distinct
●Six canaux de PWM
●8 bit CDA du canal 10
●Mesure de la température
●USART périodique programmable
●Interface série master/slave de SPI
●Interface série à 2 fils orienté vers le byte (Philips I2 C compatible)
●Horloge de surveillance programmable avec l'oscillateur distinct de sur-puce
●comparateur analogue de Sur-puce
●Interrompez et réveillez-vous sur le changement de goupille
●Caractéristiques spéciales de microcontrôleur
●Puissance-sur la remise et la détection programmable d'arrêt partiel
●Oscillateur calibré interne
●Sources d'interruption externe et interne
●Six modes de sommeil : Réduction du bruit oisive, de CDA, économie d'énergie, puissance-vers le bas, remplaçant, et prolongé pour se tenir prêt le microcontrôleur à 8 bits d'ATmega48PA/ATmega88PA/ATmega168PA AVR avec le Dans-système 4/8/16K8/16Kbytes
FICHE TECHNIQUE ATmega48PA/88PA/168PA [FICHE TECHNIQUE] 9223F-AVR-04/14 2
●Entrée-sortie et paquets
●23 lignes programmables d'entrée-sortie
●32 avance TQFP, et 32 protection QFN
●Tension d'opération :
●2.7V à 5.5V
●Température ambiante :
●– 40°C à +125°C
●Catégorie de vitesse :
●0 à 8MHz à 2.7V à 5.5V, 0 à 16MHz à 4.5V à 5.5V
●Puissance
●Mode actif : 1.4mA à 4MHz 3V 25°C
●Mode de puissance-vers le bas : 0.8µA
Applications de R5f104mkgfb#50
Port B (PB7 : 0) XTAL1/XTAL2/TOSC1/TOSC2
B gauche est un port bidirectionnel à 8 bits d'entrée-sortie avec les résistances cabreuses internes (choisies pour chaque peu). Les tampons de sortie gauches de B ont des caractéristiques symétriques d'entraînement avec le haut évier et la capacité de source. Comme entrées, goupilles gauches de B qui sont extérieurement bas courant de source tiré de volonté si les résistances cabreuses sont activées. Les goupilles gauches de B tri sont énoncées quand un état remis à zéro devient actif, même si l'horloge ne fonctionne pas.
Selon les arrangements de fusible de sélection d'horloge, PB6 peut être employé comme entrée à l'amplificateur inversant d'oscillateur et entrée au
circuit fonctionnant d'horloge interne.
Selon les arrangements de fusible de sélection d'horloge, PB7 peut être employé comme sortie de l'amplificateur inversant d'oscillateur.
Si l'oscillateur calibré interne de RC est utilisé en tant que source d'horloge de puce, PB7… 6 est employé comme TOSC2… 1 entrée pour l'asynchrone
Minuterie/Counter2 si le peu AS2 dans ASSR est placé.
Divers usages spéciaux de B gauche sont élaborés dans la section 14.3.1" des fonctions alternatives de B gauche » à la page 71 et la section 9." des options d'horloge système et d'horloge » à la page 24.
Classifications environnementales et d'exportation de R5f104mkgfb#50.
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 3 (168 heures) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
