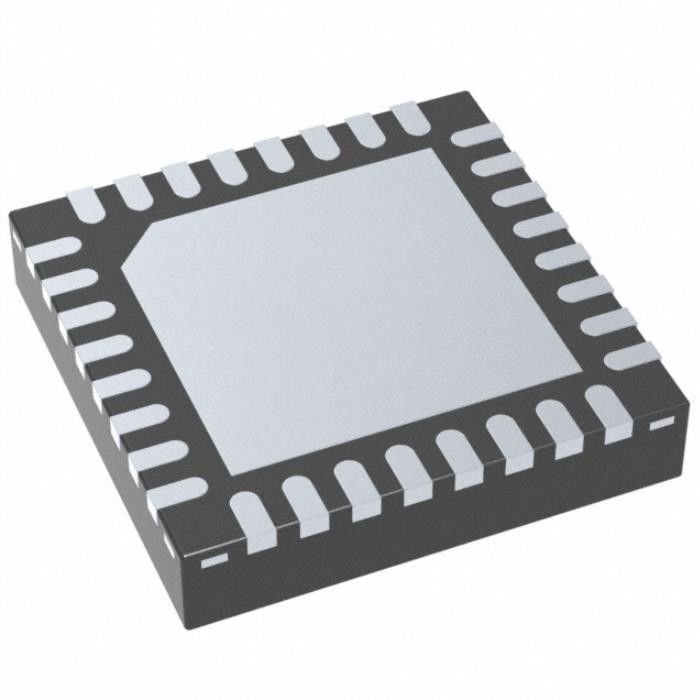

CC2640R2FRSMT IC rf TXRX+MCU BLE 5,1 32VQFN ADE Chip
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | CC2640R2FRSMT |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Statut de produit: | Actif | Digi-clé programmable: | Non vérifié |
|---|---|---|---|
| Type: | TxRx + MCU | Famille/norme de rf: | Bluetooth |
| Protocole: | Bluetooth V5.1 | Modulation: | FSK |
| Fréquence: | 2.4GHz | Débit (maximum): | 2Mbps |
| Surligner: | CC2640R2FRSMT IC RF,32VQFN ADE Chip,BLE 5 |
||
Description de produit
Li-ion sans fil 1cell 10wson de batterie Chg du module IC de BQ25050DQCR rf
Module sans fil IC rf TXRX+MCU BLE 5,1 32VQFN de CC2640R2FRSMT rf
IC rf TxRx + MCU Bluetooth Bluetooth v5.1 2.4GHz 32-VFQFN a exposé la protection
Caractéristiques de BQ25050DQCR
| TYPE | DESCRIPTION |
| Catégorie | Rf et radio |
| Émetteur-récepteur IC de rf | |
| Mfr | Texas Instruments |
| Série | SimpleLink™ |
| Paquet | Bande et bobine (TR) |
| Coupez la bande (les CT) | |
| Digi-Reel® | |
| Statut de produit | Actif |
| Digi-clé programmable | Non vérifié |
| Type | TxRx + MCU |
| Famille/norme de rf | Bluetooth |
| Protocole | Bluetooth v5.1 |
| Modulation | FSK |
| Fréquence | 2.4GHz |
| Débit (maximum) | 2Mbps |
| Puissance de sortie | 5dBm |
| Sensibilité | -97dBm |
| Capacité de la mémoire | 128kB éclair, 20kB RAM |
| Interfaces série | ² C, ² S, SPI, UART D'I D'I |
| GPIO | 10 |
| Tension - approvisionnement | 1.8V | 3.8V |
| Actuel - recevant | 5.9mA |
| Actuel - transmettant | 9.1mA |
| Température de fonctionnement | -40°C | 85°C |
| Montage du type | Bâti extérieur |
| Paquet/cas | 32-VFQFN a exposé la protection |
| Paquet de dispositif de fournisseur | 32-VQFN (4x4) |
| Nombre bas de produit | CC2640 |
Caractéristiques de BQ25050DQCR
• Microcontrôleur
– Arm® puissant Cortex®-M3
– Score d'EEMBC CoreMark® : 142
– Jusqu'à la fréquence de l'horloge 48-MHz
– 275KB de mémoire non volatile comprenant 128KB d'éclair programmable de dans-système
– Jusqu'à 28KB de système SRAM, dont 20KB est fuite très réduite SRAM
– 8KB de SRAM pour l'usage de cachette ou de système RAM
– cJTAG 2-Pin et élimination des imperfections de JTAG
– Appuis au-dessus - de la hausse d'air (OTA)
• Contrôleur très réduit de capteur de puissance
– Peut courir autonome du reste du système
– architecture de 16 bits
– 2KB de la fuite très réduite SRAM pour le code et les données
• Architecture efficace de nombre d'instructions, plaçant des conducteurs, TI-RTOS, et logiciel de Bluetooth® dans la ROM pour rendre plus d'éclair disponible pour l'application
Applications de BQ25050DQCR
• Automation à la maison et construisante
– Appareils reliés
– Éclairage
– Serrures intelligentes
– Passages
– Systèmes de sécurité
• Industriel
– Automatisation industrielle
– Cheminement et gestion de capitaux
• Sports et forme physique
– Moniteurs portables de forme physique et d'activité
– Traqueurs futés
– Moniteurs patients
– Machines de forme physique
• CACHÉ
– Jeu
– Dispositifs de pointage (clavier et souris sans fil)
D'autres caractéristiques de BQ25050DQCR
• paquets RoHS-conformes
– 2,7 millimètres de × 2,7 millimètre YFV DSBGA34 (14 GPIOs)
– 4 millimètres de × 4 millimètre RSM VQFN32 (10 GPIOs)
– 5 millimètres de × 5 millimètre RHB VQFN32 (15 GPIOs)
– 7 millimètres de × 7 millimètre RGZ VQFN48 (31 GPIOs)
• Périphériques
– Toutes les goupilles périphériques numériques peuvent être conduites à n'importe quel GPIO
– Quatre modules polyvalents de minuterie (huit minuteries de 16 bits ou quatre à 32 bits, PWM chacun)
– 12 ont mordu CDA, 200 ksamples/s, 8 le canal MUX analogue
– Comparateur continu de temps
– Comparateur analogue de puissance très réduite
– Source actuelle programmable
– UART, I2C, et I2S
– 2× SSI (SPI, MICROWIRE, TI)
– Horloge temps réel (RTC)
– Module de la sécurité AES-128
– Véritable générateur à nombre aléatoire (TRNG)
– Soutien de huit boutons de capacitif-détection
– Capteur de température intégré
• Système externe
– convertisseur interne de la Sur-puce DC/DC
– Intégration parfaite avec des suppléments de la gamme CC2590 et CC2592
– Très peu de composants externes
– Pin compatible avec les dispositifs CC2640 et CC2650 de SimpleLink™ en tous les paquets de VQFN
– Pin compatible avec le SimpleLink™ CC2642R et des dispositifs de CC2652R dans 7 millimètres X paquets de 7 millimètres VQFN
– Pin compatible avec le dispositif de SimpleLink™ CC1350 dans 4 millimètres de × 4 millimètres et 5 millimètres de × paquets de 5 millimètres VQFN
• Puissance faible
– Grand choix de tension d'alimentation
• Fonctionnement normal : 1,8 à 3,8 V
• Mode externe de régulateur : 1,7 à 1,95 V
– Actif-mode RX : 5,9 mA
– Actif-mode TX à 0 dBm : 6,1 mA
– Actif-mode TX au dBm +5 : 9,1 mA
– Actif-mode MCU : 61 µA/MHz
– Actif-mode MCU : 48,5 CoreMark/mA
– Contrôleur de capteur d'Actif-mode : 0.4mA + 8,2 µA/MHz
– Remplaçant : µA 1,1 (fonctionnement de RTC et conservation de RAM/CPU)
– Arrêt : Na 100 (réveillez-vous sur des événements externes)
• Section de rf
– émetteur-récepteur de 2.4-GHz rf compatible avec la basse énergie 5,1 de Bluetooth® et LE specifications plus tôt
– Excellente sensibilité de récepteur (– dBm 97 pour BLE), sélectivité, et blocage de la représentation
– Budget de lien du DB 102 pour BLE
– DBm jusqu'à +5 de puissance de sortie programmable
– Interface assymétrique ou différentielle de rf
– Approprié aux systèmes visant la conformité aux règlements mondiaux de radiofréquence
• En 300 328 de l'ETSI (l'Europe)
• Classe 440 2 (l'Europe) d'en 300
• Pièce 15 (US) de la FCC CFR47
• ARIB STD-T66 (Japon)
Classifications environnementales et d'exportation de BQ25050DQCR
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 3 (168 heures) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
