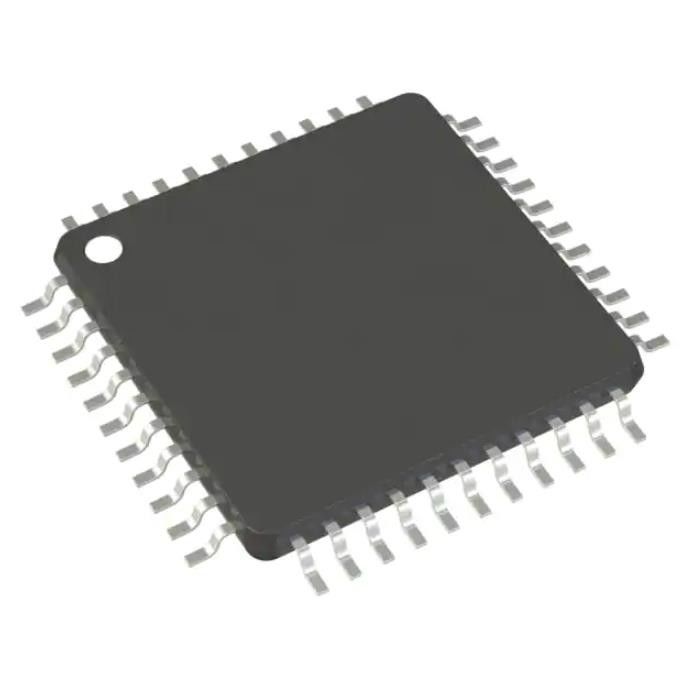

Circuit IC ATMEGA644PA-AUR 64KB FLASH 44TQFP Mcu 8bit
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | ATMEGA644PA-AUR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Statut de produit: | Actif | Processeur de noyau: | AVR |
|---|---|---|---|
| Capacité de mémoire: | à 8 bits | Vitesse: | 20MHz |
| Connectivité: | ² C, SPI, UART/USART D'I | Périphériques: | L'arrêt partiel détectent/remises, POR, PWM, WDT |
| Nombre d'entrée-sortie: | 32 | Capacité de la mémoire de programme: | 64KB (32K X 16) |
| Surligner: | Circuit IC ATMEGA644PA-AUR,64KB FLASH 44TQFP Mcu 8bit,44TQFP ATMEGA644PA-AUR |
||
Description de produit
ATmega644PA-AURPuce IC de circuit intégréMcu 8bit 64kb Flash 44tqfp
AVR AVR® ATmega Microcontrôleur IC 8-Bit 20MHz 64KB (32K x 16) FLASH 44-TQFP (10x10)
Spécifications deATmega644PA-AUR
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Embarqué | |
| Microcontrôleurs | |
| Fabricant | Technologie des micropuces |
| Série | AVR® ATmega |
| Emballer | Bande et bobine (TR) |
| Bande coupée (CT) | |
| Digi-Reel® | |
| État du produit | Actif |
| Processeur central | RAV |
| Taille du noyau | 8 bits |
| Vitesse | 20MHz |
| Connectivité | I²C, SPI, UART/USART |
| Périphériques | Détection/réinitialisation de la baisse de tension, POR, PWM, WDT |
| Nombre d'E/S | 32 |
| Taille de la mémoire du programme | 64 Ko (32 Ko x 16) |
| Type de mémoire programme | ÉCLAIR |
| Taille EEPROM | 2K x 8 |
| Taille de la RAM | 4K x 8 |
| Tension - Alimentation (Vcc/Vdd) | 1.8V ~ 5.5V |
| Convertisseurs de données | A/N 8x10b |
| Type d'oscillateur | Interne |
| Température de fonctionnement | -40°C ~ 85°C (TA) |
| Type de montage | Montage en surface |
| Paquet/caisse | 44-TQFP |
| Ensemble d'appareils du fournisseur | 44-TQFP (10x10) |
| Numéro de produit de base | ATMEGA644 |
Les caractéristiques deATmega644PA-AUR
•Microcontrôleur AVR® 8 bits hautes performances et basse consommation
• Architecture RISC avancée
• 131 instructions puissantes - la plupart des exécutions à cycle d'horloge unique
• 32 × 8 registres de travail à usage général
• Fonctionnement entièrement statique
• Jusqu'à 20 MIPS de débit à 20 MHz
• Multiplicateur à 2 cycles sur puce
• Segments de mémoire non volatile à haute endurance
• 16/32/64/128 Ko de mémoire de programme Flash auto-programmable dans le système
• 512/1K/2K/4Ko EEPROM
• SRAM interne 1/2/4/16 Ko
• Cycles d'écriture/effacement : 10 000 Flash/ 100 000 EEPROM
• Conservation des données : 20 ans à 85°C/ 100 ans à 25°C(1)
• Section de code de démarrage en option avec bits de verrouillage indépendants
• Programmation dans le système par le programme de démarrage sur puce
• Véritable opération de lecture pendant l'écriture
• Verrou de programmation pour la sécurité du logiciel
• Prise en charge de la bibliothèque QTouch®
• Boutons tactiles capacitifs, curseurs et molettes
• Acquisition QTouch et QMatrix™
• Jusqu'à 64 canaux de détection
• Interface JTAG (conforme à la norme IEEE 1149.1)
• Capacités de balayage des limites selon la norme JTAG
• Prise en charge étendue du débogage sur puce
• Programmation de Flash, EEPROM, fusibles et bits de verrouillage via l'interface JTAG
Unité de compteur deATmega644PA-AUR
ATmega164A/164PA/324A/324PA/644A/644PA/1284/1284P utilise le même type d'oscillateur à cristal pour l'oscillateur à cristal basse fréquence et l'oscillateur de minuterie/compteur.Voir « Oscillateur à cristal basse fréquence » à la page 43 pour plus de détails sur les exigences de l'oscillateur et du cristal.L'appareil peut faire fonctionner son Timer/Counter2 à partir d'un cristal de montre externe de 32,768 kHz ou d'une source d'horloge externe.Voir "Connexions de source d'horloge" à la page 40 pour plus de détails.L'application d'une source d'horloge externe à TOSC1 peut être effectuée si EXTCLK dans le registre ASSR est écrit sur un logique.Voir « OCR2B – Registre de comparaison de sortie B » à la page 163 pour une description plus détaillée de la sélection d'une horloge externe comme entrée au lieu d'un cristal de montre de 32,768 kHz.
Classifications environnementales et d'exportation deATmega644PA-AUR
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
Vous voulez en savoir plus sur ce produit
