Module sans fil IC rf Txrx+Mcu Ism<1ghz 32vfqfn d'ATA5833-WNQW rf
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | ATA5833-WNQW |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Statut de produit: | Actif | Digi-clé programmable: | Non vérifié |
|---|---|---|---|
| Type: | TxRx + MCU | Famille/norme de rf: | Général ISM < 1GHz |
| Modulation: | DEMANDEZ, FSK | Fréquence: | 315MHz, 434MHz, 868MHz, 915MHz |
| Débit (maximum): | 120kbpsDT | Puissance de sortie: | 14.5dBm |
Description de produit
Doctrine sans fil du module IC rf Txrx+Mcu d'ATA5833-WNQW rf<1ghz 32vfqfn="">
IC rf TxRx + MCU ISM général < 1GHz="" 315MHz="">
Caractéristiques d'ATA5833-WNQW
| TYPE | DESCRIPTION |
| Catégorie | Rf et radio |
| Émetteur-récepteur IC de rf | |
| Mfr | Technologie de puce |
| Série | - |
| Paquet | Bande et bobine (TR) |
| Coupez la bande (les CT) | |
| Digi-Reel® | |
| Statut de produit | Actif |
| Digi-clé programmable | Non vérifié |
| Type | TxRx + MCU |
| Famille/norme de rf | ISM général < 1GHz=""> |
| Protocole | - |
| Modulation | DEMANDEZ, FSK |
| Fréquence | 315MHz, 434MHz, 868MHz, 915MHz |
| Débit (maximum) | 120kbps |
| Puissance de sortie | 14.5dBm |
| Sensibilité | -125dBm |
| Capacité de la mémoire | ROM 24kB |
| Interfaces série | SPI |
| GPIO | 2 |
| Tension - approvisionnement | 1.9V | 3.6V, 2.4V | 5.5V |
| Actuel - recevant | 9.8mA |
| Actuel - transmettant | 9.4mA | 13.8mA |
| Température de fonctionnement | -40°C | 105°C |
| Montage du type | Bâti extérieur |

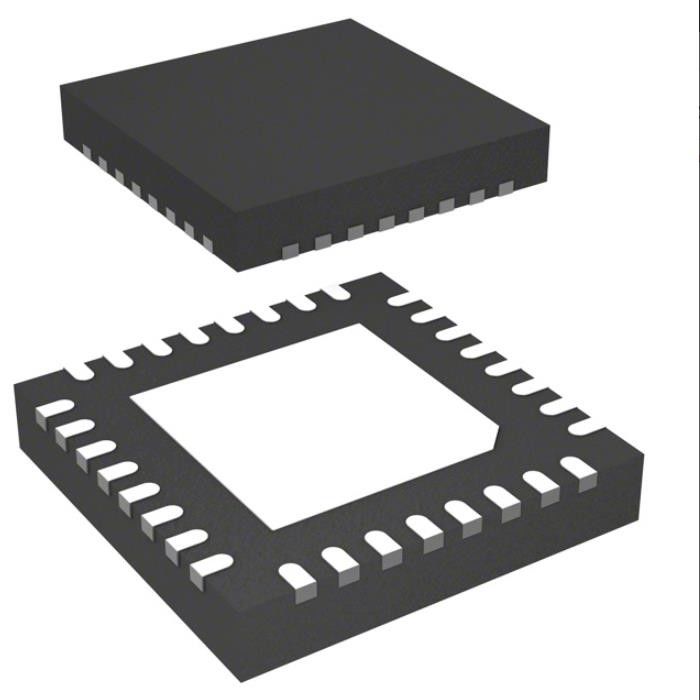

| Paquet/cas | 32-VFQFN a exposé la protection |
| Paquet de dispositif de fournisseur | 32-QFN (5x5) |
| Nombre bas de produit | ATA5833 |
Caractéristiques d'ATA5833-WNQW
●Noyau de microcontrôleur d'AVR® avec la bibliothèque de 1Kbyte SRAM et de 24Kbyte rf en progiciels (ROM)
●Atmel® ATA5831 : 20Kbyte d'éclair d'utilisateur
●Atmel ATA5832 : 20Kbyte de ROM d'utilisateur
●Atmel ATA5833 : Aucune mémoire d'utilisateur — Bibliothèque de rf en progiciels seulement
●Plages de fréquence soutenues
●Bas-bande 310MHz à 318MHz, 418MHz à 477MHz
●Haut-bande 836MHz à 956MHz
●315.00MHz/433.92MHz/868.30MHz et 915.00MHz avec un cristal 24.305MHz
●Consommation à faible intensité
●9.8mA pour RXMode (bas-bande), 1.2mA pour le vote de trois-canal du cycle 21ms
●9.4mA/13.8mA pour TXMode (bas-bande, tacaud = 6dBm/10dBm)
●Courant typique d'OFFMode de 5nA (600nA maximum à contre = 3.6V et T = 85°C)
●De puissance de sortie programmable – 12dBm à +14.5dBm (étape 0.4dB)
●Soutient la classe 0dBm d'ARIB STD-T96
●DEMANDEZ la formation pour réduire la largeur de bande spectrale du signal de sortie modulé de PA
●Point de compression de l'entrée 1dB
●– 48dBm (plein niveau de sensibilité)
●– 20dBm (atténuation active d'antenne)
●Fréquence programmable de canal avec PLL partiel-n
●résolution 93Hz pour la bas-bande
●résolution 185Hz pour la haut-bande
●Déviation ±0.375kHz de FSK à ±93kHz
●Sensibilité de FSK (Manchester a codé) à 433.92MHz
●– 108.5dBm au 20Kbit/s f = ± 20kHz BWIF = 165kHz
●– 111dBm au 10Kbit/s f = ± 10kHz BWIF = 165kHz
●– 114dBm au 5Kbit/s f = ± 5kHz BWIF = 165kHz
●– 122.5dBm au 0.75Kbit/s f = ± 0.75kHz BWIF = 25kHz
●DEMANDEZ la sensibilité (Manchester a codé) à 433.92MHz
●– 110.5dBm à 20Kbit/s BWIF = 80kHz
●– 125dBm à 0.5Kbit/s BWIF = 25kHz
●Programmable Rx-SI largeur de bande 25kHz à 366kHz (étapes approximativement de 10%)
Applications d'ATA5833-WNQW
L'émetteur-récepteur est conçu pour être employé dans les domaines d'application suivants :
●Système keyless à distance d'entrée (RKE)
●L'entrée passive vont système (la CHEVILLE)
●Système de contrôle de pression des pneus (TPM, TPMS)
●Système de télélancement (RS)
●Systèmes à télécommande, par exemple, ouvreurs de porte de garage
●Applications futées de rf
●Systèmes de télémétrage
Classifications environnementales et d'exportation d'ATA5833-WNQW
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 3 (168 heures) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
