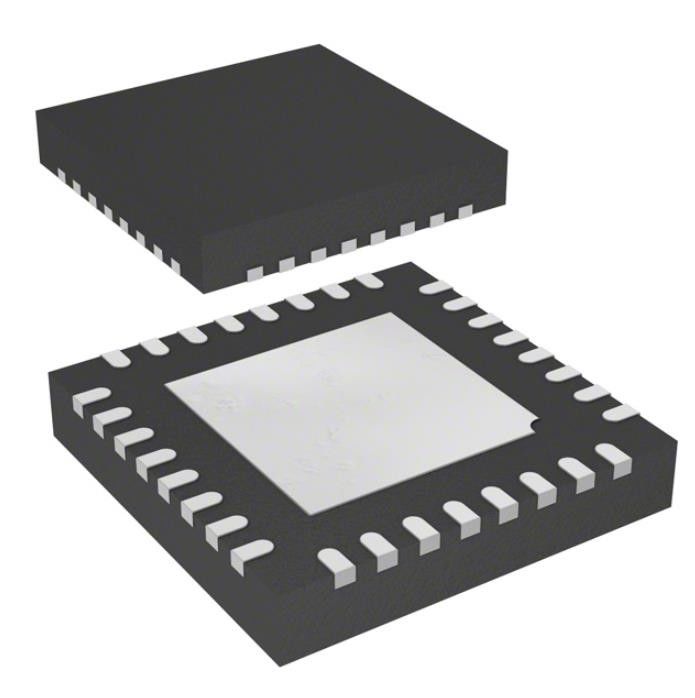

Circuit intégré IC Chip Mcu 8bit 8kb 32qfn instantané d'AT90PWM3B-16MU
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | AT90PWM3B-16MU |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Paquet: | Plateau | Statut de produit: | Actif |
|---|---|---|---|
| Processeur de noyau: | AVR | Capacité de mémoire: | à 8 bits |
| Vitesse: | 16MHz | Connectivité: | SPI, UART/USART |
| Périphériques: | L'arrêt partiel détectent/remises, POR, PWM, WDT | Nombre d'entrée-sortie: | 27 |
Description de produit
Puce Mcu 8bit 8kb 32qfn instantané d'IC de circuit intégré d'AT90PWM3B-16MU
AVR AVR® 90PWM allumant le microcontrôleur IC 16MHz à 8 bits 8KB (8K X 8) 32-QFN INSTANTANÉ (7x7)
Caractéristiques d'AT90PWM3B-16MU
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Incorporé | |
| Microcontrôleurs | |
| Mfr | Technologie de puce |
| Série | Éclairage d'AVR® 90PWM |
| Paquet | Plateau |
| Statut de produit | Actif |
| Processeur de noyau | AVR |
| Capacité de mémoire | à 8 bits |
| Vitesse | 16MHz |
| Connectivité | SPI, UART/USART |
| Périphériques | L'arrêt partiel détectent/remises, POR, PWM, WDT |
| Nombre d'entrée-sortie | 27 |
| Capacité de la mémoire de programme | 8KB (8K X 8) |
| Type de mémoire de programme | ÉCLAIR |
| Taille d'EEPROM | 512 x 8 |
| RAM Size | 512 x 8 |
| Tension - approvisionnement (Vcc/Vdd) | 2.7V | 5.5V |
| Convertisseurs de données | A/D 11x10b ; D/A 1x10b |
| Type d'oscillateur | Interne |
| Température de fonctionnement | -40°C | 105°C (VENTRES) |
| Montage du type | Bâti extérieur |
| Paquet/cas | 32-VQFN a exposé la protection |
| Paquet de dispositif de fournisseur | 32-QFN (7x7) |
| Nombre bas de produit | AT90PWM3B |
Caractéristiques d'AT90PWM3B-16MU
• Haute performance, microcontrôleur à 8 bits d'Atmel® AVR® de puissance faible
• Architecture avancée de RISC
– 129 instructions puissantes - la plupart d'exécution simple de rhythme
– 32 x 8 registres fonctionnants d'usage universel
– Opération entièrement statique
– Jusqu'à 1 MIPS de sortie par mégahertz
– multiplicateur de cycle de la Sur-puce 2
• Données et mémoire non-volatile de programme
– les octets 8K clignotent de la mémoire programmable de programme de Dans-système
• Résistance : 10 000 écrivez/cycles d'effacement
– Section facultative de code de botte avec le peu indépendant de serrure
• Dans-système programmant par programme de botte de Sur-puce
• Vrai Lecture-Tandis que-écrivez l'opération
– 512 octets du Dans-système EEPROM programmable
• Résistance : 100 000 écrivez/cycles d'effacement
– 512 octets SRAM interne
– Serrure de programmation pour la protection des données instantanée de programme et d'EEPROM
• Sur Chip Debug Interface (debugWIRE)
• Caractéristiques périphériques
– PSC de grande vitesse mordu deux ou trois par 12 (contrôleurs d'étape de puissance) avec l'amélioration de résolution de 4 bits
• PWM inversé non-recouvert a produit des goupilles avec du Mort fois flexible
• Coefficient et fréquence d'utilisation variables de PWM
• Mise à jour synchrone de tous les registres de PWM
• L'automobile arrêtent la fonction pour l'exécution entraînée par les événements de PFC
• Largeur d'étape de moins de 25 hertz à 150 kilohertz de fréquence de sortie
• PSC2 avec quatre bornes et sorties Matrix de sortie
– Un minuterie/compteur d'usage universel à 8 bits avec le mode distinct de Prescaler et de capture
– Un minuterie/compteur d'usage universel de 16 bits avec Prescaler distinct, comparent le mode et le mode de capture
– USART périodique programmable
• Mode standard d'UART
• 16/17 mode biphasé de bit pour DALI Communications
– Interface série master/slave de SPI
– 10 bit CDA
• Jusqu'à 11 canaux finis simples et 2 paires entièrement différentielles de la Manche de CDA
• Gain programmable (5x, 10x, 20x, 40x sur les canaux différentiels)
• Tension interne de référence
– 10 bit DAC
– Comparateur deux ou trois analogue avec la Résistance-rangée pour ajuster la tension de comparaison
– 4 interruptions externes
– Horloge de surveillance programmable avec l'oscillateur distinct de Sur-puce
• Caractéristiques spéciales de microcontrôleur
– Ralenti de puissance faible, réduction du bruit, et modes de puissance vers le bas
– Brown dessus remis à zéro et programmable de puissance hors de détection
– Rangée de drapeau dans l'espace Peu-programmable d'entrée-sortie (4 octets)
Applications d'AT90PWM3B-16MU
Cette documentation contient les exemples simples de code qui montrent brièvement comment employer de diverses pièces du dispositif. Ces exemples de code supposent que le dossier d'en-tête spécifique de pièce est inclus avant compilation. Rendez-vous compte que non tous les vendeurs de compilateur C incluent des définitions mordues dans les dossiers d'en-tête et interrompre la manipulation dans C est personne à charge de compilateur. Confirmez svp avec la documentation de compilateur C pour plus de détails.
Classifications environnementales et d'exportation d'AT90PWM3B-16MU
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 3 (168 heures) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
