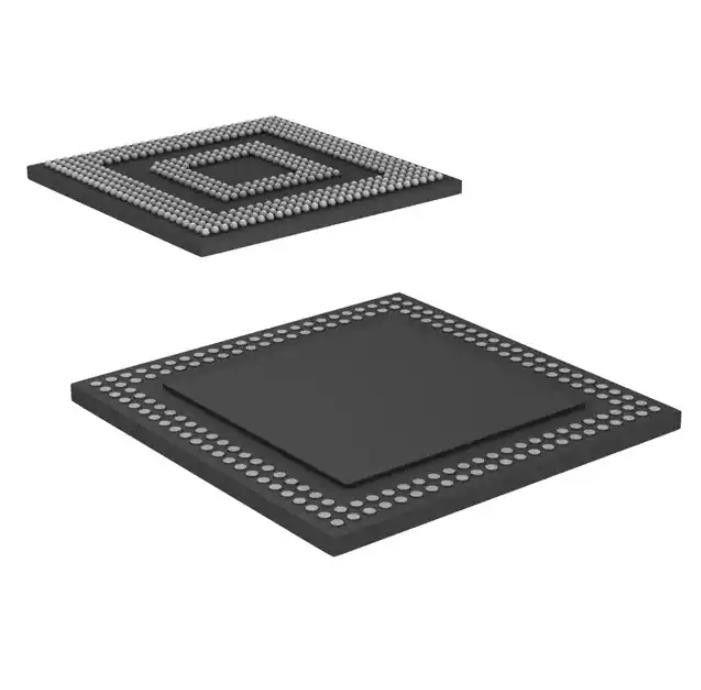

MPU Sitara 800mhz 515fcbga de puce d'IC de circuit intégré d'AM3703CBP
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | AM3703CBP |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Mfr: | Texas Instruments | Série: | Sitara™ |
|---|---|---|---|
| Paquet: | Plateau | Statut de produit: | Pas pour de nouvelles conceptions |
| Processeur de noyau: | ARM® Cortex®-A8 | Nombre de noyaux/de largeur d'autobus: | 1 noyau, à 32 bits |
| Vitesse: | 800MHz | Co-Processors/DSP: | Multimédia; NEON™ SIMD |
Description de produit
MPU Sitara 800mhz 515fcbga de puce d'IC de circuit intégré d'AM3703CBP
Microprocesseur IC Sitara™ d'ARM® Cortex®-A8 1 noyau, 800MHz à 32 bits 515-POP-FCBGA (12x12)
Caractéristiques d'AM3703CBP
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Incorporé | |
| Microprocesseurs | |
| Mfr | Texas Instruments |
| Série | Sitara™ |
| Paquet | Plateau |
| Statut de produit | Pas pour de nouvelles conceptions |
| Processeur de noyau | ARM® Cortex®-A8 |
| Nombre de noyaux/de largeur d'autobus | 1 noyau, à 32 bits |
| Vitesse | 800MHz |
| Co-Processors/DSP | Multimédia ; NEON™ SIMD |
| RAM Controllers | SDRAM |
| Accélération de graphiques | Non |
| Contrôleurs d'affichage et d'interface | Affichage à cristaux liquides |
| Ethernet | - |
| SATA | - |
| USB | USB 2,0 (4) |
| Tension - entrée-sortie | 1.8V |
| Température de fonctionnement | 0°C | 90°C (TJ) |
| Dispositifs de sécurité | - |
| Montage du type | Bâti extérieur |
| Paquet/cas | 515-WFBGA, FCBGA |
| Paquet de dispositif de fournisseur | 515-POP-FCBGA (12x12) |
| Interfaces supplémentaires | HDQ/1-Wire, ² C, McBSP, McSPI, MMC/SD/SDIO, UART d'I |
| Nombre bas de produit | AM3703 |
Caractéristiques d'AM3703CBP
• Microprocesseurs de BRAS d'AM3715/03 Sitara :
– Compatible avec l'architecture d'OMAP™ 3
– Sous-système du microprocesseur de Sitara™ ARM® (MPU)
• Jusqu'à 1-GHz Sitara™ ARM® Cortex™-A8 le noyau soutient également 300, 600, et opération 800-MHz
• Coprocesseur de NEON™ SIMD
– Accélérateur graphique de POWERVR SGX™ (AM3715 seuls)
• La tuile a basé l'architecture fournissant jusqu'à 20 MPoly/sec
• Moteur extensible universel de Shader : Pixel de incorporation de moteur multifil et fonctionnalité de Shader de sommet
• API Support industriellement compatible : OpenGLES 1,1 et 2,0, OpenVG1.0
• Bons commutation de tâche, équilibrage de la charge, et gestion granuleux de puissance
• Anticrénelage de haute qualité programmable d'image
– Interfaces externes de mémoire :
• Contrôleur de SDRAM (SDRC)
– 16, espace d'adressage à 32 bits de total de With 1G-Byte de contrôleur de mémoire
– Interfaces à SDRAM de basse puissance
– Programmateur de mémoire de SDRAM (SMS) et moteur de rotation
• Contrôleur d'usage universel de mémoire (GPMC)
– bus multiplexé large de 16 bits d'adresse/données
– Jusqu'à 8 espace d'adressage de Chip Select Pins With 128M-Byte par Chip Select Pin
– Interface de Glueless à NI éclair, NAND Flash (avec le calcul de code de CCE Hamming), SRAM ANDPSEUDO-SRAM
– Contrôle asynchrone flexible de protocole pour l'interface à la logique faite sur commande (FPGA, CPLD, ASICs, etc.)
– Adresse de Nonmultiplexed/mode de données (espace d'adressage 2K-Byte limité)
– entrée-sortie 1.8-V et 3.0-V (MMC1 seul), 0.9-V à la tension adaptative 0.9-V de noyau du processeur 1.2-V à la note adaptative de tension de 1.1-V Core Logic : Ce sont des tensions du point de performance opérationnelles de défaut (OPP) et pourraient être optimisées pour abaisser des valeurs employant SmartReflex AVS.
– Catégories commerciales, industrielles, et prolongées de la température
– Communication périodique
• 5 portes série protégées multicanales (McBSPs)
– Tampon de transmission/réception de 512 octets (McBSP1/3/4/5)
– tampon de la transmission/réception 5K-Byte (McBSP2)
– Appui de noyau d'EFFET LOCAL (McBSP2 et
3 seulement) pour le filtre, le gain, et les opérations de mélange
– Interface directe au dispositif d'I2S et de PCM et aux autobus de T
– Mode de transmission/réception des 128 Manche
• Quatre ports master/slave d'interface de Multichannel Serial Port (McSPI)
• Sous-système ultra-rapide/à toute vitesse/à vitesse réduite d'USB OTG (interface de 12-/8-Pin ULPI)
• Sous-système ultra-rapide/à toute vitesse/à vitesse réduite de centre serveur de Multiport USB
– interface de 12-/8-Pin ULPI ou interface série 6-/4-/3-Pin
• Une interface de HDQ/1-Wire
• Quatre UARTs (un avec des modes d'infrarouge d'association [IrDA] et de consommateur de données infrarouges [cercle])
Applications d'AM3703CBP
Cet équilibre de représentation et puissance permettent au dispositif de soutenir les applications suivantes d'exemple :
• Terminaux portatifs de données
• Navigation
• Info-spectacle automatique
• Jeu
• Imagerie médicale
• Domotique
• Interface de machine humaine
• Contrôle industriel
• Essai et mesure
• ordinateur de Simple-conseil
Classifications environnementales et d'exportation d'AM3703CBP
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 3 (168 heures) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
