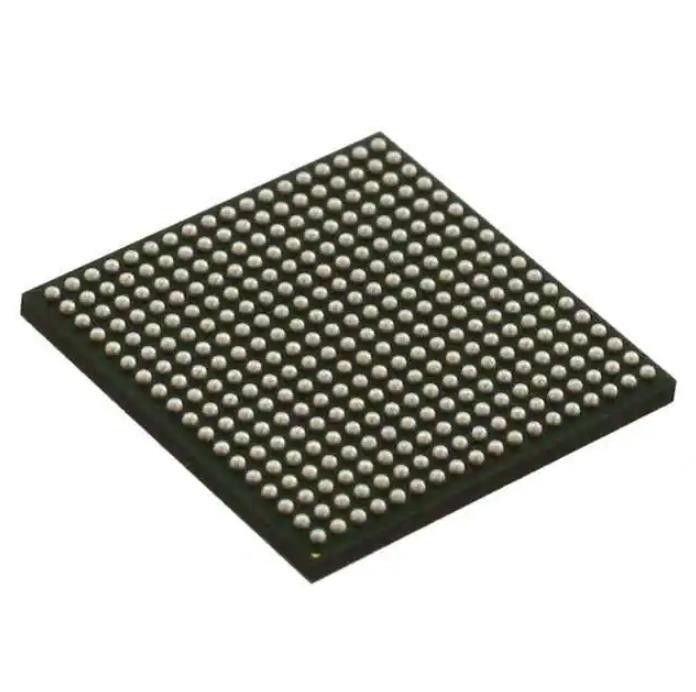

AM3352BZCZD80 puces IC électroniques IC Mpu Sitara 800MHZ 324NFBGA
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | AM3352BZCZD80 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Mfr: | Texas Instruments | Série: | Sitara™ |
|---|---|---|---|
| Paquet: | Plateau | Statut de produit: | Actif |
| Processeur de noyau: | ARM® Cortex®-A8 | Nombre de noyaux/de largeur d'autobus: | 1 noyau, à 32 bits |
| Vitesse: | 800MHz | Co-Processors/DSP: | Multimédia; NEON™ SIMD |
| Surligner: | AM3352BZCZD80,IC Mpu Sitara 800 MHZ,Mpu Sitara 800 MHZ 324NFBGA |
||
Description de produit
Module RF sans fil AM3352BZCZD80 Ic Mpu Sitara 800 mhz 324nfbga
Microprocesseur ARM® Cortex®-A8 CI Sitara™ 1 cœur, 32 bits 800 MHz 324-NFBGA (15x15)
Spécifications de AM3352BZCZD80
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Embarqué | |
| Microprocesseurs | |
| Fabricant | Texas Instruments |
| Série | Sitara™ |
| Emballer | Plateau |
| État du produit | Actif |
| Processeur central | ARM® Cortex®-A8 |
| Nombre de cœurs/largeur de bus | 1 cœur, 32 bits |
| Vitesse | 800MHz |
| Co-processeurs/DSP | Multimédia;NEON™ SIMD |
| Contrôleurs RAM | LPDDR, DDR2, DDR3, DDR3L |
| Accélération graphique | Oui |
| Contrôleurs d'affichage et d'interface | ACL, écran tactile |
| Ethernet | 10/100/1000Mbps (2) |
| SATA | - |
| USB | USB 2.0 + PHY (2) |
| Tension - E/S | 1.8V, 3.3V |
| Température de fonctionnement | -40°C ~ 90°C (TJ) |
| Fonctions de sécurité | Cryptographie, générateur de nombres aléatoires |
| Type de montage | Montage en surface |
| Paquet/caisse | 324-LFBGA |
| Ensemble d'appareils du fournisseur | 324-NFBGA (15x15) |
| Interfaces supplémentaires | CAN, I²C, McASP, McSPI, MMC/SD/SDIO, UART |
| Numéro de produit de base | AM3352 |
Les caractéristiques deAM3352BZCZD80
• Jusqu'à 1 GHz de processeur Sitara™ ARM® Cortex® -A8 RISC 32 bits
– Coprocesseur NEON™ SIMD
- 32 Ko d'instruction L1 et 32 Ko de cache de données avec détection d'erreur unique (parité)
- 256 Ko de cache L2 avec code de correction d'erreur (ECC)
- 176 Ko de ROM de démarrage sur puce
– 64 Ko de RAM dédiée
– Émulation et débogage - JTAG
– Contrôleur d'interruption (jusqu'à 128 demandes d'interruption)
• Mémoire sur puce (RAM L3 partagée)
– 64 Ko de RAM OCMC (General-Purpose On-Chip Memory Controller)
– Accessible à tous les maîtres
– Prend en charge la rétention pour un réveil rapide
• Interfaces de mémoire externe (EMIF)
– Contrôleur mDDR(LPDDR), DDR2, DDR3, DDR3L :
– mDDR : horloge 200 MHz (débit de données 400 MHz)
– DDR2 : horloge 266 MHz (débit de données 532 MHz)
– DDR3 : horloge de 400 MHz (débit de données de 800 MHz)
– DDR3L : horloge de 400 MHz (débit de données de 800 MHz)
– Bus de données 16 bits
– 1 Go d'espace total adressable
- Prend en charge les configurations d'un périphérique de mémoire x16 ou deux x8
- Contrôleur de mémoire à usage général (GPMC)
- Interface de mémoire asynchrone 8 bits et 16 bits flexible avec jusqu'à sept sélections de puces (NAND, NOR, Muxed-NOR, SRAM)
- Utilise le code BCH pour prendre en charge l'ECC 4, 8 ou 16 bits
- Utilise le code Hamming pour prendre en charge l'ECC 1 bit
- Module de localisation d'erreur (ELM)
- Utilisé en conjonction avec le GPMC pour localiser les adresses des erreurs de données à partir de polynômes de syndrome générés à l'aide d'un algorithme BCH
- Prend en charge l'emplacement d'erreur de bloc de 4, 8 et 16 bits par bloc de 512 octets basé sur les algorithmes BCH
• Sous-système d'unité programmable en temps réel et sous-système de communication industrielle (PRU-ICSS)
– Prend en charge les protocoles tels que EtherCAT®, PROFIBUS, PROFINET, EtherNet/IP™, etc.
– Deux unités programmables en temps réel (PRU)
- Processeur RISC de chargement/stockage 32 bits capable de fonctionner à 200 MHz
- 8 Ko de RAM d'instructions avec détection d'erreur unique (parité)
- 8 Ko de RAM de données avec détection d'erreur unique (parité)
- Multiplicateur 32 bits à cycle unique avec accumulateur 64 bits
- Le module GPIO amélioré fournit une prise en charge ShiftIn / Out et un verrouillage parallèle sur le signal externe
- 12 Ko de RAM partagée avec détection d'erreur unique (parité)
– Trois banques de registres de 120 octets accessibles par chaque PRU
– Contrôleur d'interruption (INTC) pour la gestion des événements d'entrée du système
– Bus d'interconnexion local pour connecter les maîtres internes et externes aux ressources à l'intérieur du PRU-ICSS
– Périphériques à l'intérieur du PRU-ICSS :
- Un port UART avec broches de contrôle de flux, prend en charge jusqu'à 12 Mbps
– Un module de capture améliorée (eCAP)
– Deux ports Ethernet MII qui prennent en charge l'Ethernet industriel, comme EtherCAT
– Un port MDIO
• Module d'alimentation, de réinitialisation et de gestion de l'horloge (PRCM)
- Contrôle l'entrée et la sortie des modes veille et veille profonde
– Responsable du séquençage du sommeil, du séquencement d'arrêt du domaine d'alimentation, du séquencement de réveil et du séquencement d'activation du domaine d'alimentation
– Horloges
– Oscillateur haute fréquence intégré de 15 à 35 MHz utilisé pour générer une horloge de référence pour diverses horloges système et périphériques
- Prend en charge l'activation et la désactivation de l'horloge individuelle pour les sous-systèmes et les périphériques afin de faciliter la réduction de la consommation d'énergie
– Cinq ADPLL pour générer des horloges système (sous-système MPU, interface DDR, USB et périphériques [MMC et SD, UART, SPI, I 2C], L3, L4, Ethernet, GFX [SGX530], LCD Pixel Clock)
ApplicationsdeAM3352BZCZD80
• Périphériques de jeu
• Automatisation domestique et industrielle
• Appareils médicaux grand public
• Imprimantes
• Systèmes de péage intelligents
• Distributeurs automatiques connectés
• Balances
• Consoles éducatives
• Jouets avancés
Classifications environnementales et d'exportation deAM3352BZCZD80
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH non affecté |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
